cd4066

简介

当控制端加高电平时，开关导通；当控制端加低电平时开关截止。模拟开关导通时，导通电阻为几十欧姆；模拟开关截止时，呈现很高的阻抗，可以看成为开路。模拟开关可传输数位讯号和模拟信号，可传输的模拟信号的上限频率为40MHz。各开关间的串扰很小，典型值为－50dB。

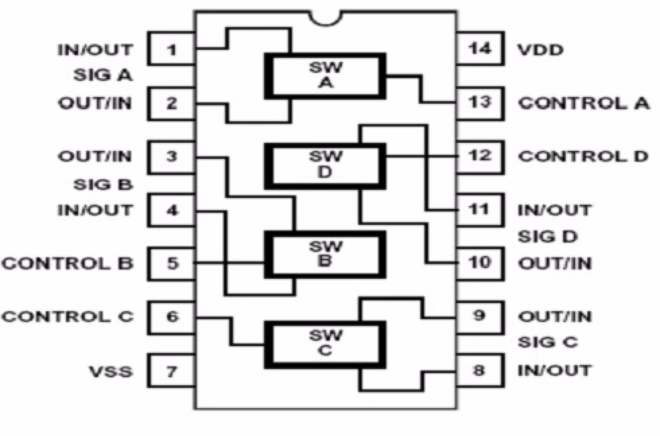

CD4066的引出端排列与CD4016一致，但具有比较低的导通阻抗。另外，导通阻抗在整个输入信号範围内基本不变。CD4066由四个相互独立的双向开关组成，每个开关有一个控制信号，开关中的p和n器件在控制信号作用下同时开关。这种结构消除了开关电晶体阈值电压随输入信号的变化，因此在整个工作信号範围内导通阻抗比较低。与单通道开关相比，具有输入信号峰值电压範围等于电源电压以及在输入信号範围内导通阻抗比较稳定等优点。但若套用于採样电路，仍推荐CD4016。

当模拟开关的电源电压採用双电源时，例如 =﹢5V， =﹣5V（均对地0V而言），则输入电压对称于0V的正、负信号电压（﹢5V～﹣5V）均能传输。这时要求控制信号C=“1”为+5V，C=“0”为-5V，否则只能传输正极性的信号电压。
