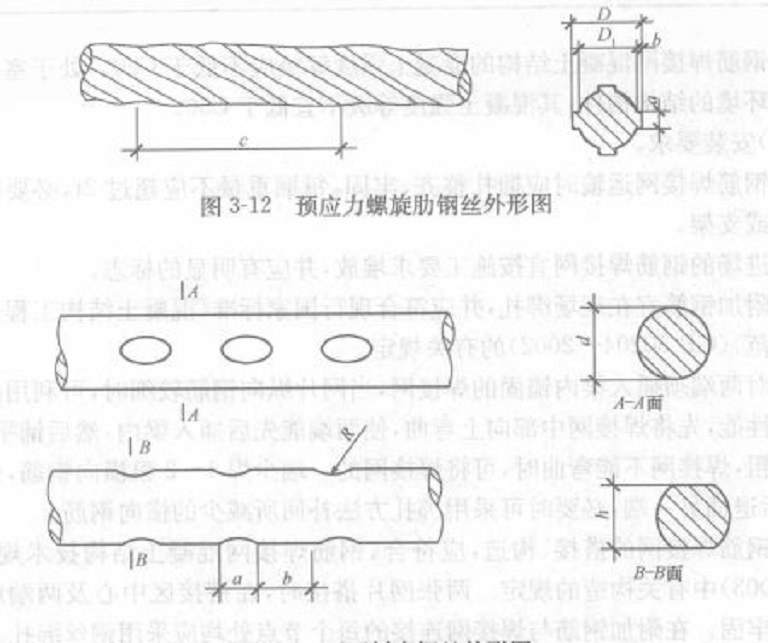

碳素钢丝(又称高强钢丝)是用优质高碳钢盘条经索氏化处理、酸洗、镀铜或磷化后冷拔製成。碳素钢丝採用80钢，其含碳量为0.7%～0.9%。碳素钢丝根据深加工的要求不同又可分为：冷拉钢丝、消除应力钢丝、刻痕钢丝、低鬆弛钢丝和镀锌钢丝等。

钢丝进场时应分批验收，以每3t为一批，每批由同一牌号、同一形状尺寸、同一交货状态的钢丝组成。每盘取拉伸试样一根，每批抽检5%但不少于5盘，在每盘中取反覆弯曲试样1根。逐盘检查钢丝的外观和尺寸。钢丝表面不得有裂缝、小刺、劈裂、机械损坏、氧化铁皮和油迹，在每批钢丝中任意选取10%盘数，且不少于6盘，由每盘钢丝两端各取一套试件进行抗拉强度、伸长率和弯曲次数试验。检验结果即使有一根试件不符合规定时，除该盘钢丝作为不合格外，应从该批未检验的钢丝盘中，重取双倍数量的试件，做不合格项目的复验，复验结果如仍有一根试件不合格时，则该批钢丝为不合格品。钢丝应成批验收。

每批应由同一钢号、同一直径、同一抗拉强度和同一交货状态的钢丝组成。

1.外观检查。钢丝应逐盘检查，表面不得有裂缝、小刺、劈裂、机械损伤、氧化皮和油迹，但允许有浮锈和回火色。钢丝直径检查按10%盘数选取，但不得少于6盘。

2．力学性能检查

钢丝外观检查合格后，从每批中任意选取10%盘(不少于6盘)，每盘两端各截取一个试件，一个做拉力试验(抗拉强度与伸长率)，另一个做反覆弯曲试验。如有某一项试验结果不符合GB5223-85标準要求，则该盘钢丝为不合格品；并从同一批未经试验的钢丝盘中再取双倍数量的试件进行复验(包括该项试验所要求的任一指标)。如仍有一个指标不合格，则该批钢丝为不合格品或逐盘检验取用合格品。钢丝屈服强度检验，按2%盘数选取，但不得少于3盘。

冷拉钢丝也称光面钢丝，主要用于轻工和建筑行业，如制钉、製作钢筋、焊接骨架、焊接网、水泥船织网、小五金等。退火钢丝又称黑铁丝，主要用于一般綑扎、牵拉、编织以及轻镀锌製成镀锌低碳钢丝。镀锌钢丝也称铅丝，适用于需要耐腐蚀的捆绑、牵拉、编织等用途。
