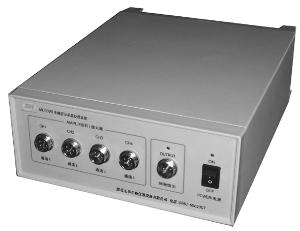

MD3000生理机能实验系统又称生物信号採集处理分析系统MD3000生物信号採集系统是一种多单片机控制、专为生命学科设计的生物信号记录和数据处理系统，取代了传统的多道生理记录仪、示波器、X-Y记录仪和刺激器等仪器，可套用于各院校的生理学、药理学、病理生理学、运动生理学和心理学等学科的生物学实验，可在Windows2000/XP下运行.可做动物的血压张力心电图等300多种指标
基本介绍
- 中文名：生理机能实验系统
- 特点 ：低噪声
图片一、特点
* 低噪声、低漂移高性能放大器，抗干扰能力强，线性度好，测量精度高
*採用全速USB2.0接口，即插即用。可高速、连续的採集数据
*四通道12位A/D同步採样，分析结果準确
*汇流排结构，通用插槽，可灵活组合为4-8通道放大器，1-2路刺激器
*驱动程式支持Windows2000/XP/Vista
*驱动程式中增加了实时数位讯号处理
*虚拟通道设计，通道原始数据、微分、积分、频率、平均图形实时同步显示
*多执行绪机制运行，即使在高速连续採样时，也可调节各种参数、运行其它软体
*新增实验配置嚮导，方便实验配置
*资源开放，用户可方便地自行定製各项实验
*结果处理用户可自行定製，个性化设计
*用户可定製实验记录过程，实验记录更轻鬆
*最佳化了数据处理模组，数据处理速度更快，实时处理也不迟后
*智慧型数据处理模组设计，结果处理更方便
*最佳化了列印模组，网路列印更流畅
*支持网路化实验，NetMeeting 用户可在网路中控制实验过程
*与Microsoft Word Excel Access无逢对接，有医学统计功能
*专项实验包括:突触后电位(EPSP)採集分析模组、心肌电缆特性测定、无创伤性大鼠尾动脉血压测定、心肌有效不应期测定、细胞内钙动力学分析动物潮气量用力呼吸肺功能测定(容积法)、下肢运动机能分析、肌力储备分析、放电叠加、血液动力学综合试验。
软体技术指标:
序号 项 目 指 标
1 血压 最大值、最小值、峰峰值、收缩压、舒张压、平均压、脉压差、收缩间期、舒张间期、心率
2 张力 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、有效值、正常面积、绝对值面积、正面积、负面积、阀上面积、阀下面积
3 心电图 最大值、最小值、心率、P幅度、PR间期、R幅度、QRS时程、ST、T幅度、QT间期
导联：I、II、III、aVR、aVL、aVF、V
4 神经乾动作电位 第一峰值、第二峰值、峰峰值、第一峰时程、第二峰时程、动作电位时程
5 动作电位传导速度 第一峰值、第二峰值、峰峰值、第一峰时程、第二峰时程、动作电位时程、电极距离（cm）、传导速度（m/s）
6 骨骼肌力学分析 最大值、最小值、平均值、峰峰值、收缩间期、舒张1/2间期（ms）、+dT/dt max、-dT/dt max、
T_ dT/dt max（ms）
7 无创血压 收缩压、舒张压、心率
8 心室内压 最大值、最小值、平均值、心室发展峰压、心室峰压(LVSP)、心室舒张压(LVDP)、心室舒张末压(LVEDP)、心率(HR)、收缩间期、舒张间期、+dp/dtmax、-dp/dtmax、t-dp/dtmax、心室峰压*心率、Vpm、Vmax、V40、等容舒张期时间常数(T)、
9 心室肌动作电位 静息电位、动作电位、超射值、Vmax、Slope_2、Slope_3、APD、APD10、APD20、APD30、
APD40、APD50、APD60、APD70、APD80、APD90、APD50/APD90、最大复极化速度、
平均复极化斜率、
10 中心静脉压 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率(/s)、平均动脉血压、
11 呼吸(学生实验) 最大值、最小值、平均值、峰峰值、周期数、频率、潮气量、肺通气量、
12 胸内压 最大值、最小值、平均值、峰峰值、周期数、频率、呼气流速、吸气流速、潮气量、肺通气量
13 记滴 滴速、总滴数
14 EPSP 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率(/s)、平均动脉血压、
15 刺激标记 脉冲数、刺激频率
16 有效值 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率斜率、有效值、
17 面积 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、有效值、
正常面积、绝对值面积、正面积、负面积、阈上面积、阈下面积
18 微分 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、最大正微分、最大负微分、最大正微分时间、最大负微分时间
19 标準差 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、标準差、
标準误
20 周期 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、周期数、
周期、频率(Hz)、频率(次/分)
21 幅度积分 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、幅度积分
22 频率积分 左幅度、右幅度、增量、最大值、最小值、T-Max、T-Min、峰峰值、平均值、斜率、频率积分
23 潮气量(容积法) 最大值、最小值、平均值、峰峰值、周期数、频率、潮气量、肺通气量
24 跨肺压 最大值、最小值、平均值、峰峰值、呼气峰压、吸气谷压、频率、平均峰峰值、呼气间期、
吸气间期
25 用力肺活量(容积法) FVC、FEV0.1、FEV0.1%、FEV0.2、FEV0.2%、FEV0.3、FEV0.3%、FEV0.4、FEV0.4%、
FEV0.5、FEV0.5%、FEV0.6、FEV0.6%、FEV0.7、FEV0.7%、FEV0.8、FEV0.8%、FEV0.9、FEV0.9%、FEV1.0
26 握力 最大值、反应时间(ms)、峰值时间(ms)、+dT/dt max、总时程、50%时程、90%时程、总做功、
平均值
27 安静潮气量 最大值、最小值、平均值、峰峰值、周期数、频率、潮气量、肺通气量、平均值
