CD40106由六个施密特触发器电路组成。每个电路均为在两输入端具有施密特触发器功能的反相器。触发器在信号的上升和下降沿的不同点开、关。上升电压(V T+)和下降电压(V T-)之差定义为滞后电压。
引脚组成及功能
组成
CD40106由六个施密特触发器电路组成。每个电路均为在两输入端具有施密特触发器功能的反相器。触发器在信号的上升和下降沿的不同点开、关。上升电压(V T+)和下降电压(V T-)之差定义为滞后电压。
引脚功能
2 4 6 8 10 12 数据输出端
1 3 5 9 11 13 数据输入端
14 电源正
7 接地

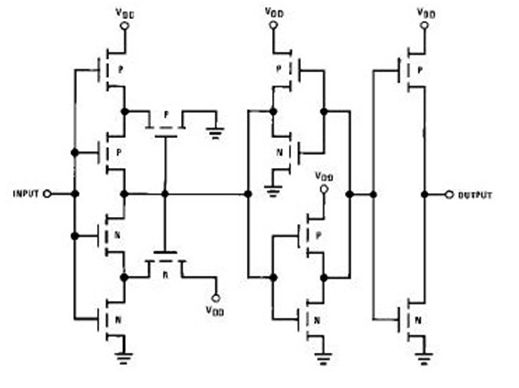

内部框图

CD40106内部图如右图所示
性能参数及套用

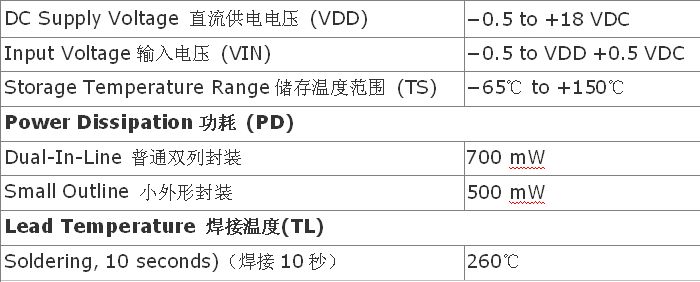

绝对最大额定值

绝对最大额定值如右图所示

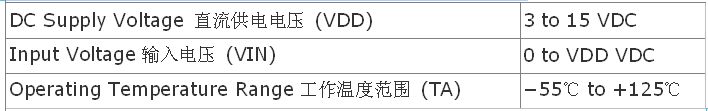

建议操作条件
CD40106建议操作条件如右图表格所示
建议操作条件

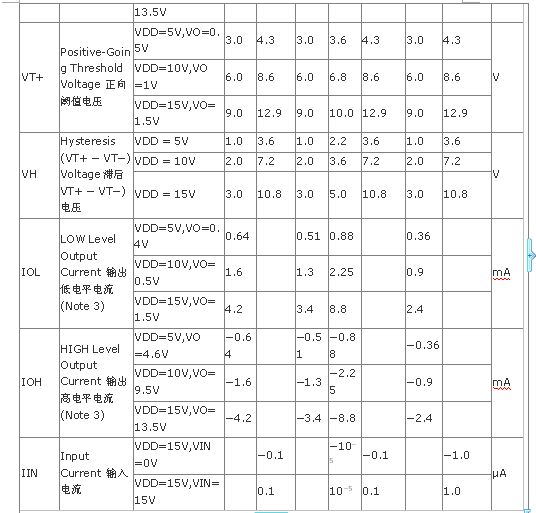

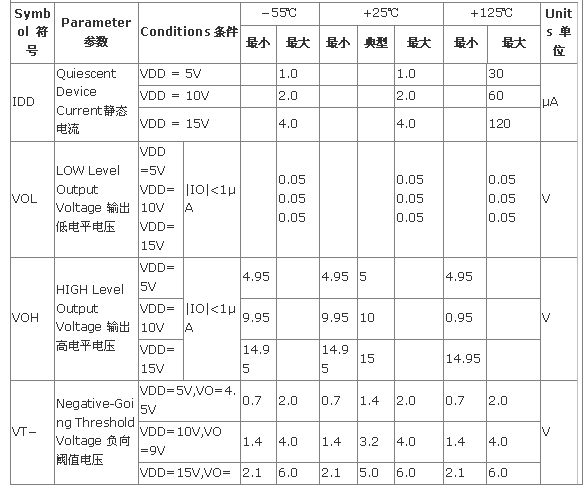

直流电气特性

对于直流电气特性右边三张表格做了详细介绍。


套用
典型套用电路
CD40106的套用电路如图所示以及计算公式,另外还有切换时间波形。

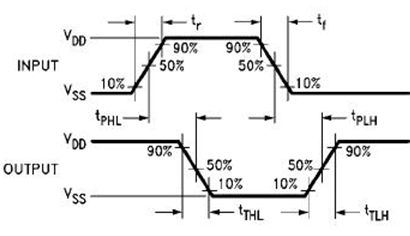

切换时间波形
