E8卡片式电脑是广州天嵌于2013年推出的新型嵌入式计算机，属于ARM嵌入式开发板。
简介
E8是广州天嵌计算机科技有限公司研发的首款卡片式电脑。该产品尺寸仅为100mm×65mm，稍大于名信片，却拥有类似于电脑的丰富接口。板载一颗32位的高性能的微电脑处理器，接口丰富：网路接口，可接网线;USB接口，可接滑鼠和键盘;高解析度的VGA模拟信号输出接口;HDMI(高清多媒体接口);电源接口及音频接口等。迷你E8,功能强大：採用A8核心，主频为1GHz，内置高性能的图形处理器SGX540，512MBDDR2记忆体，4GBeMMCFLASH，支持Android4.0.4、Ubuntu12.04WindowsCE6等作业系统。
底板参数
表格为E8卡片式电脑的底板参数 。
尺寸大小 | 100*65*20mm(不含接口尺寸) |
PCB层数 | 8层板沉金工艺、布局、布线充分考虑EMC、EMI |
CPU型号 | Samsung S5PV210 Cortex A8 |
主频 | 1GHz |
DDR2记忆体 | 512M，DDR2 128M*4pcs |
EMMC | FLASH 4G |
输入电压 | 5伏电源输入 |
开关机 | 单键开关机，休眠唤醒 |
启动方式 | 支持EMMC，SD卡，USB三种方式启动 |
启动峰值功耗 | 3.5W(5V-700mA) |
带7寸屏TN92功耗 | 7W(5V-1400mA) |
Usb OTG | 1路USB_OTG 2.0下载接口，可作为电源供电接口 |
Usb Host | 2路USB_HOST 2.0的双层接口，2路可扩展USB_HOST |
功放输出 | 支持1W输出功率(8欧负载) |
HDMI | HDMI v1.3,1080p@30fps 高清数字输出 |
VGA接口 | 最高支持1920*1080解析度 |
CAN | 无 |
PWM | 2路PWM |
RTC | 1个 |
SPI | 1路SPI |
HDMI | HDMI v1.3,1080p@30fps 高清数字输出 |
Audio | MIC、PHONE、集成功放接口 |
Ethernet | 10/100M DM9000CEP |
COM | 1路3P的232电平调试接口，3路可扩展串口 |
RTC备用电池 | 1个 |
SD卡座 | 1个 |
User key | 2个,作为音量控制按键 |
Camera | 1路，支持CMOS、AV摄像头(流媒体格式) |
User Led | 4个 |
红外遥控 | 1路 |
LCD接口 | 40P的FPC接口 |
LCD类型选择 | 支持电容屏/电阻屏切换 |
可扩展接口 | 2路USB、17箇中断/IO口、4路ADC、3路串口、1路SPI、1路SD卡、2路PWM |

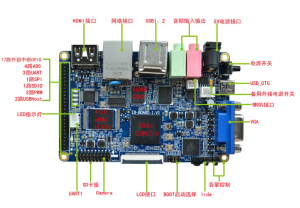

底板说明图
E8底板书面图图为E8卡片式电脑底板说明图。
E8底板书面图
E8底板书面图E8适用群体
Android/Linux/Ubuntu等平台爱好者
嵌入式系统工程师
嵌入式套用工程师
嵌入式硬体开发工程师
嵌入式初学者
DIY爱好者
嵌入式培训机构
各高等院校及研究所
