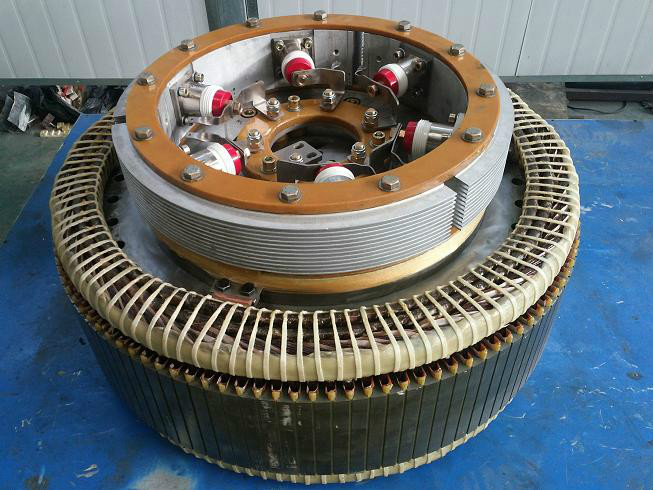

在电传动内燃机车上牵引发电机的励磁功率较大,为提供励磁电流而专门设定的励磁电源,即励磁发电机,简称励磁机。通过控制励磁机来实现牵引发电机的理想外特性。一般採用三相交流发电机,由柴油机一牵引发电机组通过变速箱直接驱动,发出的三相交流电经桥式整流器整流后向牵引发电机励磁绕组供电。机车上普遍採用感应子励磁机,它是一台三相异板式交流发电机,其励磁绕组和电枢绕组都安装在电机的定子上,转子上没有绕组,因此电机与外电路的联繫不需要电刷和滑环等滑动接触部件,因而使电机结构简单、工作可靠、製造成本较低、便于维护。
基本介绍
- 中文名:励磁机
- 外文名:exciter
- 定子铁芯:由硅钢片叠压而成
- 调节器组成:测量、中放、移相、触发、稳压等
- 特点:工作可靠、製造成本较低
- 学科:电力学

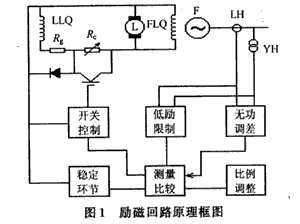

励磁机原理图

自动励磁调节系统调节器组成

自动励磁调节器的工作原理
故障处理
自动励磁调节器工作环境
- 室内环境不高于+40度,不低于-20度。
- 环境空气相对湿度不大于85%。
- 周围环境无损害绝缘的腐蚀性气体或蒸汽。
- 周围环境无易爆气体及导电尘埃。
- 周围环境无剧烈的冲击与强烈的震动。
励磁方式
- 直流发电机供电的励磁方式:这种励磁方式的发电机具有专用的直流发电机,这种专用的直流发电机称为直流励磁机,励磁机一般与发电机同轴,发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机获得直流电流。这种励磁方式具有励磁电流独立,工作比较可靠和减少自用电消耗量等优点,是过去几十年间发电机主要励磁方式,具有较成熟的运行经验。缺点是励磁调节速度较慢,维护工作量大,故在10MW以上的机组中很少採用。
- 交流励磁机供电的励磁方式,现代大容量发电机有的採用交流励磁机提供励磁电流。交流励磁机也装在发电机大轴上,它输出的交流电流经整流后供给发电机转子励磁,此时,发电机的励磁方式属他励磁方式,又由于採用静止的整流装置,故又称为他励静止励磁,交流副励磁机提供励磁电流。交流副励磁机可以是永磁机或是具有自励恆压装置的交流发电机。为了提高励磁调节速度,交流励磁机通常採用100——200Hz的中频发电机,而交流副励磁机则採用400——500Hz的中频发电机。这种发电机的直流励磁绕组和三相交流绕组都绕在定子槽内,转子只有齿与槽而没有绕组,像个齿轮,因此,它没有电刷,滑环等转动接触部件,具有工作可靠,结构简单,製造工艺方便等优点。缺点是噪音较大,交流电势的谐波分量也较大。
励磁机的作用
- 发电机併网前,调节发电机输出的端电压;
- 发电机併网后,调节发电机承担的无功功率;
- 提高同步发电机并列运行的静、动态稳定;( 静态稳定: 採用灵敏快速的励磁调节系统,可以提高发电机在小干扰下的稳定性;动态稳定:採用回响快速、顶值电压较高的励磁调节系统,可以提高发电机在的大扰动下的稳定性)
- 发电机事故时,对转子绕组迅速灭磁,以保护髮电机的安全。
