碎石沥青混凝土（SAC）是粗集料断级配沥青混凝土中的一种。它是採用较多的粗碎石形成骨架，沥青砂胶填充骨架中的空隙并使骨架胶合在一起而形成的沥青混合料形式。具体组成为：粗集料含量69%~78%，矿粉6%~10%，油石比5%左右。
基本介绍
- 中文名：碎石沥青混凝土
- 外文名：SAC
- 属性：粗集料断级配沥青混凝土中的一种
- 类型：混凝土
碎石沥青混凝土（SAC）
是粗集料断级配沥青混凝土中的一种。它是採用较多的粗碎石形成骨架，沥青砂胶填充骨架中的空隙并使骨架胶合在一起而形成的沥青混合料形式。具体组成为：粗集料含量69%~78%，矿粉6%~10%，油石比5%左右。
原材料
沥青的选用应根据所处温度去选择，对于超载车辆、交通量大的高速公路应选用改性沥青
粗集料应具有良好的接近立方体的形状，同时洁净无风化和杂质，採用两次破碎工艺，用锤式破碎机破碎并符合粗集料的技术质量要求
为了保证沥青混合料的性能施工中严格控制混合料现场的级配
马歇尔实验温度及实验技术指标
製作马歇尔试件时要严格控制掌握矿料的沥青的加热温度以及沥青混合料的击实温度。试件技术指标包括孔隙率应符合3%~~4%沥青饱和度应符合65%-75%稳定度大于75kN流值应符合20-40（0.1mm）残留稳定度应大于75%

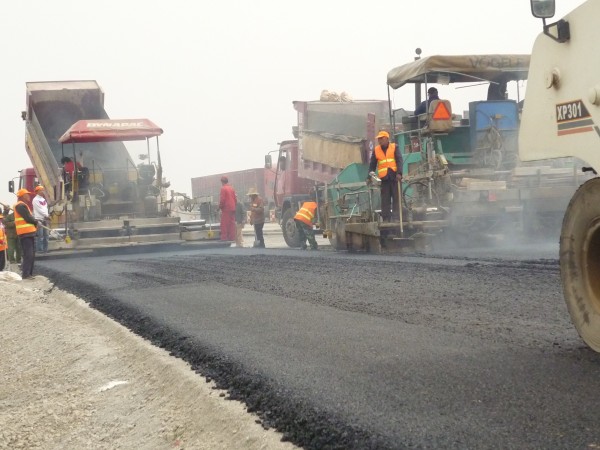

施工要防止离析现象的发生，提高沥青层面的压实度，建议表面不小于98%；中下层不小于97%
建议的现场孔隙率 表面层小于等于6%，中下层小于等于7%
