美国工业工程标準辞彙作了以下定义：“工艺流程图是用图表符号形式，表达产品通过工艺过程中的部分或全部阶段所完成的工作。”

典型的流程图中包括的资料有数量、移动距离、所做工作的类别以及所用的设备，也可以包括工时”。为了便于列出工艺流程图，一般均採用国际通用的记录图形符号来代表生产实际中的各种活动和动作，用图形符号表明工艺流程所使用的机械设备及其相互联繫的系统图。

随着计算机技术的不断发展, 计算机辅助设计在化工设计过程中得到了广泛的套用。在化工设计过程中, 化工工艺流程图绘製是一个重要环节。

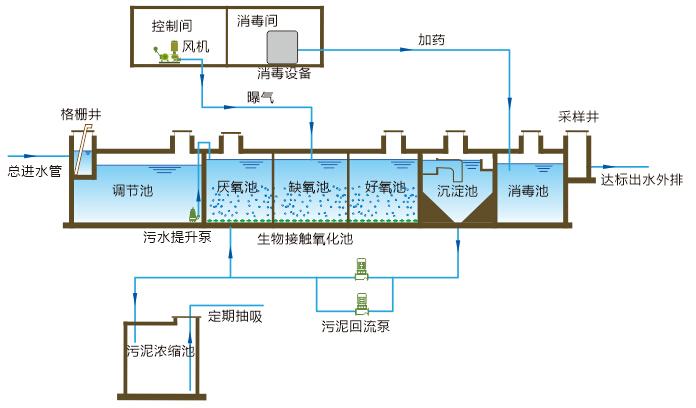

工艺流程图

由于化工工艺流程图用手工绘製工作量大且效率低，用AutoCAD 进行化工工艺流程图图形绘製，各设备、管件等是由线条组成， 要精确定位绘製图形比较烦琐。

因此, 根据化工部HG20519.*-92 标準，基于AutoCAD 二次开发语言，以CAD 开发主流技术及开发环境，在AutoCAD 环境下开发了化工工艺流程图CAD 绘图软体。

该软体具有用户可选择的标準图幅，软体可根据用户绘图情况自动加长左移图幅， 各化工设备、管线、管件等绘製採用图示选单直观显示，用设备外框显示大小，用户定位、软体自动绘製、管线自动正交、管件自动定位绘製都十分方便。

软体採用下拉选单、工具按钮和图示选单命令相结合的方式进行绘图，操作简单直观，可用于化工、石油、环保等相关领域的工艺流程图绘製，具有较大的套用价值。

工艺流程图一般有如下几种：

1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。对综合性化工厂则称全厂物料平衡图。图上各车间(工段)用细实线画成长方框来示意。流程线只画出主要物料，用粗实线表示。流程方向用箭头画在流程线上。图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。

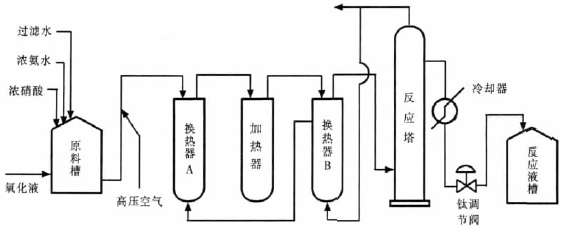

工艺流程图

2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。在流程上标注出各物料的组分、流量以及设备特性数据等。

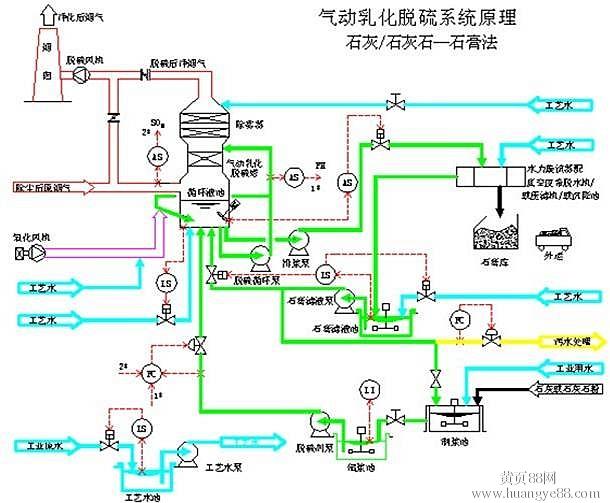

3．工艺管道及仪表流程图PID (Piping & Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

工艺流程图一般绘图软体为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软体，如：国产软体——PIDCAD工艺流程图设计软体、工艺流程设计软体。

其中后者是将常用化工设备以组件形式构建资料库，用户直接调用即可。

绘製出标準的工艺流程图图样（其中包括化工零件图以及化工设备图)），第一步需要选定视图，视图的目的就是反映实际物体的结构、大小、安装尺寸，能够非常明了的读懂实际物体大致构造的尺寸。大多数化工机械设备均具有迴转体特徵，因此在选择主视图时，将迴转体主轴所在的平面默认为主视图。

选定主视图之后，第二步选择一个基本视图，其主要起辅助的作用。同时，有两项默认规定：

①当设备为立式设备时，选择俯视图作为这套设备的基本视图；

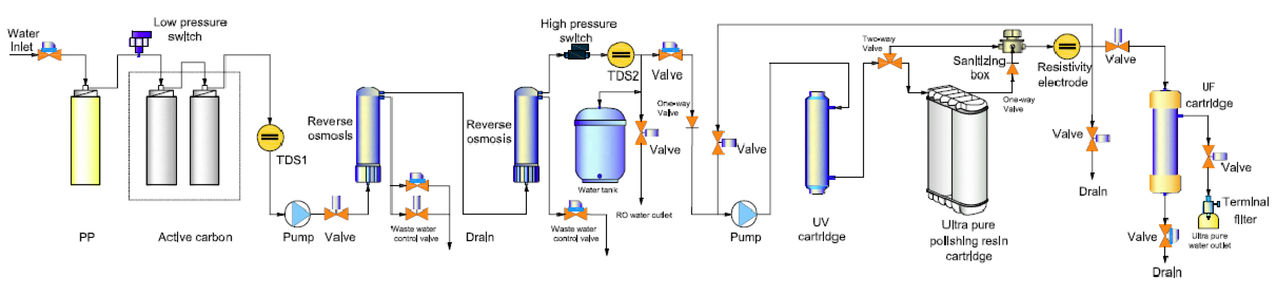

工艺流程图

②当设备为卧式设备时，通常採用左视图作为这套设备的基本视图，当有特殊情况出现时，也可进行调整。

确定了设备的主视图和一个基本视图之后，再根据设备的複杂程度和实际的製图需要，零部件以及过于複杂零部件的製图主要是通过辅助视图来完成的。

工艺流程图绘製程式为：

首先选择图纸图副、标题栏等；其次，绘製主要设备；再次，绘製管线；然后，添加阀门、仪表、管件等，添加标注信息；最后，核查图纸正确性；
