齿宽是指齿轮齿的实体在轴向上的长度（齿轮齿部端面之间的长度）。即“齿轮”的厚度，是个简单尺寸。
一对齿轮传动时，一般小齿轮的齿宽要比大齿轮的齿宽稍大一些
基本介绍
- 中文名：齿宽
- 外文名：Tooth width
- 领域：机械製造
- 学科：机械原理
- 参数：齿宽係数
概念
图1齿宽是指齿轮齿的实体在轴向上的长度。如图1中b所指尺寸。设计齿轮时齿宽由计算得到。
需要注意的是，齿宽和齿厚是两个易混概念。齿厚指齿轮两侧齿廓间的弧线长度，即s所示长度。
齿宽及齿宽係数
计算齿宽就要用到齿宽係数。
齿宽係数表示齿宽的相对值，如
，
，
。
齿宽係数的选择
圆柱齿轮
| 类型 | |
|---|---|
圆柱齿轮减速器系列规定的标準齿宽係数 | 0.2、0.25、0.3、0.4、0.5、0.6、0.8、1.0、1.2（JB 716-65） |
轻型减速器 | 0.2~0.4 |
一般用途的减速器 | 0.4 |
中载、中速减速器 | 0.4~0.6 |
重型减速器 | 0.8 |
开式齿轮传动
金属切削工具机
| 类型 | |
|---|---|
直齿轮 | 6~12 |
斜齿轮 | ≤20~25 |
变速箱中的滑移齿轮 | 4~8（或φa=0.1~0.2） |
一般机械
一般机械中的

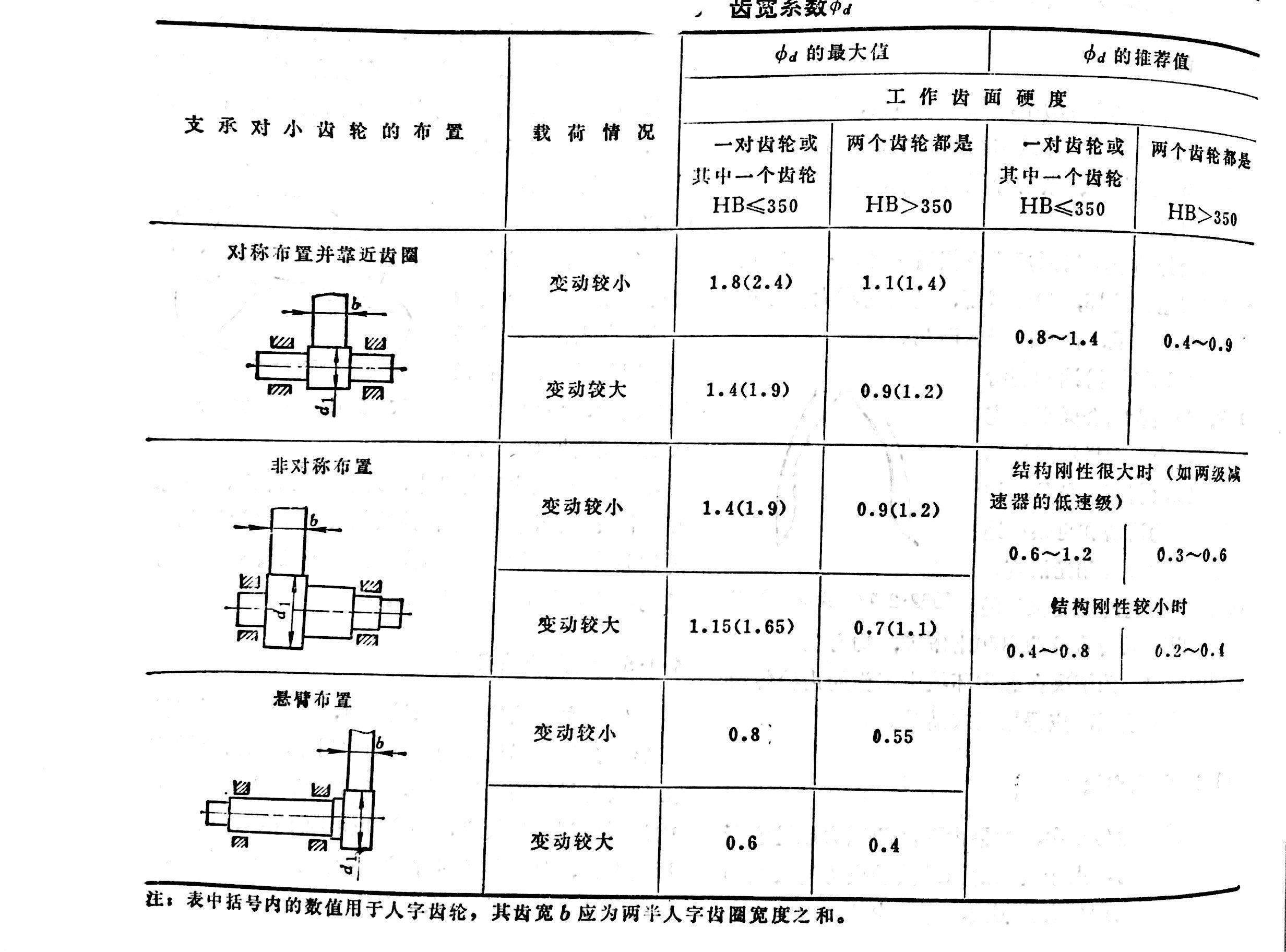

值可参考图2。
图2 齿宽係数
图2 齿宽係数圆弧齿轮齿宽
计算公式
图3 圆弧齿轮式中：a——中心距
注：b值对于人字齿轮系指半人字齿宽。
齿宽係数的选取
按照渐开线齿轮选取。
通常，斜齿轮取
=0.4；人字齿轮取 =0.5~1.0；载荷稳定的传动允许採用较大的齿宽係数，以减小中心距。
直齿圆锥齿轮齿宽
计算公式
式中：
——外锥距

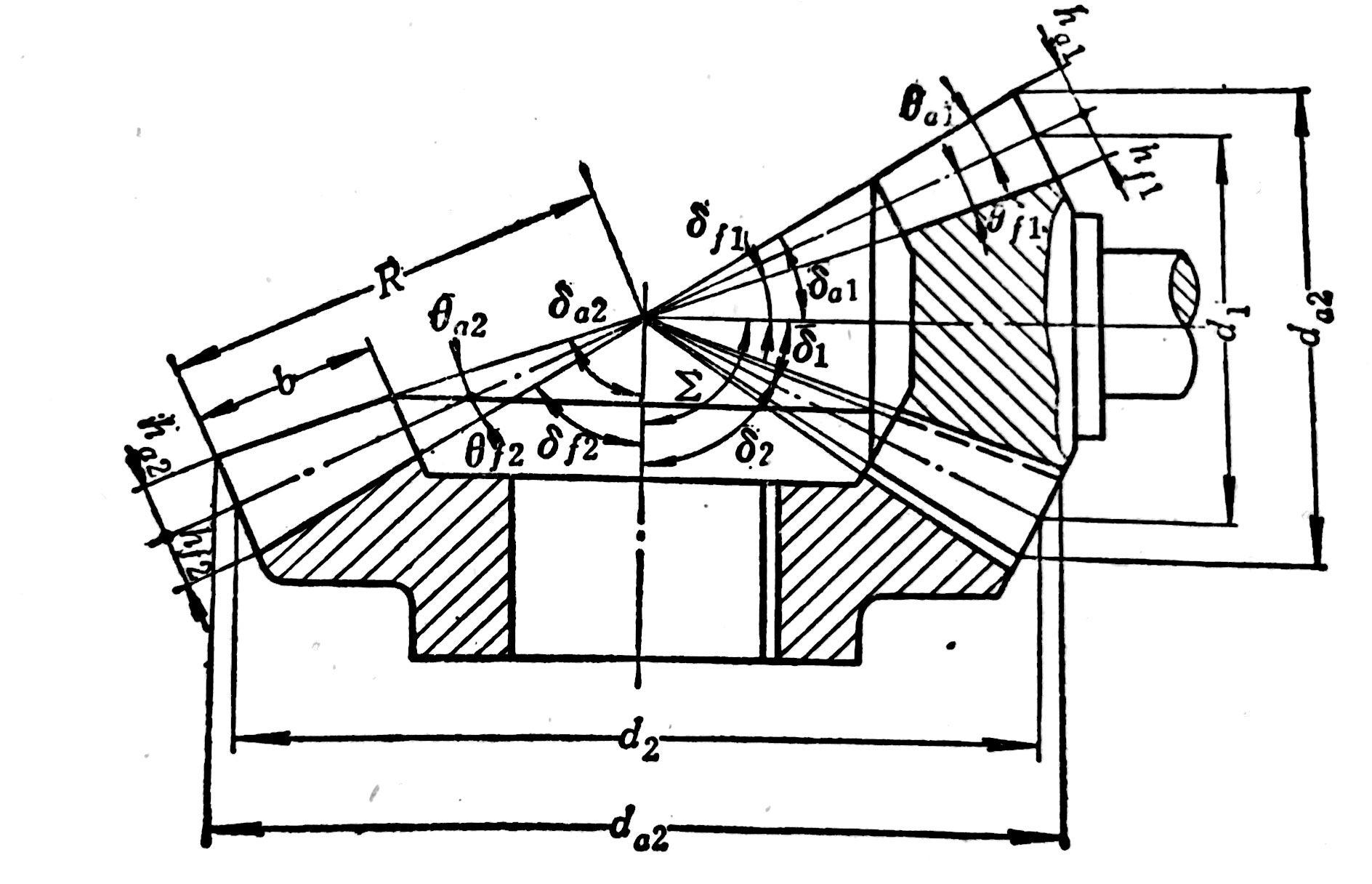

图4 直齿圆锥齿轮
图4 直齿圆锥齿轮齿宽係数的选取
一般
=0.25~0.33，常用0.3。
双曲面齿轮齿宽
计算公式：
式中：

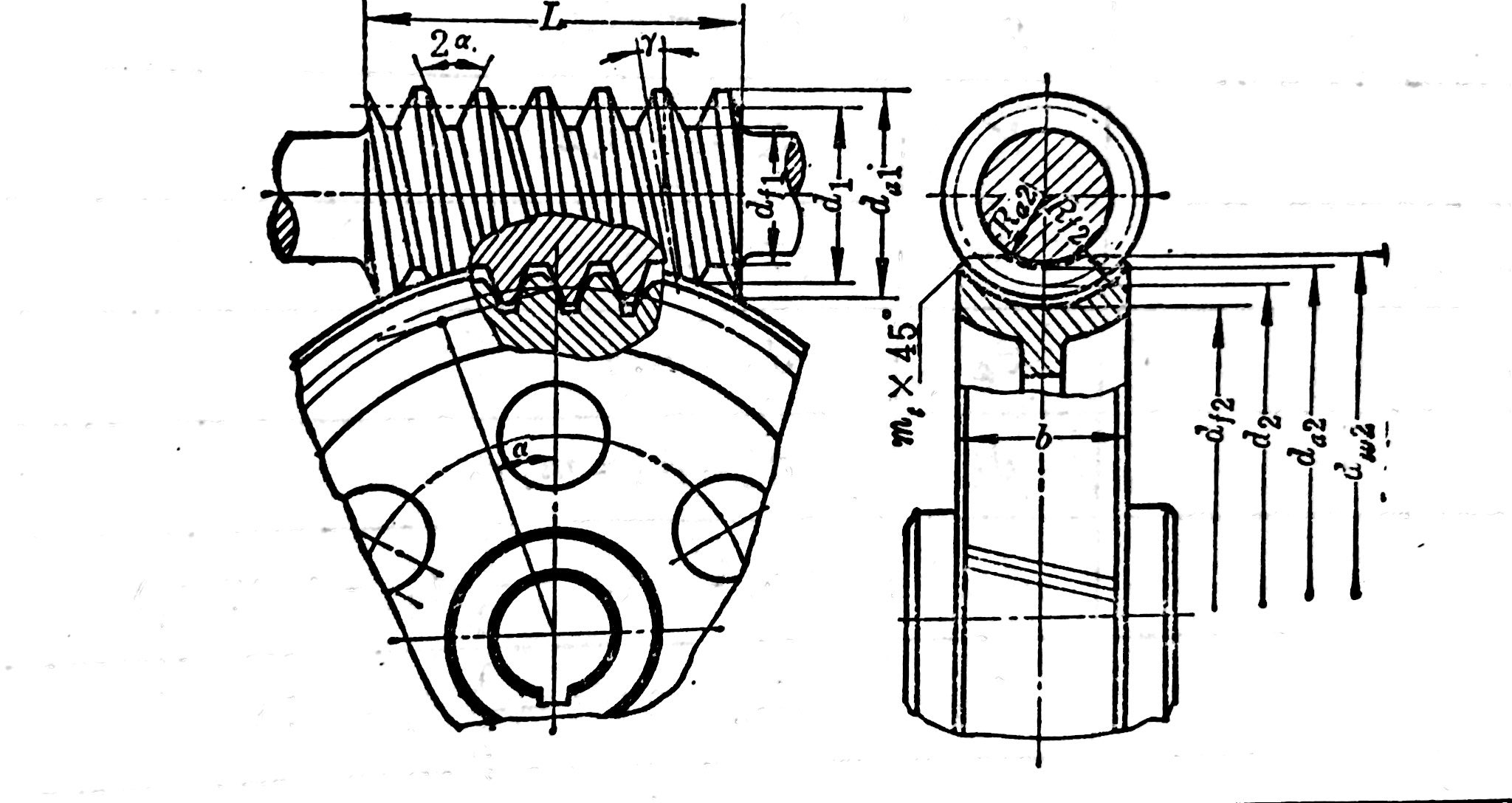

图5 双曲面齿轮涡轮齿宽
计算公式：
图6 涡轮蜗桿齿宽对噪音的影响
试验结果表明，随着单位单位齿宽接触载荷的增大，噪音级也增大。其次，即使单位接触齿宽的载荷不变，而载荷本身大时，噪音也大。在高速齿轮运行中如将齿宽增大，齿槽中的空气在单位时间内容积变化大，因而压出空气的速度大，所以噪音也大。
