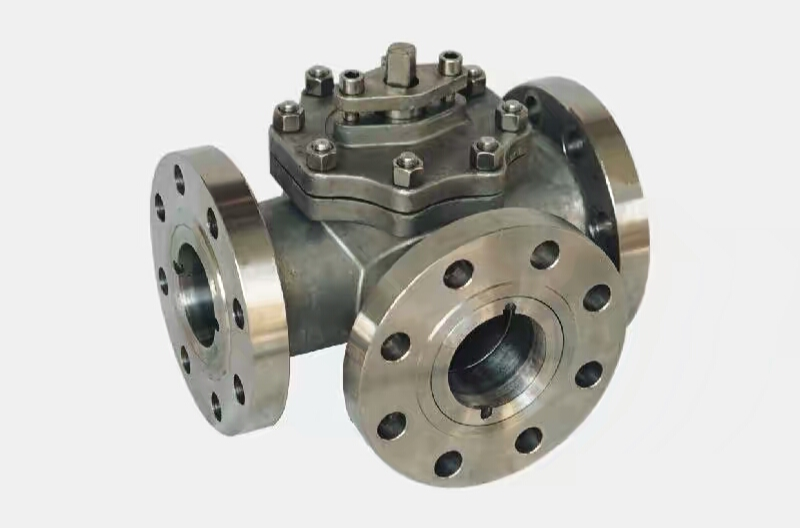

三通球阀

球阀特点

1、气动三通球阀、三通球阀在结构上採用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化

2、三通球阀使用寿命长，流通能力大，阻力小

3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态

球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛採用的一种新型阀门。

1．流体阻力小，其阻力係数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用範围广，通径从小到几毫米，大到几米，从高真空至高压力都可套用。

高平檯球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

1.要留有阀柄旋转的位置。

2. 不能用作节流。

3带传动机构的球阀应直立安装。

三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质沖蚀，在各行业得到广泛的套用。

三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。

三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多迴转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

L型流道的三通4面阀座球阀，採用2面阀座。主要用于流路的换向。

T型流道的三通4面阀座球阀，採用4面阀座，受力平衡，保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。

A、开启过程

1在关闭位置，球体受阀桿的机械施压作用，紧压在阀座上。

2当逆时针转动手轮时，阀桿则反向运动，其底部角形平面使球体脱开阀座。

3阀桿继续提升，并与阀桿螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4直至到全开位置，阀桿提升到极限位置，球体旋转到全开位置。

B、关闭过程

1关闭时，顺时针旋转手轮，阀桿开始下降并使球体离开阀座开始旋转。
