氧化锆分析仪工作图主要用于测量燃烧过程中烟气的含氧浓度，这个电势直接反应出烟气中含氧浓度值。
测量原理
氧化锆氧量分析仪主要用于测量燃烧过程中烟气的含氧浓度，同样也适用于非燃烧气体氧浓度测量。在感测器内温度恆定的电化学电池(氧浓差电池，也简称锆头)产生一个毫伏电势，这个电势直接反应出烟气中含氧浓度值。
在氧化锆电解质的两面各烧结一个铂电极，当氧化锆两侧的氧分压不同时，氧分压高的一侧的氧以离子形式向氧分压低的一侧迁移，结果使氧分压高的一侧铂电极失去电子显正电，而氧分压低的一侧铂电极得到电子显负电，因而在两铂电极之间产生氧浓差电势。此电势在温度一定时只与两侧气体中氧气含量的差（氧浓差）有关。若一侧氧气含量已知（如空气中氧气含量为常数），则另一侧氧气含量（如烟气中氧气含量）就可用氧浓差电势表示，测出氧浓差电势，便可知道烟气中氧气含量。

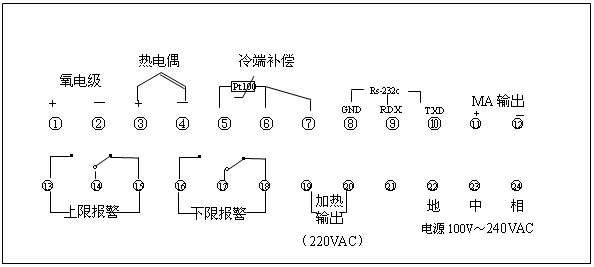

工作图
由氧浓差电动势经检测仪錶转换成与被测烟气含氧量成线性关係的标準电压信号，输入到数字仪表输入端，经A/D转换输入到仪表的CPU,经运算后，一路输送至仪表显示氧含量, 一路输送至仪表显示温度值,并输出相应的脉冲控制信号控制温度值,或4-20mA模拟信号，供其他控制系统使用,仪表设有氧含量、温度报警指示，并附有外接报警继电器。
氧化锆分析仪採用可靠的开关电源，冷端补偿採用三线制Pt100，低漂移运放，高分辩率A/D转换，LED高亮度、双排数字显示，PID温度自整定控制，带有4-20Ma，或RS232/485通讯接口.
外型 | 外型尺寸mm | 开孔尺寸mm（高×宽） |
横式（H） | 160×80×110 | 152+1×76+1 |
竖式（S） | 80×160×110 | 76+1×152+1 |
壁挂式（G） | 220×170×75（高×宽×厚） |
