Android系统构架

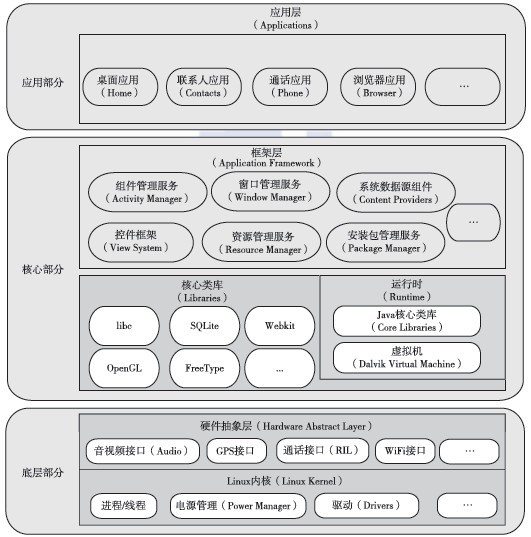

分为四层，从高到低分别是Android套用层，Android套用框架层，Android系统运行层和Linux核心层。

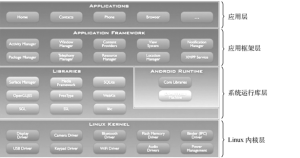

Android系统体系结构

Android系统架构之应用程式
Android会同一系列核心应用程式包一起发布，该应用程式包包括email客户端，SMS短讯息程式，日曆，地图，浏览器，联繫人管理程式等。所有的应用程式都是使用JAVA语言编写的。
Android系统架构之应用程式框架
开发人员也可以完全访问核心应用程式所使用的API框架。该应用程式的架构设计简化了组件的重用;任何一个应用程式都可以发布它的功能块并且任何其它的应用程式都可以使用其所发布的功能块(不过得遵循框架的安全性限制)。同样，该应用程式重用机制也使用户可以方便的替换程式组件。
隐藏在每个套用后面的是一系列的服务和系统,其中包括;
*丰富而又可扩展的视图(Views)，可以用来构建应用程式，它包括列表(lists)，格线(grids)，文本框(textBoxes)，按钮(buttons)，甚至可嵌入的web浏览器。
*内容提供器(ContentProviders)使得应用程式可以访问另一个应用程式的数据(如联繫人资料库)，或者共享它们自己的数据
*资源管理器(ResourceManager)提供非代码资源的访问，如本地字元串，图形，和布局档案(layoutfiles)。
*通知管理器(NotificationManager)使得应用程式可以在状态栏中显示自定义的提示信息。
*活动管理器(ActivityManager)用来管理应用程式生命周期并提供常用的导航回退功能。

Android系统架构之系统运行库
1)程式库
Android包含一些C/C++库，这些库能被Android系统中不同的组件使用。它们通过Android应用程式框架为开发者提供服务。以下是一些核心库：
*系统C库-一个从BSD继承来的标準C系统函式馆(libc)，它是专门为基于embeddedlinux的设备定製的。
*媒体库-基于PacketVideoopencore;该库支持多种常用的音频、视频格式回放和录製，同时支持静态图像档案。编码格式包括MPEG4,H.264,MP3,AAC,AMR,JPG,PNG。
*SurfaceManager-对显示子系统的管理，并且为多个应用程式提供了2D和3D图层的无缝融合。
*LibWebCore-一个最新的web浏览器引擎用，支持Android浏览器和一个可嵌入的web视图。
*SGL-底层的2D图形引擎
*3Dlibraries-基于OpenGLES1.0APIs实现;该库可以使用硬体3D加速(如果可用)或者使用高度最佳化的3D软加速。
*FreeType-点阵图(bitmap)和矢量(vector)字型显示。
*SQLite-一个对于所有应用程式可用，功能强劲的轻型关係型资料库引擎。
2)Android运行库
Android包括了一个核心库，该核心库提供了JAVA程式语言核心库的大多数功能。
每一个Android应用程式都在它自己的进程中运行，都拥有一个独立的Dalvik虚拟机实例。Dalvik被设计成一个设备可以同时高效地运行多个虚拟系统。Dalvik虚拟机执行(.dex)的Dalvik执行档，该格式档案针对小记忆体使用做了最佳化。同时虚拟机是基于暂存器的，所有的类都经由JAVA编译器编译，然后通过SDK中的“dx”工具转化成.dex格式由虚拟机执行。
Dalvik虚拟机依赖于linux核心的一些功能，比如执行绪机制和底层记忆体管理机制。
