手写绘图输入设备对计算机来说是一种输入设备，最常见的是手写板（也叫手写仪），其作用和键盘类似。当然，基本上只局限于输入文字或者绘画，也带有一些滑鼠的功能。
基本介绍
- 中文名：手写板
- 类别：输入设备
- 又名：手写仪
- 特点：作用和键盘类似
- 功能：绘画
- 属性：独立的输入工具
基本简介
手写绘图输入设备对计算机来说最常见的是手写板，其作用和键盘类似。当然，基本上局限于输入文字和绘画，偶尔也带有一些滑鼠的功能。在手写板的日常使用上，除用于文字、符号、图形等输入外，还可提供游标定位功能，从而手写板可以同时替代键盘与滑鼠，成为一种独立的输入工具。
种类
市场上常见的手写板通常使用USB接口与电脑连线，在某些电脑中，出于认证等功能需要，键盘也会附带一块手写板。从单纯的技术上讲，手写板主要有分为电阻压力板、电容板以及电磁压感板等。其中电阻板技术最为古老，而电容板由于手写笔无需电源供给，多套用于携带型产品。电磁板则是最为成熟的技术，已经被市场所认可，套用最为广泛。
在笔的设计上，又分为压感和无压感两种类型，有压感的手写板可以感应到手写笔在手写板上的力度，从而产生粗细不同的笔画，这一技术成果被广泛的套用在美术绘画和银行签名等专业领域，成为了不可缺少的工具之一。

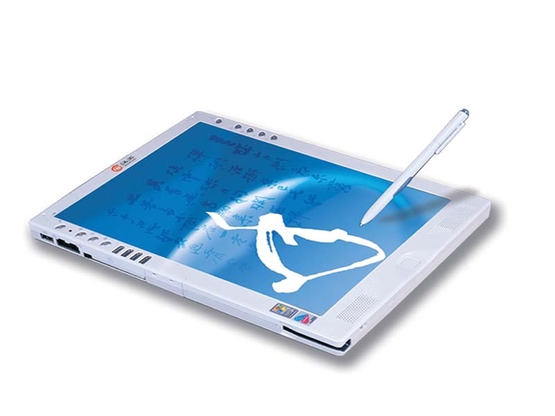

手写板
手写板电阻压力式
电阻式手写板是由一层可变形的电阻薄膜和一层固定的电阻薄膜构成，中间由空气相隔离。其工作原理是: 当用笔或手指接触手写板时，上层电阻受压变形并与下层电阻接触，下层电阻薄膜就能感应出笔或手指的位置。 优点：原理简单、工艺不複杂、成本较低、价格也比较便宜。 缺点：（1）由于通过感应材料的变形判断位置，感应材料易疲劳，使用寿命较短。（2）感触不是很灵敏，使用时压力不够则没有感应，压力太大时又易损伤感应板。
电磁压感式
电磁式手写板是通过在手写板下方的布线电路通电后，在一定空间範围内形成电磁场，来感应带有线圈的笔尖的位置进行工作。这种技术被广泛使用，主要是由其良好的性能决定的。使用者可以用它进行流畅的书写，手感也很好，绘图很有用。 电磁式感应板也有缺点：（1）对电压要求高，如果使用电压达不到要求，就会出现工作不稳定或不能使用的情况。 （2）抗电磁干扰较差，易与其他电磁设备发生干扰。（3）手写笔笔尖是活动部件，使用寿命短（一般为一年左右）。（4）必须用手写笔才能工作，不能用手指直接操作。
电容触控式
电容式手写板的工作原理是通过人体的电容来感知手指的位置，即当使用者的手指接触到触控板的瞬间，就在板的表面产生了一个电容。在触控板表面附着有一种感测矩阵，这种感测矩阵与一块特殊晶片一起，持续不断地跟蹤着使用者手指电容的"轨迹"，经过内部一系列的处理，从而能够每时每刻精确定位手指的位置（X、Y坐标），同时测量由于手指与板间距离（压力大小）形成的电容值的变化，确定Z坐标，最终完成X、Y、Z坐标值的确定。因为电容式触控板所用的手写笔无需电源供给，特别适合于携带型产品。这种触控板是在图形板方式（Graphic Table Mode）下工作的，其X、Y坐标的精度可高达每毫米40点（即每英寸1000点）。
功能结构
手写板一般是使用一只专门的笔，或者手指在特定的区域内书写文字。手写板通过各种方法将笔或者手指走过的轨迹记录下来，然后识别为文字。对于不喜欢使用键盘或者不习惯使用中文输入法的人来说是非常有用的，因为它不需要学习输入法。手写板还可以用于精确製图，例如可用于电路设计、CAD设计、图形设计、自由绘画以及文本和数据的输入等。手写板有的集成在键盘上，有的是单独使用，单独使用的手写板一般使用USB口或者串口。手写板种类很多，有兼具手写输入汉字和游标定位功能的，也有专用于萤幕游标精确定位以完成各种绘图功能的。购买时首先要明确您买手写板的用途。另外，手写板在价格上的差异也很大，从十几元、百多元到千多元、万余元都有；您可根据自己需要和经济情况作相应选择。另外，如果要进行绘画，推荐使用有感压的数位板。
工作原理
数位电磁板和压感式电磁板的工作原理都是採用了电磁感应技术。它由手写笔发射出电磁波，由写字板上排列整齐的感测器感应到后，计算出笔的位置后报告给计算机，然后由计算机做出移动游标或其它的相应动作。由于电磁波不需要接触也能传导，所以手写笔即使没有接触到写字板，写字板也能感应到，这样就使您的书写更加的流畅。
但仅仅依靠电磁感应技术，无论你用的力重还是用的力轻，反应出的线条都是一样的粗细。因此在第五代产品――压感电磁板中又加入了压力感应技术：笔尖可以随着用力的大小微微的伸缩，一个附加的感测器能感应到你在笔尖上所施加的压力，并将压力值传给计算机，计算机则在萤幕上放映出该值笔迹的粗细。这样一来，手写板完全就可以同真真的笔相匹敌了，除了手写文字输入以外，还可以用来画画或模仿毛笔泼墨。压感电磁板市场上比较常见的有256级和512级两种，即意为可表现出256级压力和512级压力。这两种产品虽在压力级数上相差一倍，但并不意味着价格上相差一倍，两者的价格相当接近，因此建议选购512级的产品。
选购事项
作为性能优良的手写板产品，虽然在外形和某些技术指标上有所差异，但以下的一些要求是必须达到的，否则的话该产品则应不予考虑。
手写识别率必须达到95%以上，如低于这个指标则会使你在输入时要不断纠错，影响工作效率，当然要求识别率达到100%也是不现实的。 同时具有识别简体和繁体的功能，虽说提倡书写简化汉字，可是我们必须把台、港、澳用户的习惯考虑进去。人工智慧学习个人笔迹，有了这一功能会使您在使用了一个阶段后，手写识别率大大提高，而不用专门化一段时间让手写板熟悉您的笔迹。 全萤幕连续书写，可与各种文字编辑处理软体配合使用。
除此之外，各个厂商还都推出了各自的特殊功能，在选购时虽不要求面面俱到，但某些功能也能使您的使用更加如虎添翼，当然这些功能的增加也是要付出代价的（钱），如：
- 连续书写、语意分析功能。它可以自动修正输入的错字，减少电脑辨别中文字的时间，加快输入的速度。
- 重新分割、合併的功能。在连续书写中文字的时候，因一个中文字往往会由两个独立的字组成，而造成辨别错误，利用这个功能，可快速改变错误的结果。
- 联想词库建立功能。利用这一功能，用户可自己建立联想词库和常用的语句，在使用时加快速度。
- 多种书写方式共存。手写板能同时识别连笔、草书、逐笔书写，以满足不同用户的需要。
- 具有支持网路套用的功能。随着Internet的发展的，网路的套用已越来越广泛，某些手写板能够传送手迹E-mail，网上笔侃聊天，使网路的套用更加的快捷。
当然在选购时，看技术指标和功能介绍是一个方面，而另一个方面是自己亲手试用一下，体会一下手感和实际的识别率，然后根据自己的实际套用情况选择一款适合自己的产品。
安装方法
手写板的安装也十分简单，关掉电脑按照说明书，插上手写板装上驱动，按部就班的安装即可。手写板多装採用方便快捷即插即用的USB接口进行连线，而一些产品还是採用串口或PS/2+串口进行连线，在使用该类接口的时如果出现了硬体冲突这方面的故障，有可能是通讯连线埠可能被其他设备如数据机、网卡、汉卡、病毒卡占用而造成的。
假设是与内置数据机发生冲突这种情况，这是由于内置数据机占用一个COM口，至使某个COM口不可用。可以先将内置数据机驱动删掉，重新启动。再将手写板连上，安装手写板驱动。待手写板能够使用以后，再将内置数据机安装上去，并且更改内置数据机的连线埠地址和中断。
用户可以通过查看系统资源，判断各硬体是否有中断冲突。单击“开始”，“设定”，选择“控制台”选项。在“控制台”中，双击“系统”图示。在“系统属性”对话框里，选择“设备管理器”标籤。双击“计算机”图示，“计算机属性”视窗将显示。在“查看资源”栏，选中“中断请求IRQ”，当前系统各硬体的中断请求设定就显示出来。
如果要同时使用滑鼠、外挂数据机和手写笔，就得在计算机上添加一个通讯连线埠的扩展接口。无论如何，手写板要接在COM1或COM2，同时要保证没有中断请求冲突，其他的通讯连线埠设备，如外挂数据机等，接到COM3或COM4，只要它们不占用IRQS3或IRQ4。
安装好之后首先检查手写板上的指示灯是否正常操作。笔离开手写板时灯会熄灭，笔在手写板上方1英寸距离内时灯会一直闪烁，笔点在板子上时灯会亮。如果这样就表示硬体运作正常。如果不是，那就有可能是您的手写板电源连线线未接妥，或者是写板故障。其次，进入Windows后，手写笔在基板上凌空移动时，游标也会跟着移动。这样表示驱动程式和硬体都运作正常。最后，激活手写识别系统，再开启一个编辑程式，然后写几个字看看是否有笔迹出现，及字迹识别后会不会送入编辑程式内。如果确会如此，表示手写识别系统与手写板软硬体都运作正常。如果写字时字迹会出现，且会认字，但不能传送至编辑程式的视窗中（需要编辑程式处于焦点状态），则有可能是编辑程式的问题，或是设定的问题。
书写要求
各大厂商推出的产品，所使用的识别系统也有所不同，但基本上他们都在说明书上给用户提供一些使用小窍门，按照这些顺口留你将很快的在电脑上顺畅的写出你的大作出来。虽然识别系统识别率都很高，但正确的书写规範除了能让输入更快之外，还能写得一手好字，因此大家在使用过程中还请注意以下几点：
- 读国小时老师教的写字习惯。
- 书写注意手眼协调，用眼睛看萤幕的同时用手在手写板上进行书写。
- 笔与板接触即可，落笔后立即开始书写，一气呵成在书写过程不要脱节。
- 在书写过程中儘量按正确的笔画顺序写，这样汉字的识别率会更高。
- 注意书写规範，确保字元垂直而不倾斜，字元之间要留有间距。
- 多使用软体提供的联想词、同音字功能，这样能提高输入速度。
- 如有语音功能，儘量用语音和手写协作使用，这样能为你的输入带来事半功倍的效果。
另外提醒大家一点的是：有的用户错误的以为，只要手写板驱动了就能写字。这是错误的认识，要写字还需要用户另外执行“手写输入”程式。只有执行了“手写输入”程式，系统才能进行识别手写汉字等操作。
保养技巧
一个好的东西如果想长久使用的话，除了按正常的程式使用之外，其保养也十分重要。对于手写板大家在平常的保养过程中，应注意以下几点：
- 平常在对其进行除尘处理时，用微湿的摸布即可，切记不可浸泡水中。
- 请不要靠近火源或腐蚀性物质。
- 在书写时笔尖与基板接触即可，不要太用力。基本表面更不能用硬物在上面进行刻画。
- 有的产品採用电池进行供电，如果长久不使用或电力用完之后请儘快将电池更换。
- 如果手写输入系统中某一部分坏掉之后，请不要自行进行拆除维修。儘快与当地的经销商联繫，进行调换或维修。
