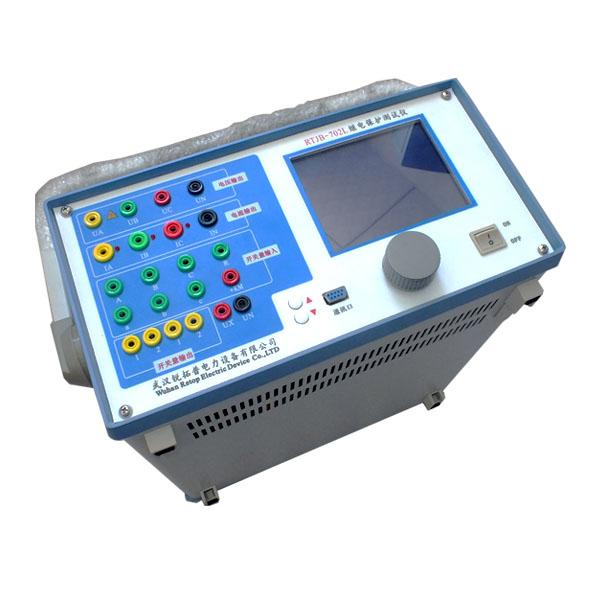

RTJB-702L继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。继电保护测试仪採用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高速数位讯号处理器微机、真16位DAC模组、新型模组式高保真大功率功放，自带大萤幕液晶显示器以及灵活方便的旋转滑鼠控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

1.本继电保护测试仪採用高速、高性能数字控制处理器作为控制微机，软体上套用双精度算法产生各相任意的高精度波形

2.採用高速高位D/A转换器，保证了全範围内电流、电压的精度和线性

3.功放电路採用进口大功率高保真模组式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量

4.开关量输入电路可兼容空接点和0～250V电位接点

5.该仪器採用320×240点阵高解析度兰色背光液晶显示屏作显示器

6.装置在机箱底板上装设有一路专用可调直流电源输出，分110V及220V两档，可作为现场试验辅助电源

输出精度：0.5级

相电流输出(有效值)：0～40A

三并电流输出(有效值)：0～120A

相电流长时间允许工作值(有效值)：10A

相电流最大输出功率：420VA

三并电流最大输出时最大输出功率：900VA

三并电流最大输出时允许工作时间：10s

频率範围(基波)：20～1000Hz

谐波次数：1～20次

输出精度：0.5级

电流输出：0～±10A/每相，0～±30A/三并

最大输出负载电压：20V

输出精度：0.5级

相电压输出(有效值)：0～120V

线电压输出(有效值)：0～240V

相电压/线电压输出功率：80VA/100VA

频率範围(基波)：20～1000Hz

1～20次4、直流电压输出

输出精度：0.5级

相电压输出幅值：0～±160V

线电压输出幅值：0～±320V

相电压/线电压输出功率：70VA/140VA

RTJB-702L

备注

空接点：1～20mA，24V

电位接点接入：“0”：0～+6V；“1”：+11V～+250V

体积重量：

锐拓普

RTJB-702L
