电脑机箱主机板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它分为商用主机板和工业主机板两种。它安装在机箱内，是微机最基本的也是最重要的部件之一。主机板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS晶片、I/O控制晶片、键和面板控制开关接口、指示灯插接件、扩充插槽、主机板及插卡的直流电源供电接外挂程式等元件。
主机板採用了开放式结构。主机板上大都有6-15个扩展插槽，供PC机外围设备的控制卡（适配器）插接。通过更换这些插卡，可以对微机的相应子系统进行局部升级，使厂家和用户在配置机型方面有更大的灵活性。总之，主机板在整个微机系统中扮演着举足轻重的角色。可以说，主机板的类型和档次决定着整个微机系统的类型和档次。主机板的性能影响着整个微机系统的性能。
主机板（英语：Motherboard, Mainboard，简称Mobo）；又称主机板、系统板、逻辑板、母板、底板等，是构成複杂电子系统例如电子计算机的中心或者主电路板。
基本介绍
- 中文名：主机板
- 外文名：motherboard
- 主机板：mainboard
- 系统板：systemboard
- 一线品牌：华硕、微星、技嘉、华擎
- 準一线品牌：映泰、磐正
- 别名：主机板
- 结构：开放式结构
简介
主机板（英语：Motherboard,Mainboard，简称Mobo），又称主机板、系统板、逻辑板、母板、底板等，是构成複杂电子系统例如电子计算机的中心或者主电路板。
典型的主机板能提供一系列接合点，供处理器、显示卡、声效卡、硬碟、存储器、对外设备等设备接合。它们通常直接插入有关插槽，或用线路连线。主机板上最重要的构成组件是晶片组（Chipset）。而晶片组通常由北桥和南桥组成，也有些以单片机设计，增强其性能。这些晶片组为主机板提供一个通用平台供不同设备连线，控制不同设备的沟通。它亦包含对不同扩充插槽的支持，例如处理器、PCI、ISA、AGP，和PCI Express。晶片组亦为主机板提供额外功能，例如集成显核，集成声效卡（也称内置显核和内置音效卡）。一些高价主机板也集成红外通讯技术、蓝牙和802.11（Wi-Fi）等功能。

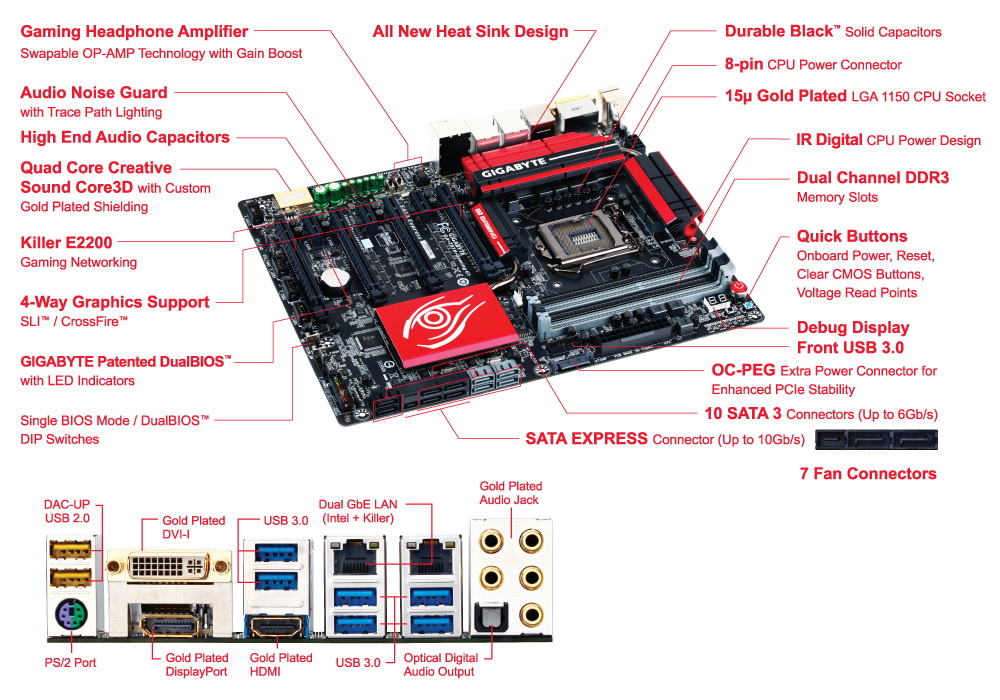

主机板结构
所谓主机板结构就是根据主机板上各元器件的布局排列方式，尺寸大小，形状，所使用的电源规格等制定出的通用标準，所有主机板厂商都必须遵循。
主机板结构分为AT、Baby-AT、ATX、Micro ATX、LPX、NLX、Flex ATX、EATX、WATX以及BTX等结构。其中，AT和Baby-AT是多年前的老主机板结构，已经淘汰；而LPX、NLX、Flex ATX则是ATX的变种，多见于国外的品牌机，国内尚不多见；EATX和WATX则多用于伺服器/工作站主机板；ATX是市场上最常见的主机板结构，扩展插槽较多，PCI插槽数量在4-6个，大多数主机板都採用此结构；Micro ATX又称Mini ATX，是ATX结构的简化版，就是常说的“小板”，扩展插槽较少，PCI插槽数量在3个或3个以下，多用于品牌机并配备小型机箱；而BTX则是英特尔制定的最新一代主机板结构，但尚未流行便被放弃，继续使用ATX。
晶片组
晶片组（Chipset）是主机板的核心组成部分，几乎决定了这块主机板的功能，进而影响到整个电脑系统性能的发挥。按照在主机板上的排列位置的不同，通常分为北桥晶片和南桥晶片。北桥晶片提供对CPU的类型和主频、记忆体的类型和最大容量、ISA/PCI/AGP插槽、ECC纠错等支持。南桥晶片则提供对KBC（键盘控制器）、RTC（实时时钟控制器）、USB（通用串列汇流排）、Ultra DMA/33（66）EIDE数据传输方式和ACPI（高级能源管理）等的支持。其中北桥晶片起着主导性的作用，也称为主桥（Host Bridge）。
按逻辑控制晶片组分类
这些晶片组中集成了对CPU、CACHE、I/O和汇流排的控制。586以上的主机板对晶片组的作用尤为重视。
Intel公司出品的用于586主机板的晶片组有：
LX：早期的用于Pentium 60和66MHz CPU的晶片组。
NT：海王星（Neptune），支持Pentium 75MHz以上的CPU，在Intel 430 FX晶片组推出之前很流行，已不多见。
FX：在430和440两个系列中均有该晶片组，前者用于Pentium，后者用于Pentium Pro。
HX：Intel 430系列，用于可靠性要求较高的商用微机。
VX：Intel 430系列，在HX基础上针对普通的多媒体套用作了最佳化和精简，有被TX取代的趋势。
TX：Intel 430系列的最新晶片组，专门针对PentiumMMX技术进行了最佳化。
GX/KX：Intel 450系列，用于Pentium Pro，GX为伺服器设计，KX用于工作站和高性能桌面PC。
MX：Intel 430系列，专门用于笔记本电脑的奔腾级晶片组，参见《Intel 430 MX晶片组》。
非Intel公司的晶片组有：
VT82C5xx系列：VIA公司出品的586晶片组。
SiS系列：硅统（SiS）出品，在非Intel晶片组中名气较大。
Opti系列：Opti公司出品，採用的主机板商较少。
扩展槽
扩展插槽是主机板上用于固定扩展卡并将其连线到系统汇流排上的插槽，也叫扩展槽、扩充插槽。扩展槽是一种添加或增强电脑特性及功能的方法。扩展插槽的种类和数量的多少是决定一块主机板好坏的重要指标。有多种类型和足够数量的扩展插槽就意味着今后有足够的可升级性和设备扩展性，反之则会在今后的升级和设备扩展方面碰到巨大的障碍。
主要接口
硬碟接口：硬碟接口可分为IDE接口和SATA接口。在型号老些的主机板上，多集成2个IDE口，通常IDE接口都位于PCI插槽下方，从空间上则垂直于记忆体插槽（也有横着的）。而新型主机板上，IDE接口大多缩减，甚至没有，代之以SATA接口。
软碟机接口：连线软碟机所用，多位于IDE接口旁，比IDE接口略短一些，因为它是34针的，所以数据线也略窄一些。
COM接口（串口）：大多数主机板都提供了两个COM接口，分别为COM1和COM2，作用是连线串列滑鼠和外置Modem等设备。COM1接口的I/O地址是03F8h-03FFh，中断号是IRQ4；COM2接口的I/O地址是02F8h-02FFh，中断号是IRQ3。由此可见COM2接口比COM1接口的回响具有优先权，市面上已很难找到基于该接口的产品。
PS/2接口：PS/2接口的功能比较单一，仅能用于连线键盘和滑鼠。一般情况下，滑鼠的接口为绿色、键盘的接口为紫色。PS/2接口的传输速率比COM接口稍快一些，但这幺多年使用之后，绝大多数主机板依然配备该接口，但支持该接口的滑鼠和键盘越来越少，大部分外设厂商也不再推出基于该接口的外设产品，更多的是推出USB接口的外设产品。不过值得一提的是，由于该接口使用非常广泛，因此很多使用者即使在使用USB也更愿意通过PS/2-USB转接器插到PS/2上使用，外加键盘滑鼠每一代产品的寿命都非常长，接口依然使用效率极高，但在不久的将来，被USB接口所完全取代的可能性极高。
USB接口：USB接口是如今最为流行的接口，最大可以支持127个外设，并且可以独立供电，其套用非常广泛。USB接口可以从主机板上获得500mA的电流，支持热拔插，真正做到了即插即用。一个USB接口可同时支持高速和低速USB外设的访问，由一条四芯电缆连线，其中两条是正负电源，另外两条是数据传输线。高速外设的传输速率为12Mbps，低速外设的传输速率为1.5Mbps。此外，USB 2.0标準最高传输速率可达480Mbps。USB 3.0已经出现在主机板中，并已开始普及。
LPT接口（并口）：一般用来连线印表机或扫瞄器。其默认的中断号是IRQ7，採用25脚的DB-25接头。并口的工作模式主要有三种：
1、SPP标準工作模式。SPP数据是半双工单向传输，传输速率较慢，仅为15Kbps，但套用较为广泛，一般设为默认的工作模式。
2、EPP增强型工作模式。EPP採用双向半双工数据传输，其传输速率比SPP高很多，可达2Mbps，已有不少外设使用此工作模式。
3、ECP扩充型工作模式。ECP採用双向全双工数据传输，传输速率比EPP还要高一些，但支持的设备不多。使用LPT接口的印表机与扫瞄器已经基本很少了，多为使用USB接口的印表机与扫瞄器。
MIDI接口：音效卡的MIDI接口和游戏桿接口是共用的。接口中的两个针脚用来传送MIDI信号，可连线各种MIDI设备，例如电子键盘等，市面上已很难找到基于该接口的产品。
SATA接口：SATA的全称是Serial Advanced Technology Attachment（串列高级技术附属档案，一种基于行业标準的串列硬体驱动器接口），是由Intel、IBM、Dell、APT、Maxtor和Seagate公司共同提出的硬碟接口规範，在IDF Fall 2001大会上，Seagate宣布了Serial ATA 1.0标準，正式宣告了SATA规範的确立。SATA规範将硬碟的外部传输速率理论值提高到了150MB/s，比PATA标準ATA/100高出50%，比ATA/133也要高出约13%，而随着未来后续版本的发展，SATA接口的速率还可扩展到2X和4X（300MB/s和600MB/s）。从其发展计画来看，未来的SATA也将通过提升时钟频率来提高接口传输速率，让硬碟也能够超频。
主机板平面
主机板的平面是一块PCB（印刷电路板），一般採用四层板或六层板。相对而言，为节省成本，低档主机板多为四层板：主信号层、接地层、电源层、次信号层，而六层板则增加了辅助电源层和中信号层，因此，六层PCB的主机板抗电磁干扰能力更强，主机板也更加稳定。
工作原理
在电路板下面，是4层有致的电路布线；在上面，则为分工明确的各个部件：插槽、晶片、电阻、电容等。当主机加电时，电流会在瞬间通过CPU、南北桥晶片、记忆体插槽、AGP插槽、PCI插槽、IDE接口以及主机板边缘的串口、并口、PS/2接口等。随后，主机板会根据BIOS（基本输入输出系统）来识别硬体，并进入作业系统发挥出支撑系统平台工作的功能。
主要种类
AT：标準尺寸的主机板，IBM PC/A机首先使用而得名，有的486、586主机板也採用AT结构布局。
Baby AT：袖珍尺寸的主机板，比AT主机板小，因而得名。很多原装机的一体化主机板首先採用此主机板结构。
ATX：改进型的AT主机板，对主机板上元件布局作了最佳化，有更好的散热性和集成度，需要配合专门的ATX机箱使用。
BTX：是ATX主机板的改进型，它使用窄板（Low-profile）设计，使部件布局更加紧凑。针对机箱内外气流的运动特性，主机板工程师们对主机板的布局进行了最佳化设计，使计算机的散热性能和效率更高，噪声更小，主机板的安装拆卸也变得更加简便。
BTX在一开始就制定了3种规格，分别是BTX、Micro BTX和Pico BTX。3种BTX的宽度都相同，都是266.7mm，不同之处在于主机板的大小和扩展性有所不同。
一体化（All in one）主机板：集成了声音，显示等多种电路，一般不需再插卡就能工作，具有高集成度和节省空间的优点，但也有维修不便和升级困难的缺点，在原装品牌机中採用较多。
NLX：Intel最新的主机板结构，最大特点是主机板、CPU的升级灵活方便有效，不再需要每推出一种CPU就必须更新主机板设计此外还有一些上述主机板的变形结构，如华硕主机板就大量採用了3/4 Baby AT尺寸的主机板结构。
- 按主机板的结构特点分类还可分为基于CPU的主机板、基于适配电路的主机板、一体化主机板等类型。基于CPU的一体化的主机板是较佳的选择。
- 按印製电路板的工艺分类又可分为双层结构板、四层结构板、六层结构板等；以四层结构板的产品为主。
- 按元件安装及焊接工艺分类又有表面安装焊接工艺板和DIP传统工艺板。
- 按CPU插座分类，如Socket 7主机板、Slot 1主机板等。
- 按存储器容量分类，如16M主机板、32M主机板、64M主机板等。
- 按是否即插即用分类，如PnP主机板、非PnP主机板等。
- 按系统汇流排的频宽分类，如66MHz主机板、100MHz主机板等。
- 按数据连线埠分类，如SCSI主机板、EDO主机板、AGP主机板等。
- 按扩展槽分类，如EISA主机板、PCI主机板、USB主机板等。
- 按生产厂家分类，如华硕主机板、技嘉主机板等。
晶片
Intel：Socket386、Socket486、Socket586、Socket686、Socket370（810主机板、815主机板）、Socket478（845主机板、865主机板）、LGA 775（915主机板、945主机板、965主机板、G31主机板、P31主机板、G41主机板、P41主机板、G43、P43主机板、G45、P45、X38、X48）、LGA 1156（H55主机板、H57主机板、P55主机板、P57主机板、Q57主机板）、LGA 1155分为6系、7系两个系列（6系主机板有：H61主机板、H67主机板、P67主机板、Z68主机板；7系主机板有：B75、Z75、Z77、H77。）、LGA 1366（X58主机板）、LGA 2011（X79主机板）。
2013由于Intel推出22nm Haswell的新规格CPU，Ivy Bridge的LGA 1155升级成为LGA 1150。
2013由于Intel推出22nm Haswell的新规格CPU，Ivy Bridge的LGA 1155升级成为LGA 1150。
AMD：Socket AM2\AM2+（760G主机板、770主机板、780G主机板，785G主机板、790GX主机板）、AM3\AM3+（870G主机板、880G主机板、890GX主机板、890FX主机板、970主机板、990X主机板、990FX主机板）、FM1（A55主机板、A75主机板）、FM2（A55主机板、A75主机板、A85主机板）。
同一级的CPU往往也还有进一步的划分，如奔腾主机板，就有是否支持多能奔腾（P55C，MMX要求主机板内建双电压），是否支持Cyrix 6x86、AMD 5k86（都是奔腾级的CPU，要求主机板有更好的散热性）等区别。
汇流排
ISA（Industry Standard Architecture）：工业标準体系结构汇流排。
EISA（Extension Industry Standard Architecture）：扩展标準体系结构汇流排。
MCA（Micro Channel）：微通道汇流排。
此外，为了解决CPU与高速外设之间传输速度慢的“瓶颈”问题，出现了两种局部汇流排，它们是：
VESA（Video Electronic Standards Association）：视频电子标準协会局部汇流排，简称VL汇流排。
PCI（Peripheral Component Interconnect）：外围部件互连局部汇流排，简称PCI汇流排。486级的主机板多採用VL汇流排，而奔腾主机板多採用PCI汇流排。
继PCI之后又开发了更外围的接口汇流排，它们是：
USB（Universal Serial Bus）通用串列汇流排。
IEEE1394（美国电气及电子工程师协会1394标準）俗称“火线（Fire Ware）”。
研发产品
PnP功能带有PnP BIOS的主机板配合PnP作业系统（如Win95）可帮助用户自动配置主机外设，做到“即插即用”。
节能（绿色）功能一般在开机时有能源之星（Energy Star）标誌，能在用户不使用主机时自动进入等待和休眠状态，在此期间降低CPU及各部件的功耗。
无跳线主机板这是一种新型的主机板，是对PnP主机板的进一步改进。在这种主机板上，连CPU的类型、工作电压等都无须用跳线开关，均自动识别，只需用软体略作调整即可。经过Remark的CPU在这种主机板上将无所遁形。486以前的主机板一般没有上述功能，586以上的主机板均配有PnP和节能功能，部分原装品牌机中还可通过主机板控制主机电源的通断，进一步做到智慧型开/关机，这在兼容机主机板上还很少见，但肯定是将来的一个发展方向。无跳线主机板将是主机板发展的另一个方向。
P35系列
2006年10月，英特尔向业界宣布，965/975下一代晶片组将採用全新的“3”系列命名方式，985将不复存在。“3”系列晶片组基于BearLake架构，分为家用和商用2大系列，总计6个不同的型号，后来又追加了一款整合显示卡的G31，目前共有7个型号。
BearLake的7个型号中，面向商用的以Q开头，包括Q35和Q33；面向家用的包括高端产品和主流产品两个系列，高端产品有X38，主流产品有P35、G35、G33和后来加入的G31。其中G字开头的都是带有集成显示卡的主机板晶片组产品。
高端X38：支持四核心处理器、DDR3-1333记忆体、PCI-E 2.0、PCI-E x16×2，前端汇流排1333MHz，搭配ICH9/ICH9R/ICH9DH南桥，2007年第三季度发布。
主流P35：支持DDR3-1066/DDR2-800记忆体、前端汇流排1333MHz、搭配ICH9/R/DH南桥，2007年第二季度发布。
家用G35：支持DDR2-800记忆体、前端汇流排1333MHz、支持Intel清晰视频技术（CVT）、DirectX 10、搭配ICH8南桥、HDCP、1080i H.264、HD Audio，2007年第二季度发布。
整合G33：支持DDR3-1066/DDR2-800记忆体、前端汇流排1333MHz、支持Intel清晰视频技术（CVT）、DirectX 10、HDCP，搭配ICH9/R/DH南桥，2007年第三季度发布。
商务Q35：支持DDR2-800记忆体、前端汇流排1333MHz、支持Intel第二代主动管理技术AMT2、虚拟化技术VT、搭配ICH9DO南桥，2007年第二季度发布。
精简Q33：支持DDR2-800记忆体、前端汇流排1066MHz、搭配ICH9/R南桥、2007年第二季度发布。
对于BearLake来说，相对于965/975最大的改进就在于将FSB提升到了1333MHz，可以支持英特尔最新的酷睿2处理器，而且还将搭配全新的ICH9南桥，支持PCIe 2.0和DDR3记忆体。但是具体到其中的型号则不尽相同。其中最高端的X38将支持PCIe 2.0且提供两个全速的PCIex16插槽，支持DDR3 1333MHz，搭配ICH9南桥；而在市场上唱主角的，无疑是P35、G35和G33这三款产品。
G33将整合支持英特尔清晰视频技术（Intel Clear Video Technology）的显示核心，前端汇流排升级为1333 MHz，和G35一样都同时支持双核心与四核心处理器。但是它的记忆体规格相对X38来说相对保守，只支持DDR3-1066或DDR2-800。原定在G33之上的是G35晶片组。这里“原计画”指的是G35不论在初始规格还是定位上都要高于G33，但是后来英特尔对G35作了调整。让我们先来看看G35最初的规格：整合了兼容DirectX 10的显示核心并提供对高清内容回放（HDCP）的完整支持，支持DDR3-1066和DDR2-800记忆体，前端汇流排为1333MHz。而P35晶片组与G35相比唯一不同的地方在于P35 Express没有整合显示核心。
英特尔将进一步强化ICH9南桥晶片的硬碟功能，除加入全新的Intel Rapid Recover Technology数据保护技术外，还将正式支持Command Based Port Multipliers技术。
后有p45、p43、g41、g45、x48、高端i7+X79和Z68。
据悉，Intel Rapid Recover Technology能为用户提供简单快捷的数据复元功能，它可以把硬碟的镜像备份到另一块称为恢复硬碟（Recovery Drive）的硬碟上。用户可自行选择当系统进入闲置状态还是在某个指定时间进行Recovery Drive的内容更新，以确保Recovery Drive发挥最大的数据保护作用。如果主硬碟出现故障，系统可以直接从Recovery Drive启动，并进行数据复原工作。
此外，Intel还将在ICH9南桥中支持SATA Port Multiplier技术。据主机板厂商介绍，大部份南桥晶片的每一个SATA接口只能连线一个SATA设备，这大大限制了系统支持的硬碟数目。但加入SATA Port Multiplier支持后，每一个SATA接口可让多个SATA设备分享其3Gb/s的传输频宽，最高可达15个SATA设备，大幅提高了系统存储设备的扩充能力。
注意事项
选购原则
电脑的主机板对电脑的性能来说，影响是很重大的。曾经有人将主机板比喻成建筑物的地基，其质量决定了建筑物坚固耐用与否；也有人形象地将主机板比作高架桥，其好坏关係着交通的畅通力与流速。
1、工作稳定，兼容性好。
2、功能完善，扩充力强。
3、使用方便，可以在BIOS中对儘量多参数进行调整。
4、厂商有更新及时、内容丰富的网站，维修方便快捷。
5、价格相对便宜，即性价比高。
主机板上南北桥的区别
一个主机板上最重要的部分可以说就是主机板的晶片组了，主机板的晶片组一般由北桥晶片和南桥晶片组成，两者共同组成主机板的晶片组。北桥晶片主要负责实现与CPU、记忆体、AGP接口之间的数据传输，同时还通过特定的数据通道和南桥晶片相连线。北桥晶片的封装模式最初使用BGA封装模式，到Intel的北桥晶片已经转变为FC-PGA封装模式，不过为AMD处理器设计的主机板北桥晶片依然还使用传统的BGA封装模式。南桥晶片相比北桥晶片来讲，南桥晶片主要负责和IDE设备、PCI设备、声音设备、网路设备以及其他的I/O设备的沟通，南桥晶片到为止还只能见到传统的BGA封装模式一种。另外，除了传统的南北桥晶片的分类方法外，还能够见到一体化的设计方案，这种方案经常在NVIDIA、SiS的晶片组上见到，将南北桥晶片合为一块晶片，这种设计方案有着独到之处，对于节省成本，提高产品竞争力有一定的意义，除了小部分主机板外，还没有非常广泛的推广开来。
开机主机板鸣叫原因
Award BIOS
- 1短：系统正常启动。表明机器没有任何问题。
- 2短：常规错误，请进入CMOS Setup，重新设定不正确的选项。
- 1长1短：记忆体或主机板出错。换一条记忆体试试，若还是不行，只好更换主机板。
- 1长2短：显示器或显示卡错误。
- 1长3短：键盘控制器错误。检查主机板。
- 1长9短：主机板Flash RAM或EPROM错误，BIOS损坏。换块Flash RAM试试。
- 不断地响（长声）：记忆体条未插紧或损坏。重插记忆体条，或更换记忆体。
- 不停地报警：电源、显示器未和显示卡连线好。检查一下所有的插头。
- 重複短声报警：电源有问题。
- 无报警无显示：电源有问题。
AMI BIOS
- 1短：记忆体刷新失败。更换记忆体条。
- 2短：记忆体ECC较验错误。在CMOS Setup中将记忆体关于ECC校验的选项设为Disabled就可以解决，不过最根本的解决办法还是更换一条记忆体。
- 3短：系统基本记忆体检查失败。换记忆体。
- 4短：系统时钟出错。
- 5短：CPU出现错误。
- 6短：键盘控制器错误。
- 7短：系统实模式错误，不能切换到保护模式。
- 8短：显示记忆体错误。显示记忆体有问题，更换显示卡试试。
- 9短：BIOS晶片检验和错误。
- 1长3短：记忆体错误。记忆体损坏，更换即可。
- 1长8短：显示测试错误。显示器数据线没插好或显示卡没插牢。
Phoenix BIOS
- 1短：系统启动正常
- 1短1短1短：系统初始化失败
- 1短1短2短：主机板错误
- 1短1短3短：CMOS或电池失效
- 1短1短4短：ROM BIOS校验错误
- 1短2短1短：系统时钟错误
- 1短2短2短：DMA初始化失败
- 1短2短3短：DMA页暂存器错误
- 1短3短1短：RAM刷新错误
- 1短3短2短：基本记忆体错误
- 1短3短3短：基本记忆体错误
- 1短4短1短：基本记忆体地址线错误
- 1短4短2短：基本记忆体校验错误
- 1短4短3短：EISA时序器错误
- 1短4短4短：EISA NMI口错误
- 2短1短1短：前64K基本记忆体错误
- 3短1短1短：从DMA暂存器错误
- 3短1短2短：主DMA暂存器错误
- 3短1短3短：主中断处理暂存器错误
- 3短1短4短：从中断处理暂存器错误
- 3短2短4短：键盘控制器错误
- 3短3短4短：显示记忆体错误
- 3短4短2短：显示错误
- 3短4短3短：时钟错误
- 4短2短1短：时钟错误
- 4短2短2短：关机错误
- 4短2短3短：A20门错误
- 4短2短4短：保护模式中断错误
- 4短3短1短：记忆体错误
- 4短3短3短：时钟2错误
- 4短3短4短：时钟错误
- 4短4短1短：串列口错误
- 4短4短2短：并行口错误
- 4短4短3短：数字协处理器错误
电池放电
1．使用CMOS放电跳线
对现时的大多数主机板来讲，都设计有CMOS放电跳线以方便用户进行放电操作，这是最常用的CMOS放电方法。该放电跳线一般为三针，位于主机板CMOS电池插座附近，并附有电池放电说明。在主机板的默认状态下，会将跳线帽连线在标识为“1”和“2”的针脚上，从放电说明上可以知道为“Normal”，即正常的使用状态。
要使用该跳线来放电，首先用镊子或其它工具将跳线帽从“1”和“2”的针脚上拔出，然后再套在标识为“2”和“3”的针脚上将它们连线起来，由放电说明上可以知道此时状态为“Clear CMOS”，即清除CMOS。经过短暂的接触后，就可清除用户在BIOS内的各种手动设定，而恢复到主机板出厂时的默认设定。
对CMOS放电后，需要再将跳线帽由“2”和“3”的针脚上取出，然后恢复到原来的“1”和“2”针脚上。注意，如果没有将跳线帽恢复到Normal状态，则无法启动电脑并会有报警声提示。
2．取出CMOS电池
相信有不少用户遇到过下面的情况：要对CMOS进行放电，但在主机板上（如华硕主机板）却找不到CMOS放电的跳线，怎幺办呢？此时，可以将CMOS供电电池抠掉来达到放电的目的。因为BIOS的供电都是由CMOS电池供应的，将电池取出便可切断BIOS电力供应，这样BIOS中自行设定的参数就被清除了。
在主机板上找到CMOS电池插座，接着将插座上用来卡住供电电池的卡扣压向一边，此时CMOS电池会自动弹出，将电池小心取出。
接着接通主机电源启动电脑，萤幕上就会提示BIOS中的数据已被清除，需要进入BIOS重新设定。这样，便可证明已成功对CMOS放电。
3．短接电池插座的正负极
取出供电电池来对CMOS放电的方法虽然有一定的成功率，但是却不是万能的，对于一些主机板来将，即使将供电电池取出很久，也不能达到CMOS放电的目的。遇到这种情况，就需要使用短接电池插座正负极的方法来对CMOS放电了。当然，在有CMOS放电跳线的主机板上，如果大家觉得CMOS放电操作过于麻烦，也可以使用这种方法。
CMOS电池插座分为正负两极，将它们短接就可以达到放电的目的。首先将主机板上的CMOS供电电池取出，然后使用可以有导电性能的物品（螺丝刀、镊子等导电物品），短接电池插座上的正极和负极就能造成短路，从而达到CMOS放电的目的。
主机板驱动
主机板驱动是指使计算机能识别你的硬体的驱动程式。如果计算机不能识别，那就要装上驱动了，但一般用XP系统的可以不用，使用起来正常工作的也可以免了，但一些音效卡或显示卡如果集成的，那幺装上主机板的驱动就相当于把这些显示卡音效卡的驱动也装上。
主机板是电脑的核心，处理器是附着在主机板上面的。
主机板驱动有的是集成在系统盘上的，自带光碟，放入光碟机即可安装。
主机板驱动主要包括：晶片组驱动、集成显示卡驱动、集成网卡驱动、集成音效卡驱动、USB 2.0驱动（XP系统已含）。
故障分类
人为故障
有些朋友，电脑操作方面的知识懂得较少，在操作时不注意操作规範及安全，这样对电脑的有些部件将会造成损伤。如带电插拔设备及板卡，安装设备及板卡时用力过度，造成设备接口、晶片和板卡等损伤或变形，从而引发故障。
环境故障
因外界环境引起的故障，一般是指人们在未知的情况下或不可预测、不可抗拒的情况下引起的。如雷击、市电供电不稳定，它可能会直接损坏主机板，这种情况下人们一般都没有办法预防；外界环境引起的另外一种情况，就是因温度、湿度和灰尘等引起的故障。这种情况表现出来的症状有：经常当机、重启或有时能开机有时又不能开机等，从而造成机器的性能不稳定。
质量故障
元器件质量引起故障，这种情况是指主机板的某个元器件因本身质量问题而损坏。这种故障一般会导致主机板的某部分功能无法正常使用，系统无法正常启动，自检过程中报错等现象。
主机板是整个电脑的关键部件，在电脑起着至关重要的作用。如果主机板产生故障将会影响到整个PC机系统的工作。
维修方法
主机板故障往往表现为系统启动失败、萤幕无显示、有时能启动有时又启动不了等难以直观判断的故障现象。在对主机板的故障进行检查维修时，一般採用“一看、二听、三闻、四摸”的维修原则。就是观察故障现象、听报警声、闻是否有异味、用手摸某些部件是否发烫等。下面列举几种常见主机板的维修方法，每种方法都有自己的优势和局限性，一般要几种方法相结合使用。
清洁法
这种方法一般用来解决因主机板上灰尘太多，灰尘带静电造成主机板无法正常工作的故障，可用毛刷清除主机板上的灰尘。另外，主机板上一般接有很多的外接板卡，这些板卡的金手指部分可能被氧化，造成与主机板接触不良，这种问题可用橡皮擦擦去表面的氧化层。
观察法
主要用到“看、摸”的技巧。在关闭电源的情况下，看各部件是否接插正确，电容、电阻引脚是否接触良好，各部件表面是否有烧焦、开裂的现象，各个电路板上的铜箔是否有烧坏的痕迹。同时，可以用手去触摸一些晶片的表面，看是否有非常发烫的现象。
替换法
当对一些故障现象不能确定究竟是由哪个部件引起的时候，可以对怀疑的部件通过替换法来排除故障。可以把怀疑的部件拿到好的电脑上去试，同时也可以把好的部件接到出故障的电脑上去试。如：记忆体在自检时报错或容量不对，就可以用此方法来判断引起故障的真正元兇。
检测法
利用主机板bios自检系统，用检测卡来来排除主机板故障。
电脑主机板故障一：开机无显示
电脑开机无显示，首先我们要检查的就是是BIOS。主机板的BIOS中储存着重要的硬体数据，同时BIOS也是主机板中比较脆弱的部分，极易受到破坏，一旦受损就会导致系统无法运行，出现此类故障一般是因为主机板BIOS被CIH病毒破坏造成（当然也不排除主机板本身故障导致系统无法运行。）。一般BIOS被病毒破坏后硬碟里的数据将全部丢失，所以我们可以通过检测硬碟数据是否完好来判断BIOS是否被破坏，如果硬碟数据完好无损，那幺还有三种原因会造成开机无显示的现象：
1．因为主机板扩展槽或扩展卡有问题，导致插上诸如音效卡等扩展卡后主机板没有回响而无显示。
2．免跳线主机板在CMOS里设定的CPU频率不对，也可能会引发不显示故障，对此，只要清除CMOS即可予以解决。清除CMOS的跳线一般在主机板的锂电池附近，其默认位置一般为1、2短路，只要将其改跳为2、3短路几秒种即可解决问题，对于以前的老主机板如若用户找不到该跳线，只要将电池取下，待开机显示进入CMOS设定后再关机，将电池重新安装亦可达到CMOS放电之目的。
3．主机板无法识别记忆体、记忆体损坏或者记忆体不匹配也会导致开机无显示的故障。某些老的主机板比较挑剔记忆体，一旦插上主机板无法识别的记忆体，主机板就无法启动，甚至某些主机板不给你任何故障提示（鸣叫）。当然也有的时候为了扩充记忆体以提高系统性能，结果插上不同品牌、类型的记忆体同样会导致此类故障的出现，因此在检修时，应多加注意。
对于主机板BIOS被破坏的故障，我们可以插上ISA显示卡看有无显示（如有提示，可按提示步骤操作即可），倘若没有开机画面，你可以自己做一张自动更新BIOS的软碟，重新刷新BIOS，但有的主机板BIOS被破坏后，软碟机根本就不工作，此时，可尝试用热插拔法加以解决（曾有人尝试，只要BIOS相同，在同级别的主机板中都可以成功烧录。）。但採用热插拔除需要相同的BIOS外还可能会导致主机板部分元件损坏，所以可靠的方法是用写码器将BIOS更新档案写入BIOS里面（可找有此服务的电脑商解决比较安全）。
电脑主机板故障二：CMOS设定不能保存
此类故障一般是由于主机板电池电压不足造成，对此予以更换即可，但有的主机板电池更换后同样不能解决问题，此时有两种可能：
1．主机板电路问题，对此要找专业人员维修。
2．主机板CMOS跳线问题，有时候因为错误的将主机板上的CMOS跳线设为清除选项，或者设定成外接电池，使得CMOS数据无法保存。
电脑主机板故障三：在Windows下安装主机板驱动程式后出现当机或光碟机读盘速度变慢的现象
在一些杂牌主机板上有时会出现此类现象，将主机板驱动程式装完后，重新启动计算机不能以正常模式进入Windows 98桌面，而且该驱动程式在Windows 98下不能被卸载。如果出现这种情况，建议找到最新的驱动重新安装，问题一般都能够解决，如果实在不行，就只能重新安装系统。
电脑主机板故障四：安装Windows或启动Windows时滑鼠不可用
出现此类故障的软体原因一般是由于CMOS设定错误引起的。在CMOS设定的电源管理栏有一项modem use IRQ项目，他的选项分别为3、4、5、……、NA，一般它的默认选项为3，将其设定为3以外的中断项即可。
电脑主机板故障五：电脑频繁当机，在进行CMOS设定时也会出现当机现象
在CMOS里发生当机现象，一般为主机板或CPU有问题，如若按下法不能解决故障，那就只有更换主机板或CPU了。
出现此类故障一般是由于主机板Cache有问题或主机板设计散热不良引起。对于Cache有问题的故障，我们可以进入CMOS设定，将Cache禁止后即可顺利解决问题，当然，Cache禁止后速度肯定会受到有影响。
电脑主机板故障六：主机板COM口或并行口、IDE口失灵
出现此类故障一般是由于用户带电插拔相关硬体造成，此时用户可以用多功能卡代替，但在代替之前必须先禁止主机板上自带的COM口与并行口（有的主机板连IDE口都要禁止方能正常使用）。
技术参数
- Power线要儘量短，线宽要儘量宽；
- 线应避免锐角、直角。採用135°走线；
- 通常下最小线宽要求为≥4mil，最小线距要求为≥4.5mil；
- 高频信号儘可能短，线儘量少打VIA，不允许跨切割面；
- 两焊点间距很小（如贴片器件相邻的焊盘）时，焊点间不得直接相连；
- 整块线路板布线、打孔要均匀，避免出现明显的疏密不均的情况。当印製板的外层信号有大片空白区域时，应加辅助线使板面金属线分布基本平衡；
- 输入、输出信号儘量避免相邻平行走线，最好线上间加地线，以防反馈耦合；
