WIFI 模组是基于UART接口的符合wifi无线网路标準的嵌入式模组，内置无线网路协定IEEE802.11协定栈以及TCP/IP协定栈。汉枫电子推出全新的UART WIFI模组，通过CE和FCC认证，这是电子产品进入欧盟和美国的準入证明，也是产品品质的标誌。
基本介绍
- 中文名：串口转 WIFI模组
- 无线标準： 802.11b/g/n
- 通过认证：FCC、CE、RoHS
- 用户接口：UART/I2C/GPIO/100M Eth

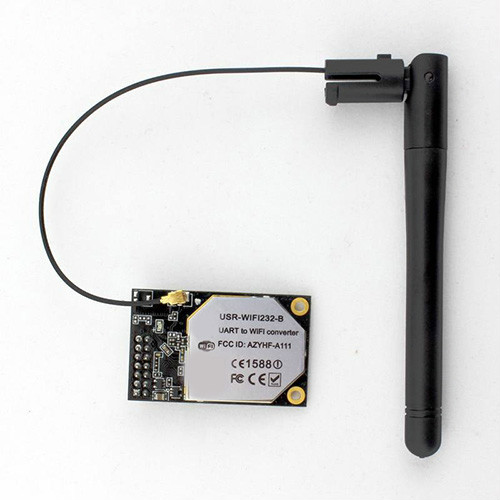

串口转 WIFI模组
产品特点
支持 802.11b/g/n 无线标準
支持 TCP/IP/UDP网路协定栈
支持 UART/GPIO/乙太网数据通讯接口
支持无线工作在STA/AP模式
支持 路有/桥接模式网路构架
可选内置板载或者外置天线
支持透明/协定数据传输模式
提供AT+指令集配置
提供友好的Web配置页面
3.3V 单电源供电
超小尺寸：25x40mm
产品通过FCC /CE标準认证
灵活的软体平台，提供定製化服务
项目 | 指标 | |
无线参数 | 通过认证 | FCC、CE、RoHS |
无线标準 | 802.11 b/g/n | |
频率範围 | 2.412GHz-2.484GHz | |
发射功率 | 802.11b: +20dBm(Max.) | |
802.11g: +18dBm(Max.) | ||
802.11n: +15dBm(Max.) | ||
用户可以配置功率 | ||
接收灵敏度 | 802.11b: -89dBm | |
802.11g: -81dBm | ||
802.11n: -71dBm | ||
天线接口 | 外置：I-PEX连线器 | |
内置：板载天线 | ||
硬体参数 | 用户接口 | UART/I2C/GPIO/100M Eth |
接口速率 | UART：1200-115200bps | |
乙太网：100Mpbs | ||
工作电压 | 3.3V (+/-5%) | |
工作电流 | 170mA~300mA | |
工作温度 | -10℃- 70℃ | |
存储温度 | -40℃- 85℃ | |
尺寸 | 25×40×8 (A111) / 30×45×8 (A112) | |
套用软体 | 网路类型 | Station模式，AP模式 |
安全机制 | WEP/WAP-PSK/WAP2-PSK/WAPI | |
加密类型 | WEP64/WEP128/TKIP/AES | |
工作模式 | 透传模式和AT命令模式 | |
串口命令 | AT命令 | |
网路协定 | TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP | |
最大TCP连线数 | 32 | |
用户配置 | Web伺服器+AT命令 配置 | |
客户套用软体 | 支持客户定製套用软体 |

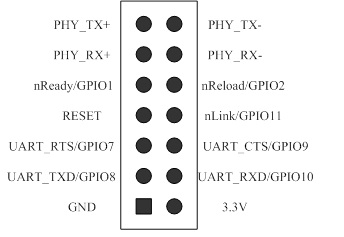

管脚定义 :
Pin | 描述 | 网路名称 | 类型 | 说明 |
1 | GND | GND | Power | 地 |
2 | VCC 3.3V@350mA | 3.3V | Power | 外接电源： 3.3V@ 350mA |
3 | UART传送数据 | UART_TXD | O | 如果不需要UART功能，这4个PIN可以设定成GPIO功能，通过AT命令可以读/写GPIO状态。 |
通用可程式IO | GPIO8 | I/O | ||
4 | UART接收数据 | UART_RXD | I | |
通用可程式IO | GPIO10 | I/O | ||
5 | UART请求传送信号 | UART_RTS | O | |
通用可程式IO | GPIO7 | I/O | ||
6 | UART允许传送信号 | UART_CTS | I | |
通用可程式IO | GPIO9 | I/O | ||
7 | 模组复位 | RESET | I | 低电平复位，复位时间 >300ms |
8 | WiFi状态指示 | nLink | O | WIFI有连线时，输出“0”，否则输出“1”。也可设定为GPIO |
通用可程式IO | GPIO11 | I/O | ||
9 | 模组起动状态指示 | nReady | O | 模组起动完毕后，输出“0”，否则输出“1”。也可设定为GPIO |
通用可程式IO | GPIO1 | I/O | ||
10 | 恢复出厂设定 | nReload | I | 输入低电平“0”大于1秒后拉高，模组恢复出厂设定后重起 |
通用可程式IO | GPIO2 | I/O | ||
11 | 乙太网输入+ | PHY_RX+ | I | 1.8V电平接口。支持外加变压器的直连；也支持不外加变压器的乙太网交流藕合模式 |
12 | 乙太网输入- | PHY_RX- | I | |
13 | 乙太网输出+ | PHY_TX+ | O | |
14 | 乙太网输出- | PHY_TX- | O |

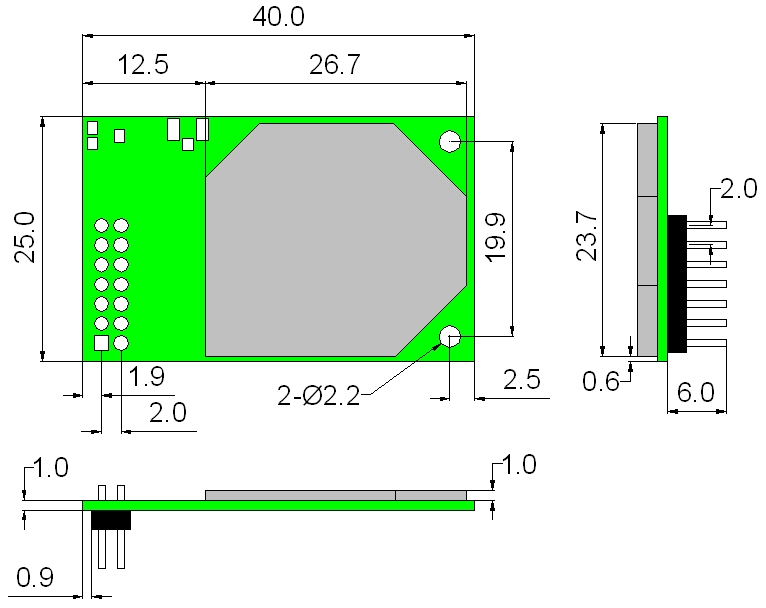

外形尺寸：
套用领域
WIFI遥控器，WIFI玩具（航模，遥控汽车），WIFI POS机，WIFI电子秤，单片机控制WIFI 套用，乙太网转WIFI 等 无需软体驱动程式的WIFI套用领域，以及WIFI物联网解决方案。
同时提供基于任意接口转WIFI的方案，例如： 乙太网转WIFI，HDMI转WIFI，SPI转WIFI 等
