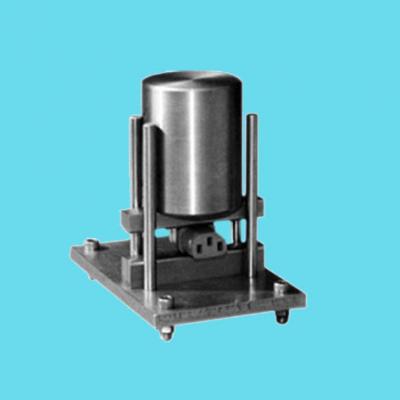

图1所示为压缩试验的典型布置方式。在压缩试验中，所採用的均匀位移速率方式与拉伸试验相同，当然载入方向是不同的。最为普遍採用的试样形状就是高径比L/d为1~3的圆柱体。然而，有时也使用高径比L/d高达10的圆柱试样，採用此值的主要目的就是为了精确确定材料压缩过程中的弹性模量。有时也使用横截面形状为正方形或矩形的试样进行压缩试验。

图1

选择试样的高度必须予以综合考虑。如果L/d的值相对较大，则试样容易弯曲。如果发生了弯曲，则试验结果对于测量材料的基本压缩力学行为就变得毫无意义了。试样的弯曲会受到试样几何形状的难以避免的小缺陷的影响，也会受到试样在万能试验机上放置时的平直度的影响。例如，试样的两端应该几乎是平行的，但是从来不会达到非常理想的程度。

反之，如果L/d较小，试验结果会受到试样两端细节部分的影响。具体而言，当试样被压缩时，直径会由于泊松效应而增加，但摩擦会阻碍试样两端的运动，结果导致试样出现了鼓形。这种鼓形可以在试样的两端进行合适的润滑而达到最小化。对于在压缩过程中能够发生很大塑性变形的材料，选择太小的L/d值可能会导致试样的力学行为完全受试样的两端所影响，结果试验无法测出材料的基本压缩力学行为。

考虑到L/d较小可以避免试样弯曲，而L/d较大可以避免试样两端的影响，因而对于塑性材料而言，一个合理的折中方案是L/d=3。对于脆性材料而言，L/d=1.5或2是较为合适的，此时试样两端的影响较小。

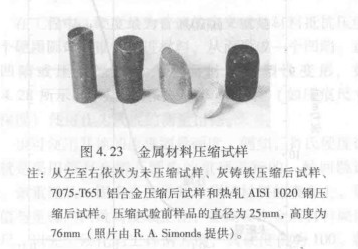

图2和图3所示为不同材料压缩试验前后的一些例子。低碳钢表现出了典型的塑性行为，具体而言，低碳钢发生了很大的变形而没有发生断裂。但灰铸铁和混凝土都表现出了脆性行为。铝合金虽然发生了很大的变形，但最终还是发生了断裂。在压缩过程中的断裂，通常都发生在倾斜平面上或圆锥面上。

图2

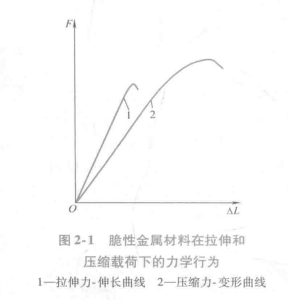

1、单向压缩试验的应力状态软性係数α=2，比拉伸、扭转、弯曲的应力状态都软，所以主要用于拉伸时呈脆性的金属材料力学性能测定，以显示这类材料在塑性状态下的力学行为(图4)。

2、拉伸时塑性很好的材料在压缩时只发生压缩变形而不会断裂(图5)。脆性金属材料在拉伸时产生垂直于载荷轴线的正断，塑性变形量几乎为零；而在压缩时除能产生一定的塑性变形外，常沿与轴线呈45^。方向产生断裂，具有切断特徵。

图4
