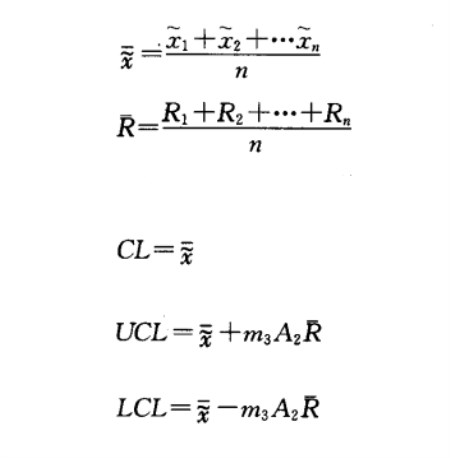

中位数-极差控制图是中位数和极差联合使用的一种控制图。由于中位数和平均值一样，反映了数据分布的集中趋势，所以中位数极差控制图和平均数-极差控制图作用基本相同。中位数-极差控制图套用要点：1)中位数-极差控制图与平均数-极差控制图都属于计量值双层控制图，适用了产品批量大，加工过程稳定的情况。但中位数极差控制图检出过程(工序)不稳定的能力比平均数-极差控制图差，因此一般较少使用。2)每次抽样数小于10。3)用于计量值之产品或过程特性，如长度、厚度、重量、浓度等。一般认为，中位数控制图有如下两个优点：a)由于中位数描的是单值的点，因此它可以显示过程输出的分布宽度，并预见过程变差的趋势。b)由于一张图上可显示中位数及分布宽度，所以它可以用来对几个过程的输出或同一过程的不同阶段的输出进行比较。中位数-极差控制图常常套用于当计算平均值比较麻烦又缺少计算工具的情况下。但现在大部分工厂已有足够的电脑，此图已较少使用。
