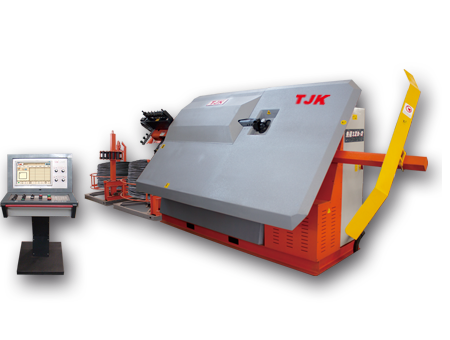

自动数控弯箍机

基本信息

设备性能：

φ5～13mm盘筋→矫直→弯曲→剪下一次成型1人操作

1吨/时产量，按一年250天工作日，8时/日工作量，年加工钢筋2000 ～4000吨；实际耗电：10kwh

尺寸：主机8500×2250×2650mm 放料架2600×2200×2000mm

设备重量：5 吨（主机、附设、控制台）

集矫直、量长度、弯曲、剪下于一体，生产效率高

採取进口伺服驱动，速度快，出力大，故障率低

全自动数控钢筋弯箍机，数控钢筋弯箍机，钢筋弯箍机

调直系统特性：

●由水平和垂直的可自动调节的两套矫直轮组成，结合4个牵引轮，由进口伺服电机驱动，确保钢筋的矫直达到最好的精度。

●弯曲和剪下机构：由进口伺服电机驱动，弯曲臂可高速旋转和伸缩，剪下机构高速完成剪下动作，确保钢筋弯曲精度。

●控制系统：该机採用国外成熟控制系统，可靠性高。控制系统具有故障识别及报警功能。

●可设计多达60个弯角以内的任何形状的古今和轮廓型图形，可储存上成千上万种以上不同的产品形状，并设有储存图形库，以便多品种大批量生产。

●能够连续生产任何形状的产品，而不需要机械上的调整；在修正弯曲角度时也不需要中断加工。

传统工艺比较：

●箍筋的传统加工工艺一般是利用单机将盘圆钢筋经过调製、切断、弯箍等工序而分布实现。

其工艺较为落后，不能满足现代施工进度的需要，且大量浪费刚才、占用较大的空间、用工多、生产率低、箍筋尺寸精度和形状精度差。

●数控弯箍机採用先进计算机数字控制，自动快速完成钢筋调直、定尺、弯箍、切断。该机效率极高，可替代20-30名钢筋工人，在钢筋加工领域独树一帜

数控弯箍机特性：

●（数控弯箍机zx-12）φ5～12mm盘筋→矫直→弯曲→剪下一次成型

●（数控弯箍机zx-12）1人操作

●（数控弯箍机zx-12）实际耗电：6kwh

●（数控弯箍机zx-12）集矫直、长度、弯曲、剪下于一体，生产效率高

●（数控弯箍机zx-12）採取进口伺服驱动，速度快，出力大，故障率底。

组成	数量	-YSB12-A	-YSB-16
单根钢筋直径		6—13mm 盘条	6—16mm 盘条
双根钢筋直径		6—10mm盘条	6—12mm盘条
箍筋边长範围 Min.----Max.		130-----1200mm	130-----1200mm
弯曲角度		0-----180°	0-----180°
最大牵引速度		90——110m/min	90——110m/min
最大弯曲速度		1100°/sec	1100°/sec
长度精度		±1mm	±1mm
角度精度		±1°	±1°
额定总功率（平均耗电）		25．5kw （5kw/h）	45．5kw （8kw/h）
产量（平均）		8吨/10小时（1名工人）	10吨/8小时（1名工人）
机器总重		5吨	6吨
外形尺寸		8500x2250x2650mm	8500x2250x2650mm
原料放线架	2套	带制动系统，防突然停电而乱线	带制动系统，防突然停电而乱线
主机	1套	源自欧洲先进技术，结合国内4年实践经验，不断改进和完善，敢于承诺三包一年	源自欧洲先进技术，结合国内4年实践经验，不断改进和完善，敢于承诺三包一年
电控系统	1套	工业电脑、伺服电机等主要电气元件採用先进进口产品；	工业电脑、伺服电机等主要电气元件採用先进进口产品；
空压机	1套	附属设备	附属设备
随机工具和配件	1套	免费赠送	免费赠送
