齿顶圆直径，是指齿顶所组成的圆的直径，由于齿顶外径不易磨损，且测绘较易，所以在测绘工作中， 常常以齿轮外径（齿顶圆直径）作为计算其它齿轮参数的依据之一。
基本介绍
- 中文名：齿顶圆直径
- 外文名：tip diameter
- 别称：外径
- 符号：Da
简介
齿顶圆直径是指齿顶所组成的圆的直径，由于齿顶外圆不易磨损，测绘较易，在测绘工作中， 常常以齿顶圆直径作为计算其它齿轮参数的依据之一，要求儘量测得準确。
齿轮的齿顶圆
齿轮齿的顶端圆周为齿顶圆。用Da表示齿顶圆直径。
齿顶圆直径的测量

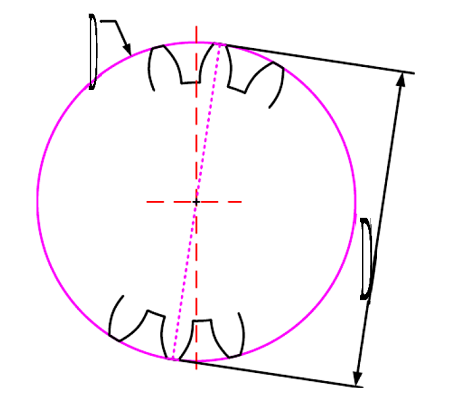

对于齿数为偶数的齿轮，齿顶圆可以直接测量，但是当齿数是奇数时就如图1所示，测量的结果与真实值有一定的误差，这时就要用测量值乘以校正係数K才是真正的齿顶圆直径。设测量直径值为d，真实的齿顶圆直径为da，则有
K的值可查图2。
齿顶圆直径的作用
在确定了齿顶圆后，可以根据确定齿轮的模数，对于正常齿制有：
在确定了以上参数后就可以根据齿顶圆直径和齿根圆直径计算公式确定齿顶高係数和径向间隙係数。
