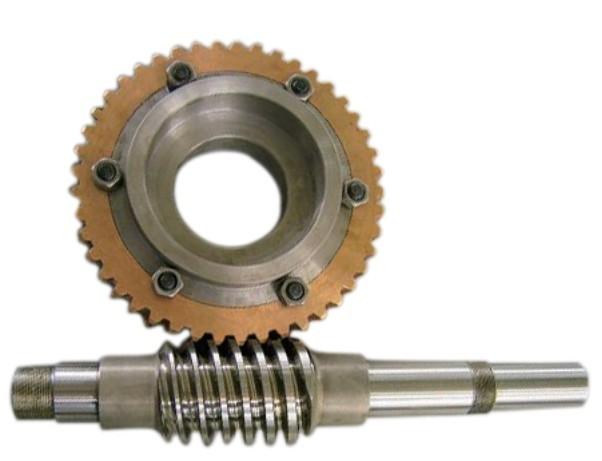

精密双导程蜗桿蜗轮副：又称可调轮齿间隙式蜗轮。
设计技术说明
为能正确的设计这个可调轮齿间隙式蜗轮，非常重要的一点就是要设定尺寸和设计蜗轮的总图纸。图纸必须清楚的显示出蜗轮的初始设定尺寸和蜗桿调整轮齿间隙的运动过程。
轮齿间隙通过蜗桿轴向运动来恢复：可设定轴向移动的幅度为轴尺寸的1/10。
设定期间，为了防止蜗桿的回位，铜製蜗轮必须为非对称式。
文字说明：

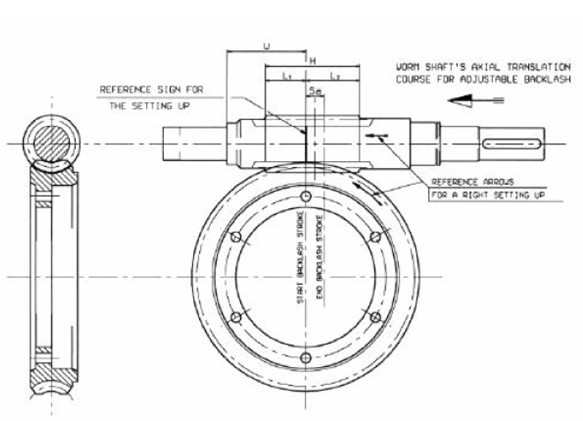

Worm Shaft’s Axial Transition Course for Adjustable Backlash 蜗桿轴向移动调整齿间隙过程
Reference Arrows For A Right Setting up 用于正确设定的参考箭头
Reference Sign for the Setting up 设定用参考标记
Start Backlash Stroke 齿间隙开始行程
End Backlash Stroke 齿间隙末端行程
- 蜗壳：所有附近的部件必须安装到十分精确的位置，蜗轮在设定过程中也有可能进行进一步调整。在安装过程中，我们建议：在蜗壳钻孔？时，在尺寸上的允许误差为5Js。
- 蜗桿：经第一步设定后，螺桿齿扣到蜗轮上，然后右移，蜗桿回到蜗轮上，通过以下必要的调整，渐渐恢复齿轮间隙。
- 蜗轮：蜗轮安装要坚固。安装轮箍上的联轴器必须轻轻施加力（允许偏差：轴k,m，孔H）。我们建议：对蜗轮加热到70℃时安装。
- 支撑：因为有了厚度圈或调整锁环（例A-B），有轴向移动的可能性。蜗桿支撑，可採用普通的带轴向预负荷的钢珠轴承。因为有蜗轮轴向调整的可能性，所以，在出现机械故障时，有了轴承就避免了对设备整体进行拆卸。
示例

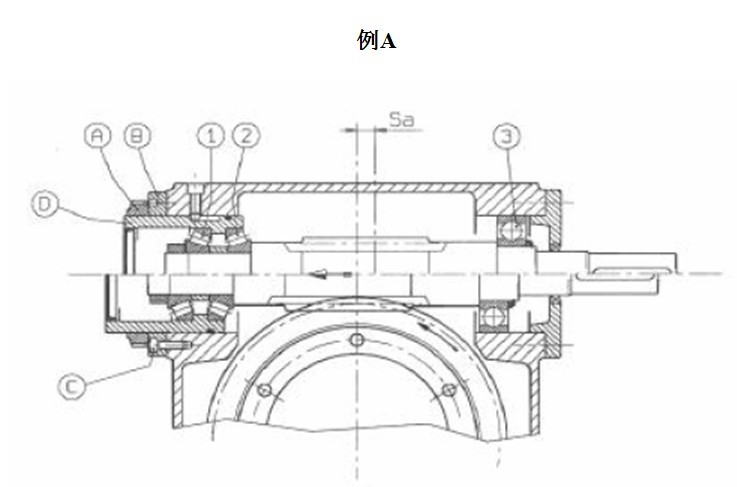

蜗桿蜗轮副的调整
注释：
1-2：带“O”形圈和轴向锁式结构的钢珠轴承。
3：轴向自由式钢珠轴承。
A：对立式锁环。
B：锁环
C：螺栓
蜗桿蜗轮副的结构
注释：
1-2：“X”形轴向锁定钢珠轴承。
3：轴向自由式钢珠轴承。
A：对立式锁环。
B：锁环
C：螺栓
D：轴套
E：法兰
润滑
我们不建议使用黄油来润滑，因为黄油不易沖洗掉，机械运动产生的热量积聚在联轴器区域：这样就有部件热膨胀和过热的危险。
採用润滑（机）油，圆周运行速度Sp必须小于8-9m/l。採用黄油润滑，圆周运行速度Sp必须小于1-1.5m/l。
矿物基润滑油，建议的粘度见下表：
圆周运行速度（米/秒） | <3 | 3-6 | >6 |
ISO国际标準VG 粘度cSt (40℃) | 680 | 460 | 320 |
注意事项
- 设定蜗轮时，按交货时提供的说明书安装。
- 设备的调试运行：可调齿间隙式蜗轮，按要求调试运行一定时间是必须的。
- 蜗桿和蜗轮之间的齿间隙，可通过检查，将其控制在限定的数值範围内，但不能没有间隙。
- 若按这些要求对蜗轮进行安装和定期润滑，蜗轮在其使用年限内将保持所需的齿间隙，仅需3-4次的调整。
