屋架形式的选择除考虑用料是否节省外，尚应依据屋面的流水坡度。粘土平瓦、水泥平瓦或小青瓦要求较大的坡度，需选用三角形屋架；石棉水泥瓦要求的坡度较缓，可选用梯形层架；卷材或铁皮屋面宜选用梯形或多边形屋架。为使木屋架在荷载长期作用下不产生明显的挠度，应在製作时预起拱度。

木桁架屋架系统

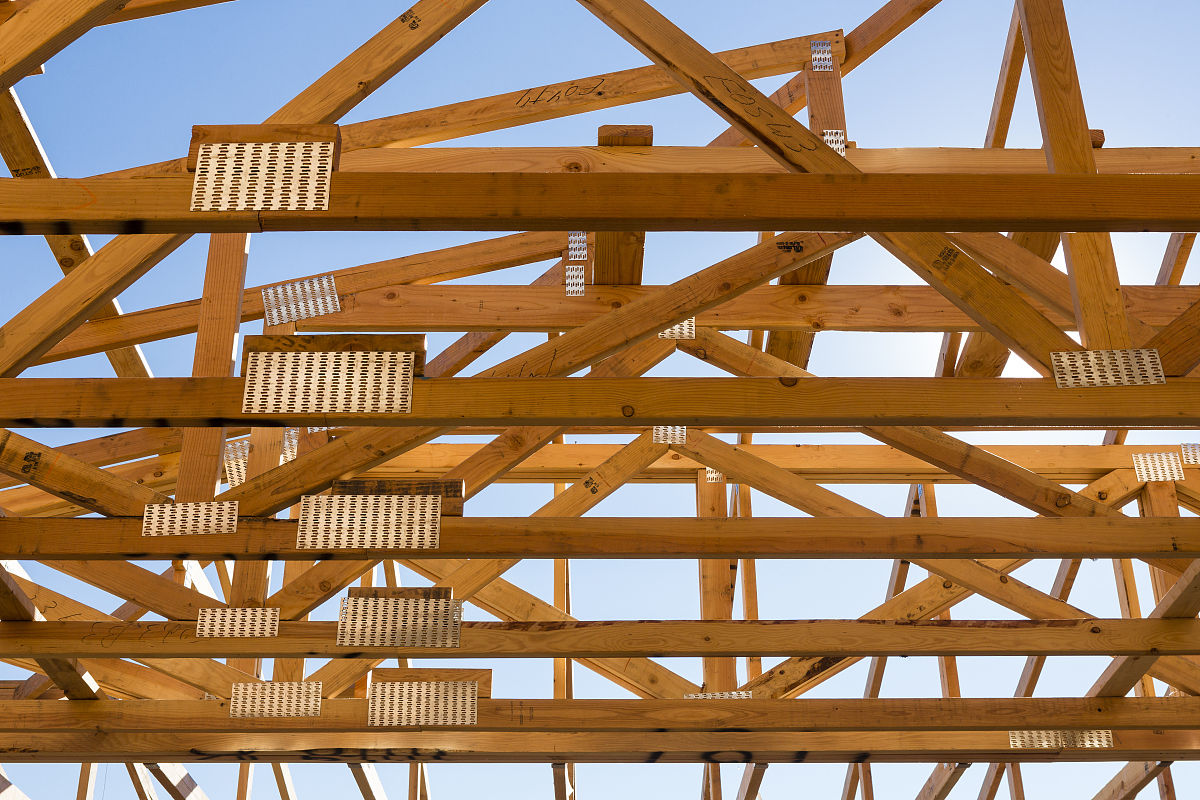

2013年来，木桁架屋顶系统主要部分是用镀锌钢连线板（屋架齿板）连线而成的三角形结构木材框架。木桁架强度高重量轻的特性使其适用于大跨度的屋面，给屋面平面设计提供了很大的灵活性。屋架可设计成为几乎所有形状和尺寸，因此适用于独特的结构和屋顶形状设计。木桁架正被广泛用于商业和学校公共建筑以及单户和多户居民住宅的屋顶建造。

用原木或方木製作的豪式桁架多用齿连线。由于齿连线只能传递压力，因此三角形屋架的斜腹桿从支座到跨中应向下倾斜；梯形屋架的斜腹桿一般应向上倾斜，但在中部节间尚应设定反向斜桿，因为在不同的荷载组合下，反向斜桿可能受压。受拉竖桿用圆钢，以便拼装时拧紧螺帽，消除节点处手工操作的偏差，并用以预起拱度。当屋架的内力较大，支座节点採用齿连线不足以传递内力时，应加强支座节点。2013年来採用齿板连线的木屋架（图1），效果较好。

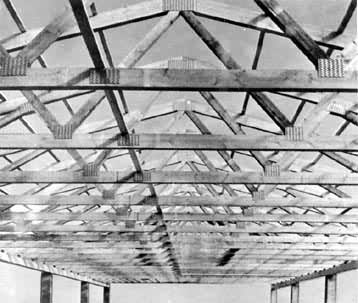

图1-採用齿板连线的木屋架

木屋架常用的跨度（L）为9-15米，按3米间距布置屋架，节间长度取2-3米。

为了保证各种屋架的刚度，应根据所用材料、製造条件以及连线方式，确定适当的高跨比（H/L）。对于採用半乾材手工製作的齿连线原木或方木屋架，三角形屋架的高跨比H/L≥1/5，梯形和多边形屋架的高跨比时H/L≥1/6，可不必验算挠度。

常用的形式也是豪式桁架，仅将下弦换为钢材；也有採用芬克式桁架和沃伦式桁架。按3米布置的屋架，下弦採用圆钢比用型钢能较充分地利用钢材的强度。节间较大时，可加设吊桿，将圆钢下弦的长细比控制在1000以内，防止过度下垂。型钢下弦的刚度较大，有利于防震。

图2-节点偏心抵承

钢木屋架下弦节点常因构造需要而增加钢板，所以下弦节点越多，则不受力或受力很小的钢板增加越多；为了节约钢材，应儘量扩大节间长度，减少节点数目。若将上弦在节点处偏心抵承（图2中的c）构成反弯矩，以抵消部分正弯矩，可在常用的木材规格不增大截面的条件下，提高木构件的承载力，达到扩大节间，减少节点，既节省钢材、木材，又简化了製造。

钢木屋架常用的跨度为12-24米，节间长度可达4米。由于刚度比木屋架大，高跨比可适当减小。三角形屋架H/L≥1/6、梯形及多边形屋架H/L≥1/7时，可不必验算挠度。

是按椽条间距密置的屋架，常用芬克式桁架。节点用齿板或用结构胶合板钉压胶结。常用的跨度为6-9米。由于节点具有较大的刚性，高跨比H/L≥1/7时，可不必验算挠度。椽架的间距通常为60厘米，在其上面直接铺屋面板，使屋面系统简化，比一般木屋盖能节约木材30%左右。可用于民用房屋以及小型工业车间。

为了防止屋架侧倾，保证屋架受压弦桿平面外稳定，承担和传递房屋纵向水平力（风力、悬挂吊车制动力及地震力），应将屋架上弦节点处或其附近的檩条与屋架及山墙可靠地锚固，以构成空间稳定体系。对于梯形屋架尚需设定端部的垂直支撑，将屋面木骨架与山墙及屋架连成完整的空间稳定体系。当这个空间体系的纵向刚度不足时，应在上弦平面设定横向支撑。若屋架下弦悬挂吊车，应在悬吊点的纵向平面内设定中间垂直支撑，在未设中间垂直支撑的开间，应设定纵向水平系桿使屋架连成一体，将吊车制动力传递到屋面。当有天窗时，应沿天窗侧柱设定垂直支撑，将天窗範围内的纵向力传递到屋面。

木屋盖的支撑系统
