曲柄滑块机构广泛套用于往复活塞式发动机、压缩机、沖床等的主机构中，把往复移动转换为不整周或整周的迴转运动；压缩机、沖床以曲柄为主动件，把整周转动转换为往复移动。偏置曲柄滑块机构的滑块具有急回特性，锯床就是利用这一特性来达到锯条的慢进和空程急回的目的。

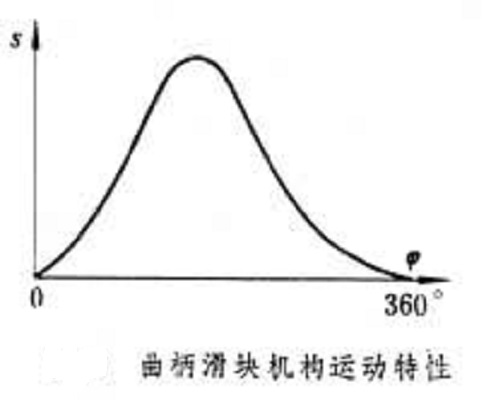

曲柄滑块的运动特性常用曲柄转角与滑块行程s的关係曲线来表示。如果是对心曲柄滑块机构（如下图所示），没有急回特性，极位夹角为零。

曲柄滑块机构中，根据滑块移动的导路中心线是否通过曲柄的迴转中心，划分成对心曲柄滑块机构和偏置曲柄滑块机构两种类型。

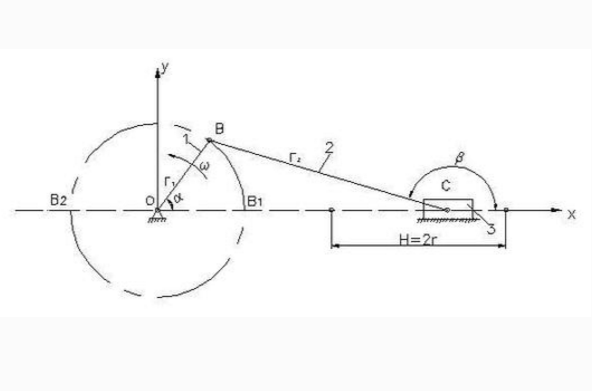

下图左所示的曲柄滑块机构，滑块的导路中心线通过曲柄的迴转中心A，为对心曲柄滑块机构。如果将对心曲柄滑块机构中的滑块C作为机构运动的输出件，则滑块C运动到两个极限位置时，原动件曲柄AB在对应位置间的夹角等于零，即机构的极位夹角 为0°，说明对心曲柄滑块机构没有急回运动特性。

下图右所示曲柄滑块机构，滑块的导路中心线不通过曲柄的迴转中心A，为偏置曲柄滑块机构。与对心曲柄滑块机构不同，如果将偏置曲柄滑块机构中的滑块C作为机构运动的输出件，则偏置曲柄滑块机构具有急回运动特性。

设计曲柄滑块机构时，为保证原动件能够绕其与机架固定的点整周旋转，必须满足一定的桿长条件。

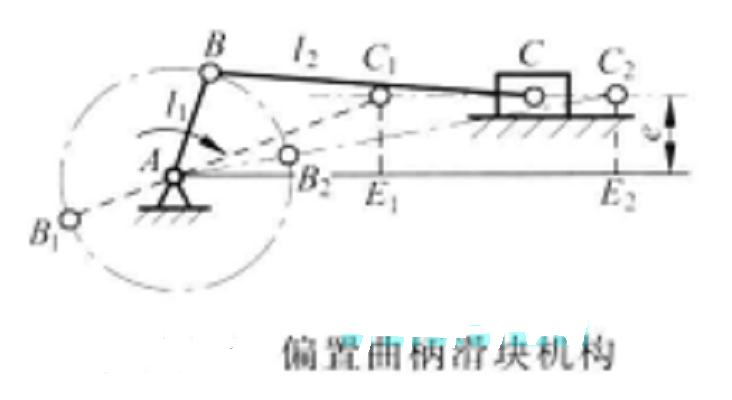

下图所示偏置滑块机构由原动件AB、连桿BC、滑块C以及机架组成。设：机构中构件AB长 ，连桿BC长 ，滑块移动的导路中心线与构件AB的迴转中心A之间的偏置距离是e。下面分析机构满足什幺桿长条件时，才能保证构件AB绕机架固定点A整周旋转，成为曲柄。

如果构件AB是曲柄，则能够绕A点整周转动，曲柄上B点应能通过曲柄AB与连桿BC的两个共线位置（重叠共线）和（拉直共线）。曲柄AB与连桿BC处于重叠共线位置时，由的边长关係可得。

曲柄AB与连桿BC处于拉直共线位置时，由的边长关係可得。

比较上述两个不等式可知，偏置滑块机构存在曲柄的桿长条件是：机构中连桿与曲柄的桿长之差应大于滑块移动的导路中心线与曲柄迴转中心之间的偏距e。

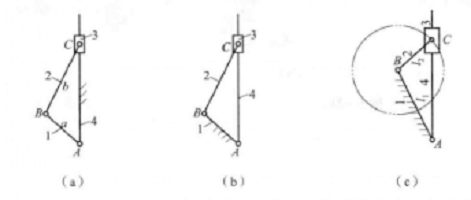

如下图（a）所示曲柄滑块机构，各构件间具有不同的相对运动．取不同的构件为机架或改变构件长度时，可以得到不同形式的机构。

导桿机构

如图上（b）所示，当以构件1为机架，构件2和4为连架桿时，可得到导桿机构。由于构件4充当构件2的导路，故称其为导桿。当曲柄2的长度大于机架1的长度时，桿2和4均可做整周转动，称为转动导桿机构，常用于简易刨床、插床等机械中。

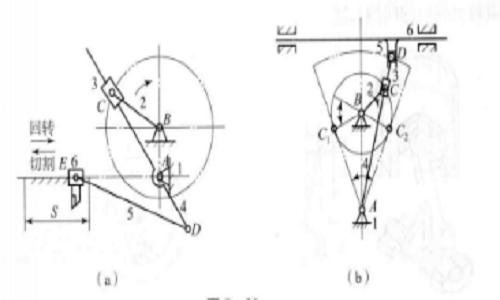

如上图（c）所示，当机架1的长度大于曲柄2的长度，导桿只能来回摆动，称摆动导桿机构。曲柄摆动导桿机构常与其他机构组合，用于牛头刨床和插床主运动机构中，如下图所示。

曲柄摇块机构

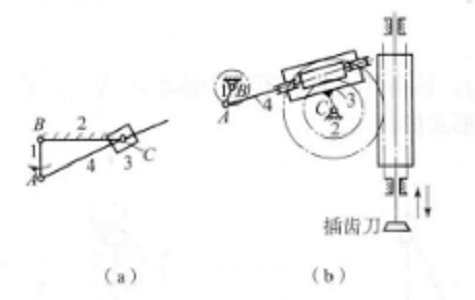

如下图（a）所示，当取曲柄滑块机构中的连桿2为机架时，滑块3只能绕G点摆动，得到曲柄摇块机构。该机构中桿1绕B点迴转时，桿4相对摇块3滑动，并与摇块3一起绕C点摆动。如下图（b）所示，插齿机的驱动机构就是它的套用实例。

曲柄移动导桿机构

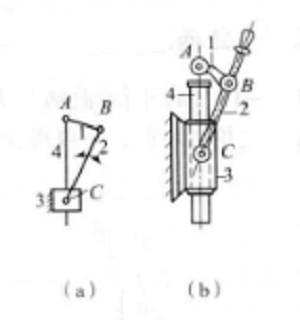

如下图所示，当以滑块3为机架时，构件2成为绕C点摆动的摇桿，AC桿做往复移动，得到曲柄移动导桿机构。

内燃机中的活塞、曲轴、连桿以及汽缸体．实际上利用了曲柄滑块机构的运动特徵。其中．活塞相当于曲柄滑块机构中的滑块，曲轴是曲柄，汽缸体是机架．连桿分别与活塞及曲轴连线。下图（a）中的机械手，滑块1上下往复运动，是原动件，通过连桿2带动构件3往复摆动，左右两侧的构件3摆动方向相反，使夹爪（构件3延伸端）能够夹紧或者放鬆被夹持物体。下图（b）所示锯管机中的偏心轮1是曲柄，锯条3是滑块，电动机带动偏心轮1转动，并通过连桿2带动锯条3往复移动。下图（c）所示机械筛的工作原理与图（b）所示锯管机的工作原理类同。
