蒸汽发生器水位控制系统的基本功能是调节进入蒸汽发生器二次侧的给水流量，使得在正常运行工况下蒸汽发生器的水位保持在规定範围内，即程式水位，并在核电厂正常瞬态期间补偿由于温度变化引起的二次侧水体积收缩或膨胀，以及蒸汽出力变化造成的水位变化，防止不希望的反应堆事故停闭和汽轮机事故停机。
基本介绍
- 中文名：蒸汽发生器水位控制
- 外文名：Level control of steam generator
系统组成
系统由两个子系统组成:给水泵速度调节系统和蒸汽发生器给水调节系统。
(1)给水泵速度调节:设定给水泵速度调节系统，用于调节汽动给水泵的转速，使给水泵进出口压差接近常数，并使蒸汽母管和给水泵出口母管间的压差保持为规定的程式设定压差。电动给水泵则通过液力耦合器调节给水泵的转速。这样做的好处是当核电厂在低功率运行时降低所需的泵送功率并降低对给水阀设计的要求。

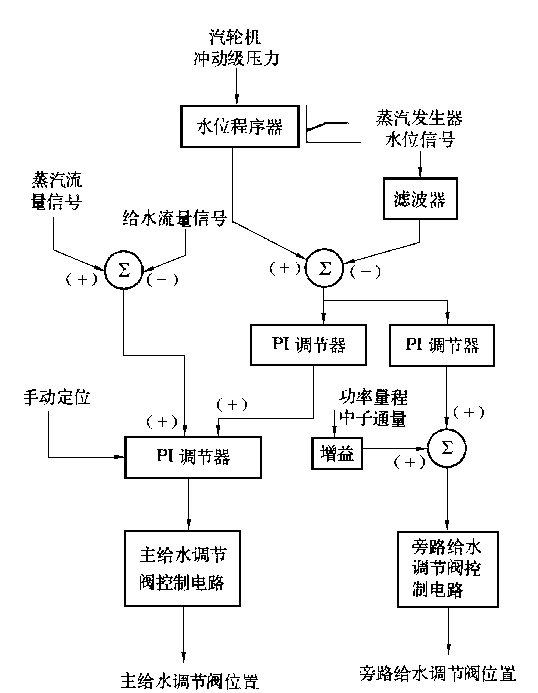

(2)蒸汽发生器给水调节:一般由一个三冲量(给水流量、蒸汽流量和蒸汽发生器水位)调节器和一个单冲量(蒸汽发生器水位)调节器，以及两个给水调节阀(主给水调节阀和旁路给水调节阀)组成给水调节系统，见图。
蒸汽发生器给水调节系统当负荷在0~20%之间时，给水流量由旁路给水调节阀调节，其开度由单冲量调节器输出信号控制，功率量程中子注量率信号作动态补偿，调整系统的增益。当负荷高于20%时，给水流量由主给水调节阀调节，其开度由三冲量调节器输出信号控制。两个调节器之间的切换是自动的。蒸汽发生器的设定水位是负荷的函式。当负荷在0~20%之间时，程式水位随负荷增加而增加；当负荷高于20%时，水位恆定。
在事故停堆和停机之后，要求连续对蒸汽发生器供以给水，以保证核蒸汽供应系统余热的导出。当冷却剂平均温度低于给定值或蒸汽发生器水位升至给定值时，超越控制信号就关闭主给水调节阀，此后它就处于手动控制之下。手动超越控制在所有时间都有效。
