电热蒸汽发生器是向烫台和熨斗供汽的电热锅炉。它由水箱、电热体、注水泵、供汽阀管，压力表、安全阀、蒸汽调节阀等组成。全自动电热蒸汽发生器有完善的自动控制系统，炉体内的水位检测器自动控制注水泵的工作，确保锅炉内的水位，当水位低于警界线时，加热电源就自动切断。压力感测器严格控制锅炉汽压，压力大小由汽压表显示。锅炉的供汽压力、供汽量、供汽温度均可调节，压力继电器、温度继电器和锅炉安全阀可确保生产安全。由于电热蒸汽发生器体积小、重量轻、机动灵活，所以是一种适于中间熨烫的湿热加工配套设备。
基本介绍
- 中文名：电热蒸汽发生器
- 外文名：Electric steam generator
- 特点：锅炉钢筒体，占地面积小
- 优点：锅炉严密保温，散热损失小
- 特色：运行热效率在98%以上
结构
电热蒸汽发生器是由水箱、加热器、注水泵、供汽阀、安全阀、压力表、水位计、蒸汽调节阀等组成。

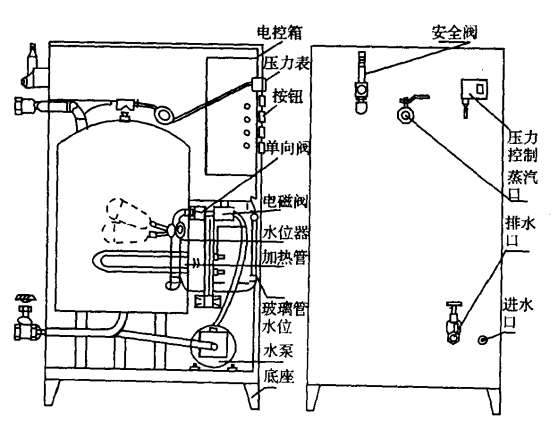

构造图
构造图工作过程
由于电热蒸汽发生器属压力容器，该设备上有完善的自控系统。水位检测系统，当水位低于临界水位时将自动切断电源，以免乾烧；发生器的供汽压力、供汽量、供汽温度均可调节。工作中压力继电器、温度继电器和安全阀可确保生产安全。但是，为了确保全全生产，应按规定定期进行检查并严格按操作规程操作。
用途及特点
电热蒸汽发生器是乾洗机、水洗机、熨烫及其它洗涤没备配套的专用设备，也可作为其它用途的蒸汽源，如食堂、厨房、医用消毒、小型烘房等的汽源。其特点是功率适中，升温快、产汽多、体积小。全自动压力控制(双压力控制)和高低水位控制，缺水自动补偿，低水位自动保护等功能。
安装要求
1、本机应紧靠主机且儘可能低于主机安放，进出汽管的长度应儘可能短，减少不必要的弯头、管路绝对不能安装成反覆上下，以减少阻力和积水，但需保证必要的维修空间。
2、管路外表必须用石棉带缠绕一定厚度加以保暖隔热，减少热量损耗也可避免工作人员的意外烫伤。
3、管路安装完毕后应仔细检查各联接处不能渗漏。
4、与主机联接管路各处应安装活节的便于机器的维护和保养。
注意事项
发生器应使用蒸馏水或软化水，每日工作结束时应打开排水阀，排除水垢，同时将蒸发器内的气压释放到零，以免蒸发器冷却后形成负压，自行将贮水箱内的水全部吸人蒸发器内，造成下次工作时加热时间过长或熨斗喷水现象。
国产设备简介
国产XF型自吸风熨烫台的工艺特性如下：
台面尺寸：1600mm×850mm
台面有效工作面积：900mm×700mm
台面吸力：≥88.2Pa
电源：380V
电机功率：0.5kW
机器噪声(离熨烫1m处)：≤80dB
外形尺寸：1600mm×960mm×850mm
国产ZF-1型电热蒸汽发生器的工艺特性如下：
蒸汽压力：29.4×104Pa
熨烫温度：140～160℃
总功率：7.12kW
蒸汽发生量：6kg/h
外形尺寸：640mm×510mm
