切换器

分类

切换器有很多种类，大致如下：

KVM切换器、VGA切换器、AV切换器、视频切换器、HDMI切换器、DVI切换器

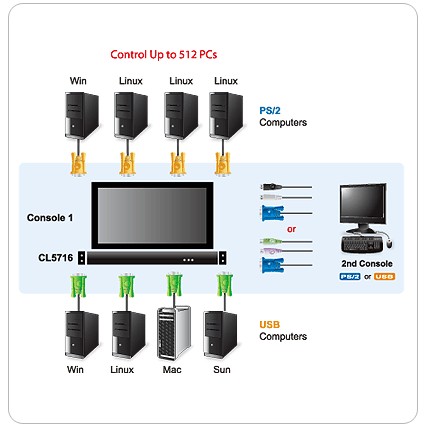

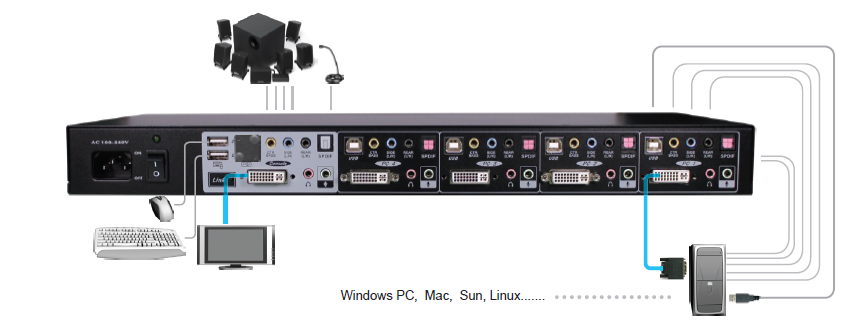

KVM切换器：

KVM是键盘（Keyboard）、显示器(Video)、滑鼠（Mouse）的缩写。KVM切换器简单的讲，就是让系统管理员可以通过一组键盘、滑鼠、显示器控制多台伺服器或电脑主机的计算机外围设备。KVM切换器技术的核心思想是: 通过恰当的键盘、滑鼠和显示器的配置，实现系统和网路的高可管理性，提高管理人员的工作效率、节约机房面积，降低网路伺服器系统的总体拥有成本。KVM的套用领域，目前已从控制电脑或伺服器主机扩展到控制串口设备，如集线器、路由器、储存设备及UPS等。精密的KVM切换器解决方案具备IP远程管理、事件记录、远程电源管理、多层次使用者许可权安全管理、环境警示系统、Cat5电缆线等功能，可以让多位管理员在任何地点、任何时间安全地管理或访问数以千计的伺服器和网路设备。

VGA切换器：

VGA信号指是电脑显示卡输出信号，当只需要输出有1路电脑显示信号的时候，可以通过VGA切换器来实现此功能。比如会议室有多个人通过电脑汇报数据，这个数据需要在大萤幕给所有人显示，大萤幕每次只能显示一台电脑的信号，这样就可以通过VGA切换器进行切换，当需要在大萤幕上显示某个电脑时，则在切换器上做出相应的切换就可以了。

AV切换器、HDMI切换器、DVI切换器的功能都与VGA切换器一样，起信号切换作用，只是切换的信号不同而已。

特点

·自带轮巡功能，可设定轮巡开关、轮巡时间与轮巡通道；

·提供最多32个用户自定义的输出通道配置方案，并可对方案进行储存与调用；

·支持面板控制、遥控控制、串口控制方式；

·面板、遥控器锁定功能；

·恢复设备出厂设定；

·前面板LCD状态显示；

·LCD萤幕保护功能；

·蜂鸣器开关设定；

·400M 视频-3dB频宽；

·缓冲固定0dB输出；

·可选不同的波特率。

参数

基本

频宽400Mhz(-3db)满载

亮色度干扰-55dB@5Mhz

微分相位0.05o(RL=150Ω)

微分增益0.05%(RL=150Ω)

最大传播延时5ns(±1)

切换速度≤180ns 视频

信号输入-------

信号类型VGA-UXGA 视频信号

接口VGA15HDF 接口

最小电平0.5Vp-p

最大电平1.0Vp-p

阻抗75Ω

回波损耗-30db@5MHz
