一体化轴振动变送器

(2019-08-03 22:44:14) 百科综合

一体化轴振动变送器

一体化轴振动变送器是将电涡流感测器的振动位移峰峰值信号,经变送器滤波、峰峰值检波、归一化处理后,直接输出4-20mA信号,供给DCS、PLC接口,为旋转机械转子的轴振动监测提供了一种简便、低成本的方式。

基本介绍

  • 中文名:一体化轴振动变送器
  • 输出纹波:≤20mV
  • 频响:4~1kHz(-3dB)
  • 工作温度:-30℃~80℃

一体化轴振动变送器简介

一体化轴振动变送器将电涡流感测器的振动位移峰峰值信号,经变送器滤波、峰峰值检波、归一化处理后,直接输出4-20mA信号,供给DCS、PLC接口,为旋转机械转子的轴振动监测提供了一种简便、低成本的方式。
一体化轴振动变送器
轴振动:一体化轴振动变送器
随着DCS系统的普及,传统的二次仪表的功能基本上都能由DCS系统实现。在电涡流位移感测器基础上,开发研製了一体化:将感测器採样的振动位移峰峰值信号经变送器线性化、归一化处理后,直接输出4-20mA信号。一体化轴振动变送器与HZ-891系列电涡流感测器探头配接,取消了变送器或仪表,减少了接线环节和安装环节,减少了故障率,它将传统的外部前置器和仪表部分的滤波、信号归一化处理、信号输出等功能模组化,增强了系统的集成度,体积小,提高了可靠性。
技术参数:
供电电源: +24Vdc,最大工作电流小于50mA
缓冲输出: +2~+10V,最大传输距离300米
精度:≤1%
量程:0-500um(可选)
一体化轴振动变送器
输出:4~20mA,最大负载电阻500Ω
输出纹波:≤20mV
频响:4~1kHz(-3dB)
温漂:≤0.1%℃
外形尺寸:90mm(W)×35mm(L)×70mm(H)
安装尺寸:M4×12 GB29-76螺栓安装或导轨安装,可以方便地安装在标準35mm导轨上
工作温度: -30℃~80℃。
选型:HZYT-801
供电24VDC,量程0-200um,对应输出:4-20mA, 电缆标配5米。

机壳振动套用範围:

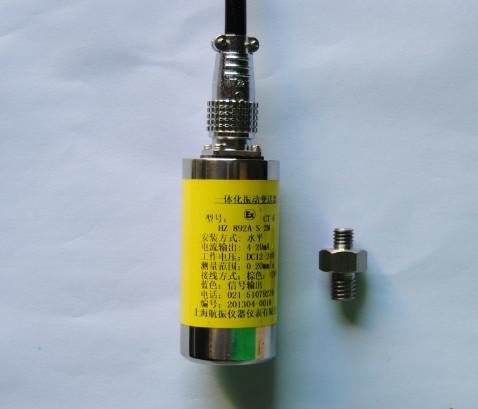

HZ-892A系列机壳振动变送器广泛套用于电力、钢铁、石化等行业的风机、水泵、压缩机、汽轮机等旋转机械和其它设备测振。设备运行时的各种振动量是估量设备运行是否正常的重要指标,套用HZ-892A系列机壳振动变送器测振是经济、优质的方案。
HZ-892A系列机壳振动变送器系列全,根据选型可测量振动加速度、振动速度和振动位移,用户可参照选型指南选用适合自己的产品。
HZ-892A系列机壳振动变送器有一款两线制,其完全按照《GB 3836.04-2000》设计生产,满足防爆场合的套用要求。
