AM335X的优点有如下几个：
第一：该器件是最便宜的Cortex A8 处理晶片，这个对中国市场至关重要 ，甚至是决定性的因素。
第二：TI 史上公开资料最全的一个晶片。
第三：产品定位最清晰的一个,工业控制MCU
第四：唯一一个集成2个MAC的 MCU.
第五：目前唯一支持Androd 4.0, 而且同时支持3个作业系统 Linux，Android，WinCE.另外支持第三方实时作业系统如QNX、VxWorks等系统。AM335X开发板已在工业控制、医疗电子、节能环保、智慧型交通、能源节能、电力系统、通讯系统、纺织行业、数控行业、汽车电子、工业触控萤幕控制系统、机器人视觉、媒体处理无线套用、数字家电、车载设备、通信设备、网路终端等环境恶劣场合广泛套用。AM335X系列包括AM3352处理器、AM3354、AM3356、AM3357、AM3358、AM3359，它们最高都可工作在720Mhz的速度。

AM335X器件支持下列高级作业系统 (HLOS)，这些作业系统可从 TI 免费获得：

Linux
Android™
AM335x 微处理器包含这些子系统：
基于ARM Cortex-A8 微处理器的微处理器单元 (MPU)。
POWERVR SGX 图形加速器子系统用于 3D 图形加速以支持显示和游戏效果。
可程式实时单元和工业用通信子系统 (PRU-ICSS) 从 ARM 核心分离，从而实现了针对更大效率和灵活性的独立运行和时钟控制。 PRU-ICSS 支持附加外设接口和诸如 EtherCAT，PROFINET，EtherNet/IP，PROFIBUS，乙太网 POWERLINK，串列实时通信协定 (Sercos) 的实时协定，和其它协定。

重点内容

AM335X是275-MHz, 500-MHz, 600-MHz, or 720-MHz ARM Cortex-A8，32位 RISC 微控制器NEON SIMD 协处理器具有单错检测（奇偶校验）的 32KB/32KB L1 指令/数据高速快取具有错误纠正码 (ECC) 的 256KB L2 高速快取
支持移动双倍速率同步动态随机存储器 (mDDR)（低功耗 DDR (LPDDR)）/DDR2/DDR3
支持通用存储器 (NAND，NOR，SRAM，等)支持高达 16 位 ECC
SGX530 3D 图形引擎
LCD 控制器
可程式实时单元和工业用通信子系统 (PRU-ICSS)
实时时钟 (RTC)
最多 2 个具有集成物理层的 USB 2.0 高速 OTG 连线埠
支持最多 2 个连线埠的 10/100/1000 乙太网交换机
串口包括：2 个控制器区域网路连线埠 (CAN)6 个 UART，2 个 McASPI，2 个 McSPI，和 3 个 I2C 连线埠
12 位逐次逼近暂存器 (SAR) ADC
3 个 32 位增强型捕捉模组 (eCAP)
3 个增强型高解析度PWM模组 (eHRPWM)
加密硬体加速器 (AES，SHA，PKA，RNG)

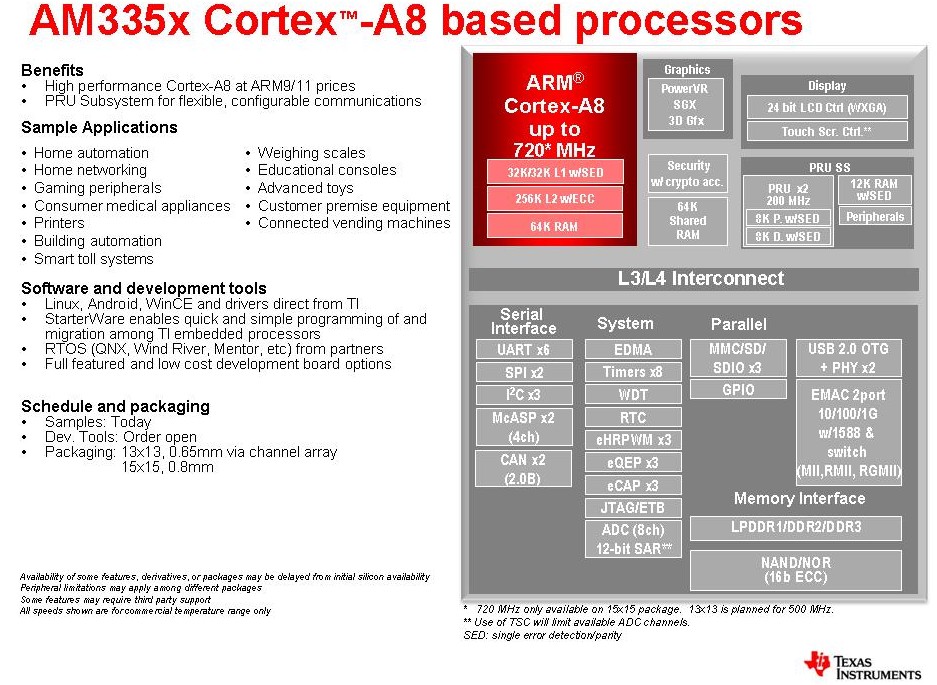

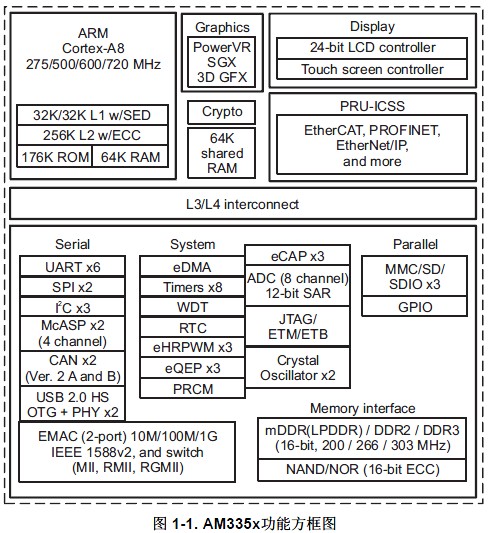

AM335X功能框图

◆採用ARM Cortex A8核心，最高主频可以达720MHZ◆带NEON协处理器，二级高速快取
◆带24位LCD控制器和触控萤幕控制器，解析度高达2048*2048
◆带2个具有集成PHY的USB2.0高速OTG
◆最多支持6个UART
◆集成2个工业用千兆乙太网MAC(10/100/1000MHZ)
◆多达2个控制器区域网路（CAN）连线埠，支持CAN2.0 A和B
◆集成2个PRU模组
◆2路多功能音频通道

AM335X框架

◆多路SPI、IIC、定时器、PWM、DMA、RTC等常用外设◆自带SGX530 3D图形加速引擎

AM335X功能框图

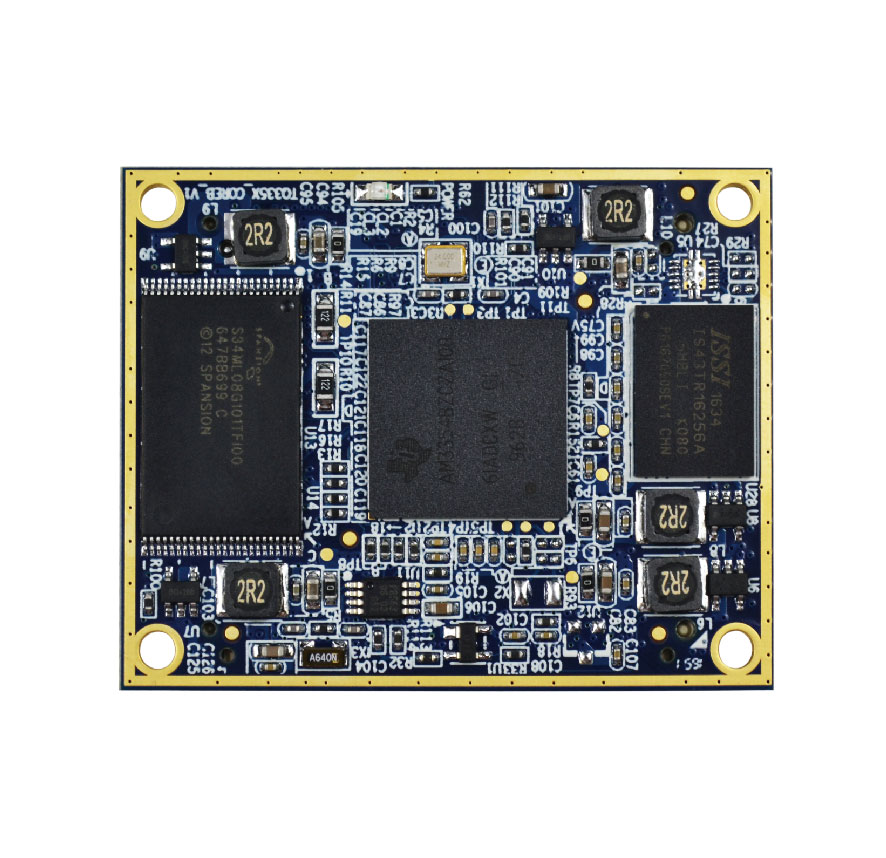

AM335X系列处理器
