内卡钳是用来测量内径和凹槽的，与外卡钳一样，它们本身都不能直接读出测量结果，而是把测量得的长度尺寸（直径也属于长度尺寸），在钢直尺上进行读数，或在钢直尺上先取下所需尺寸，再去检验零件的直径是否符合。

内卡钳是一种简单的量具，由于它具有结构简单，製造方便、价格低廉、维护和使用方便等特点，广泛套用于要求不高的零件尺寸的测量和检验，尤其是对锻铸件毛坯尺寸的测量和检验，内卡钳是最合适的测量工具。

内卡钳虽然是简单量具，只要我们掌握得好，也可获得较高的测量精度。例如内卡钳与外径百分尺联合测量内孔尺寸时，有经验的老师傅完全有把握用这种方法测量高精度的内孔。这种内径测量方法，称为“内卡搭百分尺”，是利用内卡钳在外径百分尺上读取準确的尺寸，再去测量零件的内径；或内卡在孔内调整好与孔接触的鬆紧程度，再在外径百分尺上读出具体尺寸。这种测量方法，不仅在缺少精密的内径量具时，是测量内径的好办法，而且，对于某零件的内径，由于它的孔内有轴而使用精密的内径量具有困难，则套用内卡钳搭外径百分尺测量内径方法，就能解决问题。

卡钳的使用方法有两种：卡钳在钢尺上取尺寸法和卡钳测量法。

1．卡钳在钢尺上取尺寸方法

使用内卡钳时，其取尺寸方法与外卡钳一样，只是在钢尺的端面须靠着一个辅助平面，内卡钳的一个脚也靠着该平面。

2．卡钳测量法

用内卡钳测量孔的直径时，要使两钳脚测量面的连线垂直并相交于内孔轴线，测量时一个钳脚靠在孔壁上，另一个钳脚由孔口略偏里面一些逐渐向外测试，并沿孔壁的圆周方向摆动，当摆动的距离最小时，内卡钳的开口尺寸就是内孔直径。

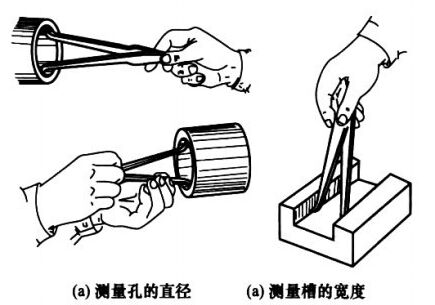

用小型内卡钳测量工件的姿势如图所示。测量时，卡钳的两个脚连线应垂直于被测工件的轴心线，并有一定的摆动距离，摆动的幅度相当于被测尺寸的1/10左右。如直径为30mm左右的内孔，摆动的幅度应为3mm左右。测量时与工件接触的鬆紧程度要适当。

内卡钳测量内尺寸的操作方法

注意：轻敲卡钳的内侧和外侧来调整开口的大小，绝不允许敲击卡钳尖端，以免影响卡钳的準确性。

1、卡钳开度的调节

钳开口大小的调整方法

首先检查钳口的形状，钳口形状对测量精确性影响很大，应注意经常修整钳口的形状。调节卡钳的开度时，应轻轻敲击卡钳脚的两侧面。先用两手把卡钳调整到和工件尺寸相近的开口，然后轻敲卡钳的外侧来减小卡钳的开口，敲击卡钳内侧来增大卡钳的开口。这会因卡钳的钳口损伤量面而引起测量误差。更不能在工具机的导轨上敲击卡钳。

2、 内径卡钳的使用

用内径卡钳测量内径时，应使两个钳脚的测量面的联线正好垂直相交于内孔的轴线，即钳脚的两个测量面应是内孔直径的两端点。因此，测量时应将下面的钳脚的测量面停在孔壁上作为支点，上面的钳脚由孔口略往里面一些逐渐向外试探，并沿孔壁圆周方向摆动，当沿孔壁圆周方向能摆动的距离为最小时，则表示内卡钳脚的两个测量面已处于内孔直径的两端点了。再将卡钳由外至里慢慢移动，可检验孔的圆度公差。用巳在钢直尺上或在外卡钳上取好尺寸的内卡钳去测量内径。就是比较内卡钳在零件孔内的鬆紧程度。如内卡钳在孔内有较大的自由摆动时，就表示卡钳尺寸比孔径内小了；如内卡钳放不进，或放进孔内后紧得不能自由摆动，就表示内卡钳尺寸比孔径大了，如内卡钳放入孔内，按照上述的测量方法能有1～2mm的自由摆动距离，这时孔径与内卡钳尺寸正好相等。测量时不要用手抓住卡钳测量，这样手感就没有了，难以比较内卡钳在零件孔内的鬆紧程度，并使卡钳变形而产生测量误差。
