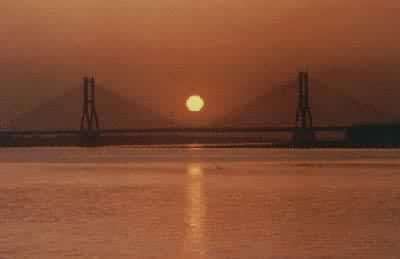

中国大跨度预应力混凝土公路斜张桥 。位于济南市北。1981年建成。正桥5孔，长488米，其中主跨 220济南黄河斜张桥米，引桥51孔。全桥长2022.8米，桥面车行道宽15 米，两侧人行道各2 米。主桥在墩塔左右按扇形对称布置斜缆索11对。索塔在立面上呈倒丫字形，全高68 米。採用塔墩固结、塔梁分离的悬浮体系。主梁用两个带风嘴的半封闭双室箱形断面，纵向、竖向均设有预应力钢筋。
基本介绍
- 中文名：济南黄河斜张桥
- 所在地区：济南市北
- 建成时间：1981年
- 全长：488米
地理位置
中国大跨度(220米) 预应力混凝土公路斜张桥。位于中国山东省济南市北侧。
历史沿革
1978年12月开工，1981年底建成。正桥为5孔预应力混凝土连续梁斜张桥,跨径为40+94+220+94+40=488米。
济南黄河斜张桥大桥介绍
引桥共51孔，由跨度30米的预应力组合箱梁组成。全桥长2022.8米，桥面车行道宽为15米,两侧人行道各2米。主梁用两个带风嘴的半封闭双室箱形断面，纵向及竖向均设有预应力钢筋。索塔在立面上呈倒Y字形,全高68米。採用塔墩固结、塔梁分离的悬浮体系。缆索採用折中型的双平行索麵，在每塔一侧各设定11对斜缆索，每对用2～4索,每索以79或121根直径5毫米高强度镀锌钢丝平行编成,用冷铸锚头。正桥索塔下两个主墩的桩基础各用直径1.5米钻孔桩24根,桩长82～88米，嵌入风化的辉长岩中。正桥边墩基础用直径1.2米钻孔桩10根,桩长63～67米。引桥墩基础用3根1.5米钻孔桩，桩长40～43米。
主梁採用挂篮悬臂浇筑法（见混凝土桥架设）施工，每浇4米移动一次挂篮。 索塔用万能桿件拼装成脚手架施工。
