单片机TCP/IP开发板（或称之为单片机TCP/IP学习板）是为提供用户学习单片机TCP/IP协定栈技术，从而设计自己的基于单片机TCP/IP项目而提供的一种开发板。51单片机、AVR单片机、PIC单片机上实现TCP/IP协定栈就比较複杂，因为TCP/IP协定栈对CPU 的速度、记忆体消耗要求比较高。
基本介绍
- 中文名：单片机TCP/IP开发板
- 别名：单片机TCP/IP学习板
- 类别：上网技术
- 注意事项：考虑价格、稳定性、 易用性等
用途
目前单片机上网技术是一个热门技术，很多高校学生选择与此相关的毕业设计，同时高校也有与此相关的项目。为了快速实现单片机TCP/IP，可以通过使用单片机TCP/IP开发板来实现。一般一个单片机TCP/IP开发板需要包含如下的内容：
1． 单片机TCP/IP协定栈：用户可以根据协定栈提供的用户接口来实现TCP的发起连线、接受连线、传送数据、接收数据、关闭连线等操作。最好是该协定栈能够兼容BSD socket接口。
2． 硬体电路板及其相关连线线：用此硬体可以建立嵌入式TCP/IP实验环境。
3． 硬体原理图：这可以方便用户将相关硬体集成到自己的电路板中。
4． 配套开发工具：在嵌入式TCP/IP实验环境中必须要有PC机端的软体，用以和开发板进行通信。
如何选择
2. 1 各类开发板
目前单片机TCP/IP一般有面向16位和32位的单片机的LWIP、面向8位单片机的uIP、面向51单片机的ZLIP等。目前51单片机上的TCP/IP协定栈以uIP和ZLIP为主，目前uIP的最高版本为V1.0，ZLIP的最高版本为ZLIP增值版V1.0。
2. 2 选择注意事项
作为单片机上网技术学习者，选择一款合适的开发板对于学习是事半功倍的，选择开发板时应该注意以下问题：
1． 价格考虑。TCP/IP开发板的最主要的东西在于TCP/IP协定栈本身，硬体的成本可以做得很低，所以不要因为低价而忽略了核心软体。对于TCP/IP协定栈可以从如下方面考虑：
a) 稳定性：商家提供的TCP/IP协定栈是否有全面的测试，是否在连续PING的情况下不断线，是否在传送接受大数据量（例如10M以上）时不丢失任何位元组？对于使用者来说如果协定栈不稳定，那幺对于项目的顺利开发将带来很大麻烦。
b) 易用性：使用单片机TCP/IP开发板的用户一般都对于嵌入式TCP/IP的使用不太了解，这就需要开发板提供更加完善的资料和使用手册。包括函式定义、更多的例子程式等。
c) 厂家的技术：某些厂家只是仿冒他人的开发板，用户在使用中遇到的问题根本无法给于解答。这就需要用户问清楚该协定栈是否是厂家自己设计的。
2． 外包装和质量保证：外包装不好可是使得用户收到时，开发板已经在运输过程中受损而无法使用。
使用
下面介绍如何使用TCP/IP开发板来进行项目开发。
3. 1 开发板套件
为了建立单片机TCP/IP开发环境，需要一套开发套件，一般包含有：①开发板。②开发板光碟。③USB线。④对连网线。⑤普通网线。⑥串口线。其中TCP/IP协定栈相关资料在②开发板光碟上，③USB线一般用于从PC机USB连线埠获得电。网线用于和PC机通信，⑥串口线用于和PC机串口通信。
3. 2 开发板部件

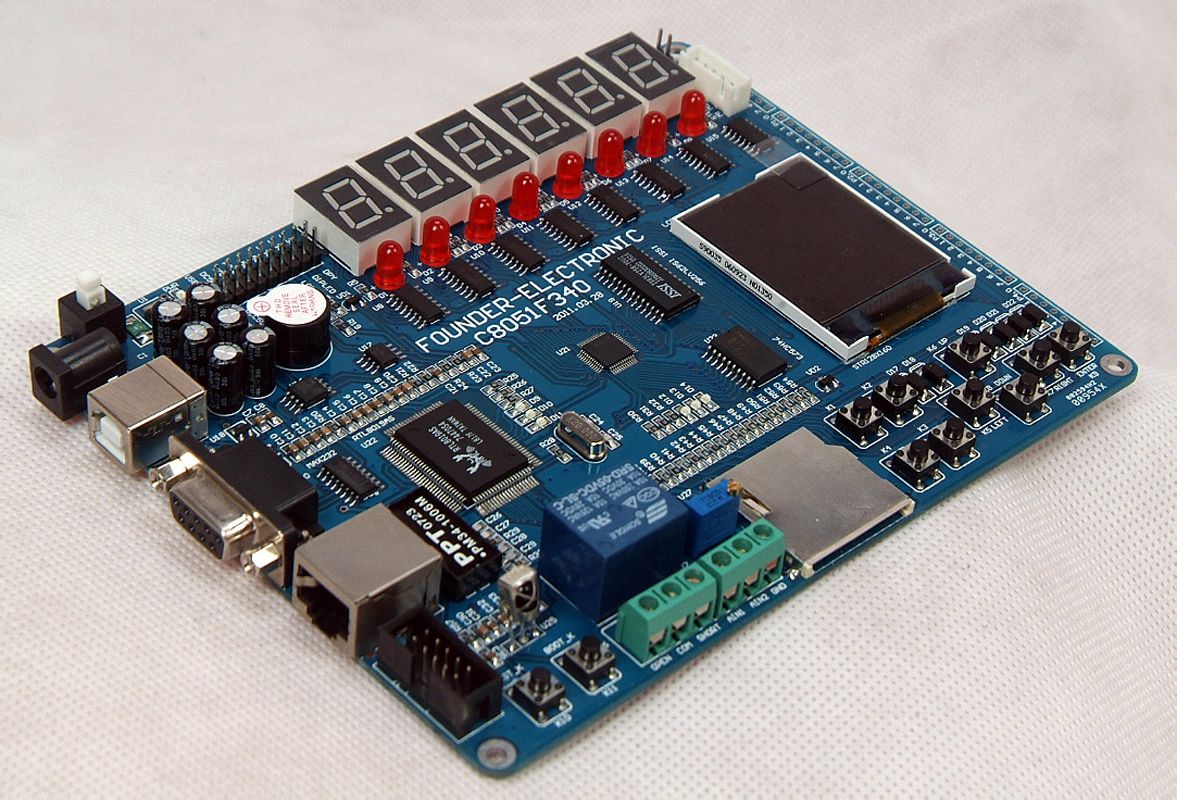

一个开发板本身是一个单片机系统，包含有CPU、RAM、电源模组、网路模组。网路模组有很多选择，这里以RTL8019AS为例来说明。对于外部接口，最主要的是：⑨网线接口和⑩串口，它们是开发板和PC连线的接口。
3. 3 建立开发环境
建立单片机TCP/IP开发环境的步骤有如下几步：
1． 连线：连线是将开发板与PC机的串口连线，给开发板上电，然后将开发板连线到和PC在同一个网段中。
2． 安装软体：需要安装开发板的编译环境。对于51单片机，一般选用KeilC51作为编译器。设定IP地址，由于必须要求PC机和开发板处于同一个网段，所以需要将PC机的IP位址设定为开发板IP位址的同一个网段的IP位址（有时候也需要设定为特定的IP位址）。
3． 测试连线：一般可以通过PING命令，例如ping 192.168.0.2 –t来测试开发板和PC机的网路是否处于连通状态。
3. 3 开发基于开发板的新程式
这里介绍如何在不修改开发板硬体的基础上，开发自己的单片机TCP/IP程式。开发新程式就是在开发板提供的TCP/IP协定栈的基础上开发套用层的协定。由于TCP层和IP层都已经提供，所以用户不用考虑其中的运行机制。TCP/IP协定栈一般为用户提供如下的接口：
1． 初始化协定栈和释放协定栈的函式接口，类似Init(), Release()之类的函式。
2． 提供类似BSD socket的socket, sendto, recvfro, connect, bind, listen, accept, send, recv, closesocket, shutdown, getpeername, getsockname, htonl, htons, ntohl, ntohs, inet_addr,inet_ntoa,ioctlsocket,setsockopt, getsockopt,select等API函式，用户调用此类函式进行发起连线、接受连线、传送数据、接收数据、关闭连线等操作。
3． 接受连线、接收数据、被动关闭的处理：由于此类操作是上位机发起的，所以TCP/IP协定栈必须提供一套机制来处理此类事件的发生。一般来说有两种方法：
a) 主动等待：例如使用BSD的recv()函式等待数据的到来。
b) 回调机制：採用类似MFC的OnReceive()函式的回调机制，也即是说在接收到数据的时候会自动调用OnReceive()函式。
那幺用户如何使用以上的接口来实现远程控制、远程数据採集呢？方法很简单。
例如现在需要实现一个对LED灯的亮和灭的远程控制套用。首先PC机使用TCP/IP传送工具例如SocketDlgTest程式传送一个位元组的“1”到开发板（根据开发板的IP位址传送）。开发板在OnReceive函式中发现收到的是“1”，那幺就通过P1连线埠将灯打开；反之如果收到的是“0”则将灯熄灭。
如果是实现一个远程数据採集的套用，例如定时进行温度採集。首先PC机使用SocketDlgTest程式等待发来数据。开发板每隔一段时间採集一个数据，然后通过send()函式将数据传送给PC机（根据PC机的IP位址传送），这样PC就接收到了当前的远程温度数据。
4. 3 开发基于新硬体的程式
通过“开发基于开发板的新程式”一节的介绍后，开发基于新硬体的程式就相对容易了。这只要根据相应的硬体调整通过单片机的控制连线埠例如P1进行控制或者数据採集即可。
