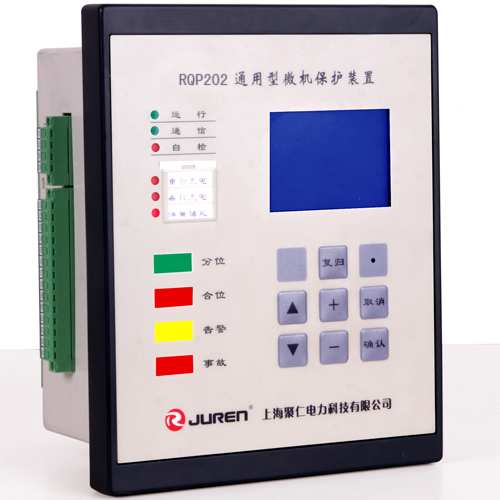

英文： Relay protection andautomatic device

现代继电保护自动装置可分为两种形式，一种是採用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态範围窄，精度不高。另一种是採用开关电源，功放採用数字功放，，是继电保护测试仪的发展方向。

微机继电保护测试仪是一个新型智慧型化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。　现代微机继电保护测试仪可分为两种形式，一种是採用传统的OCL功放，体积大，重量在25Kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态範围窄，精度不高。另一种是採用开关电源，功放採用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。　可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备GPS触发功能。　继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着计算机技术、微电子技术、电力电子技术的飞速发展，套用最新技术成果不断推出新型高性能微机继电保护测试装置是技术进步的必然趋势。继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和複杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，套用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。继电保护测试仪是在参照中华人民共和国电力行业标準《继电保护微机型试验装置技术条件》（DL/T 624 ─ 1997）的基础上，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它採用可单机独立运行，亦可联接其它电脑运行的先进结构，主机内置高性能工控机和高速数位讯号处理器，真16位DAC模组、新型模组式高保真大功率功放，自带TFT真彩色LCD显示器和嵌入式微机键盘。既可以单机独立操作，也可以连线笔记本电脑操作。操作功能强大，体积小，精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高。

1、10个通道同时输出，即同时输出不同频率、相位的三路电压及三路电流、一路3U0，电压0-120V，电流0-40A/三相。　2、微机继电保护测试仪採用8.4寸TFT（800*600）真彩液晶显示屏，可依据现场採光环境设定界面颜色，提供直观图象显示，便于观测。　3、下位机採用精简稳定的Windows ce嵌入式作业系统，Windows界面操作风格，应用程式简小，运行速度快，系统稳定，界面风格友好快捷。　4.微机继电保护测试仪率先在业界採用快捷键方式操作实验，全一体化设计，主机内置滑鼠，键盘，也可外接滑鼠跟键盘，更加方便用户的使用习惯．　5、採用最新美国TI公司的DSP及大规模可程式器件FPGA，1448点波形模拟，使测试仪具备更佳瞬态回响，及更良好的幅频特性，并是国内独家使用16位串口DA，进一步提高输出精度　6、可对各类型电压、电流、频率、功率、阻抗、谐波、差动，同期微机继电保护测试仪的继电器等分别以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验，可测试高压线路保护（单、双端测试）、自动重合闸、中间继电器、同步继电器、过激磁保护、反时限正负序过流保护、定时限正负序过流保护、复压闭锁过流保护、频率及低周减载保护、逆功率保护、失步保护、定予接地保护、负序零序及相间功率保护、故障回放。具备GPS触发功能。

1．二次调度中所有单个元件的测试(电流、电压、时间、差动、平衡、负序、距 离、功率方向、反时限、频率、同期、重合闸等继电器)。　2．整组传动，能摸拟各种简单或複杂的瞬时性，永久性，转换性故障，可在基 波上叠加暂态直流分量。　3．能随意叠加各次谐波，叠加初始角及含量线上可控。　4. 可分相输出不同频率交流量、交直流两用。　5. 专用低周单元,可方便测试微机低周低压减载保护。　6．各种保护时间特性的自动扫描。功率及阻抗保护特性曲线的扫描。　7．微机主变保护差动比例及谐波制动特性的自动测试。　8．整组距离、零序、过流保护自动测试。　9．用户可程式测试单元，以满足特殊试验用途，例备自投装置的测试。　10．电机失磁失步、反激磁、逆功率及同期等各种保护的测试。

中华人民共和国电力行业标準DL/T 624-1997《继电保护微机型试验装置技术条件》。

◆ 满足现场所有试验要求。SX-3400型具有标準的四相电压，三相电流输出，电压125V/相，电流30A/相。三相併联可达90A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。

◆ 各种技术指标完全达到电力部颁发的DL/T624-1997 《继电保护微机型试验装置技术条件》的标準。

◆ 单机独立运行，内置高性能工控机，主频300~600MHZ，记忆体128M，硬碟6~12G，运行 Windows XP作业系统。

◆ 国内同行业首先採用进口拉丝不鏽钢面板，不鏽钢键盘，同时採用触摸式滑鼠，克服了轨迹球滑鼠操作不灵活、容易损坏的缺点，并选用8.4寸,解析度为800*600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用.

◆ 主控板採用DSP+FPGA结构,16位DAC输出,对基波可产生每用2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度.

◆ 功放採用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

◆ 採用USB接口直接和PC机通讯，无须任何转接线，方便使用。

◆ 可连线笔记本电脑运行。笔记本电脑与工控机使用同一套软体，无须重新学习操作方法。

◆ 具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

◆ 配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
