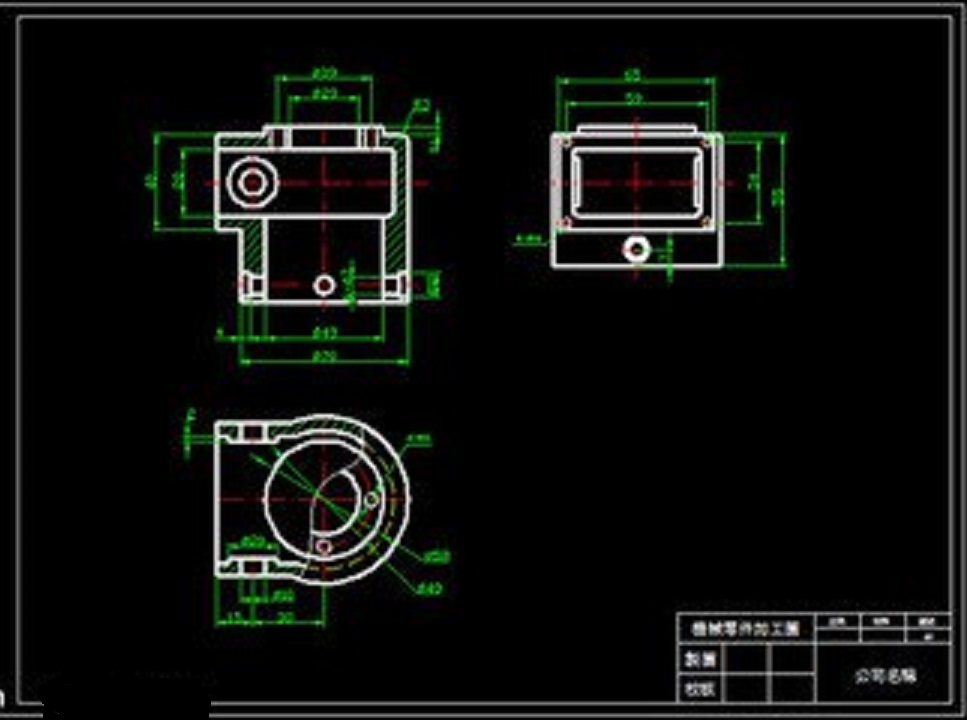

绘图档案，简言之即用来作图的程式档案（软体），通常是指计算机用于绘图的一组程式，多个程式的汇集，组成功能齐全、能够绘製基本地图图形和各类常用地图的程式组，称为绘图档案系统，或称为绘图软体包。绘图档案通常用高级算法语言编写，以子程式的方式表示，每个子程式具有某种独立的绘图功能。绘图软体包是绘图子程式的汇集，可包括几十个至几百个子程式。用户根据需要，调用其中一部分子程式，绘製某种图形或一幅地图。
基本介绍
- 中文名：绘图档案
- 外文名：plotting file
- 释义：自动绘图指令的集合
- 特点：自动绘图
- 又名：绘图软体
- 本质：用来作图的程式档案
定义
绘图档案是自动绘图指令的集合。在地图自动绘图中，是控制自动绘图机绘画地图的档案。
设计準则
通用性的绘图软体，是由计算机地图製图专业人员设计的。
设计準则如下:
完整性
有一套完整的软体，软体应儘可能满足广大用户的基本绘图要求。
一致性
程式的功能名字，调用序列、数据格式、错误处理、坐标系统等都应简单一致。
独立性
软体套用高级语言编写，不依赖绘图设备，经过少量修改便能移植到多种计算机上，驱动各种绘图设备。
档案的完备性
包括绘图软体功能、内容和结构说明，程式框图和变数说明，使用手册等计算机档案。它是软体的重要组成部分，应提供给用户。
常用绘图档案格式
3ds.max为3d max格式 。
dwg 为cad格式。
prt.asm.drw为pro-e格式，分别是零件、组件、工程图。
CATPart 为catia格式
3dm为rhino格式
stp.igs.x-t等为通用的3D格式，基本所有的软体都能打开。
plt绘图档案
- 选择－设定－绘图仪，绘图仪选HPGL2，连线埠选档案。
- 档案－绘图仪选择－勾选需要绘製的内容。
- 档案－绘图－选要绘製的草图或者样片，以及要绘製的布料、样片、号码，还有是网状图还是逐号码，点击确定保存plt绘图档案。
ET输出设定
一、如何用ET软体生成后缀名为*.plt的档案？
1、在Windows主画面，选择开始â设定â印表机。
2、将HP430的连线埠设定改为“列印到档案” 。
3、进入排料模组â打开一个档案。
4、选输出功能â此时会弹出一个输入档案名称的对话框。
5、在对话框中输入档案名称：例：d:\aaa.plt 并按确定键。
二、如何直接将后缀名为*.plt的档案，在DOS状态下输出？
1、在Windows主画面，选择开始â程式â附属档案âC:\命令提示符。
2、进入存储*.plt档案的盘符，如果档案存在D糟的根目录下，则需输入D:回车。
3、如果绘图仪连线的是COM1口，则按此方式输入列印命令：copy aaa.plt com1回车。
4、此时绘图仪应已接到指令，开始列印。
三、如何将后缀名为*.plt的档案，用“ET硬体调试”程式输出？
1、打开ET硬体调试程式。
2、选打开档案功能，将档案类型选为*.*。
3、将aaa.plt档案打开。
4、选档案选单中的“通过印表机驱动程式输出”，选HP430的驱动即可。
ET连线输出设备设定
ET连线输出设备:例如服装大师绘图仪安装方法：
1、安装HP430驱动程式，添加印表机，将印表机名称改为：ET笔式。如是网路版需将印表机共享。
2、选中我的电脑按右键属性进入系统特性设定，选硬体按设备管理器进入，双击连线埠项选中通讯连线埠（COM1），按右键属性进入通讯连线埠属性设定，按连线埠设定将流控制改为硬体，按高级进入高级选项卡，将接收缓冲区及传输缓冲区设为最低，确定。至此串口属性设定完必。（注：接哪个串口就设定哪个串口。）
3、打开排料模组，进入绘图仪设定。在设备名处选ET笔式，图仪类型处选常用笔式1（如诠脑），有效宽度需小于实际纸宽填写（即有效绘图宽度），笔式每页长度：40（此处不可随意更改）。选好后按添加OK即安装完毕。
4、校正：打开排料模组，进入绘图仪设定，按绘製校正矩形即会列印一张100*60的矩形，将实际测量所得尺寸填入长、短边测量值，按修改。再按校验校正结果看结果是否正确。正确绘图仪即可投入生产。
vista系统中ET的验证方法
验证时光碟机里面先放一块vista安装光碟，打开ET软体，提示要验证时选中光碟机，不要确认，这时候“确认”图示是亮的，换上ET安装光碟，点确认。
用ET服装cad软体生成后缀名为*PLT的档案
很多服装绘图仪可以用随身碟列印，但是要先做成PLT档案。那幺如果用ET服装CAD软体生成后缀名为*PLT的档案
一、如何用ET软体生成后缀名为*.plt的档案？
1、在Windows主画面，选择开始，设定，印表机。
2、将HP430的连线埠设定改为“列印到档案”。
3、进入排料模组，打开一个档案。
4、选输出功能，此时会弹出一个输入档案名称的对话框。
5、在对话框中输入档案名称：例：d:aaa.plt，并按确定键。
二、如何直接将后缀名为*.plt的档案，在DOS状态下输出？
1、在Windows主画面，选择开始，程式，附属档案，C：命令提示符。
2、进入存储*.plt档案的盘符，如果档案存在D糟的根目录下，则需输入D：回车。
3、如果绘图仪连线的是COM1口，则按此方式输入列印命令：copy aaa.plt com1回车。
4、此时绘图仪应已接到指令，开始列印。
三、如何将后缀名为*.plt的档案，用“ET硬体调试”程式输出？
1、打开ET硬体调试程式。
2、选打开档案功能，将档案类型选为*.*。
3、将aaa.plt档案打开。
选档案选单中的“通过印表机驱动程式输出”，选HP430的驱动程式输出即可。
