绘图笔是装在自动绘图机上的各种绘图画笔。常见的有墨水笔、原子笔、尼龙笔尖、墨水原子笔等。有些绘图机上装配有不同宽度与各种颜色的绘图笔。用以绘製技术图纸的专用笔。根据绘图工作的需要，採用自来水笔原理和结构，进行设计和製造。在笔桿内部有贮水结构，在绘图时能连续不断地供水。
基本介绍
- 中文名：绘图笔
- 解释：装在自动绘图机上的笔
- 分类：墨水笔、原子笔、尼龙笔尖等
- 相关学科：美术

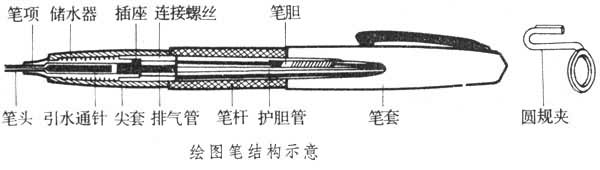

20世纪50年代，联邦德国推出针管型笔头绘图笔，已为国际上普遍採用。绘图笔墨水採用碳素类颗粒颜料为显色剂。绘图笔由针管笔头(尖)、笔
项、引水通针、储水器、连线螺丝、笔胆、笔桿、笔套、圆规夹、护胆管、衬套及密封件等零部件组成（见图）。为使绘图笔储水器内气压与外界大气压保持相对平衡，保证绘图时能连续供水，设计有进气通道。为防止外界温度、气压突变而引起漏水，设计有储水环槽。高级绘图笔笔套内设有双重密封结构，防止墨水挥发乾涸。 绘图笔按用途分为手工使用和仪表使用两大类，后者包括数控绘图仪、计算机控制自动绘图仪及计算机终端输出纪录用笔等；按吸水方式分为吸水式、灌水式和换芯式等。
绘图笔
绘图笔

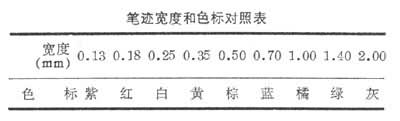

绘图笔绘图笔绘图笔规格按笔头划出线条的宽度共分9档,每档规格用笔桿上的色标表示。
