N-农用电缆 L-铝线芯 V-聚氯乙烯 H-橡套 CY-充汕 0-无

V-聚氯乙烯塑胶绝缘电缆 　 X-橡皮 F-氯丁橡皮护套 D-不滴流 1- 1-纤维层 　 X-橡皮绝缘电缆 　 Y-聚乙烯 L-铝套 F-分相护套 2-双钢带 2-聚氯乙烯套

YJ-交联聚乙烯绝缘电缆 　 　 Q-铅套 P-贫油乾绝缘 3-细圆钢丝 3-聚乙烯套

ZQ-纸绝缘电缆 　 　 V-聚氯乙烯 P-禁止 4-粗圆钢丝

Y-聚乙烯套 Z-直流

1、是以接线号作为标称：如18AWG或16AWG。

2、Conductor colour codes导体颜色标称：L：Live（hot）火线 Black 黑 N：Neutral 中线 White 白 E：Earth（ground）地线 Green 绿 第四条导线 Red 红 第五条导线 Yellow 黄 第六条导线 Orange 橙

以平方毫米作为标称： 如0.75mm22、Conductor colour codes导体颜色标称：L：Live（hot）火线Brown 棕N：Neutral 中线Blue 蓝E：Earth（ground）地线Green/Yellow 绿/黄

single core flexible cord 单芯软电线

TF twin-twisted flexible cord 双芯绞合软电线

FF flat flexible cord 扁形软电线

CTF cabtyre cord 圆形电线

K oval 卵形

H heat-resistant insulation 耐热绝缘

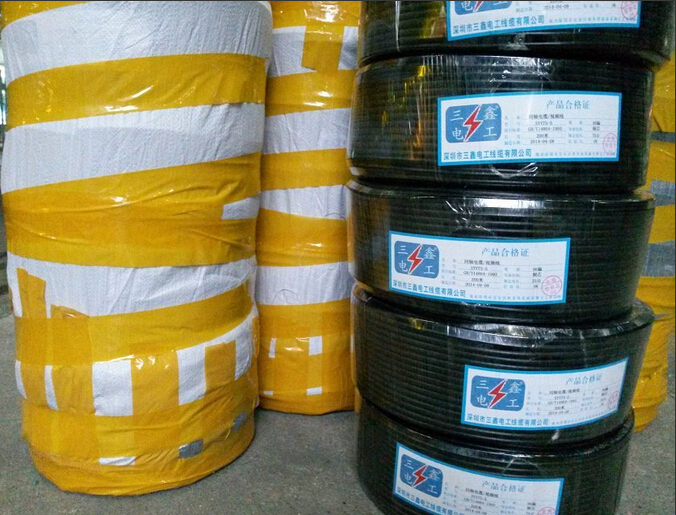

线缆主要由pvc塑胶粒子加工护套绝缘以及各种规格的铜丝绞合成缆

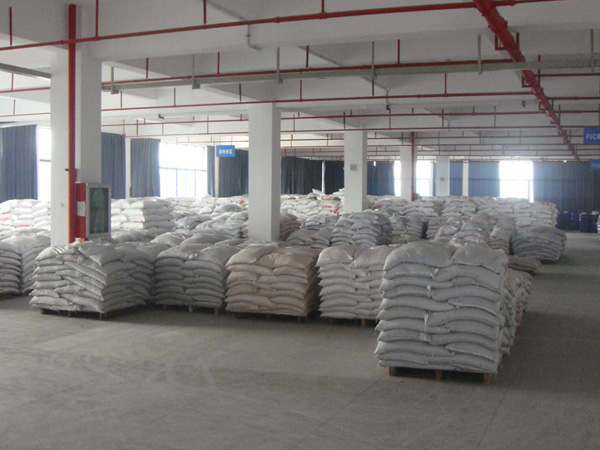

线缆主要原料PVC是把控线缆质量的关键之一

一、电线电缆产品製造的工艺特性：

1．大长度连续叠加组合生产方式

大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：

（1）生产工艺流程和设备布置

生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。

（2）生产组织管理

生产组织管理必须科学合理、周密準确、严格细緻，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。反之，如果某个单元长度过长，则必须锯去造成浪费。

（3）质量管理

大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。质量缺陷越是发生在内层，而且没有及时发现终止生产，那幺造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要幺报废整条电缆。它无法拆开重装。

电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡迴检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。

2．生产工艺门类多、物料流量大

电线电缆製造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑胶、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。

电线电缆製造所用的各种材料，不但类别、品种、规格多，而且数量大。因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重複利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。

电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。

3．专用设备多

电线电缆製造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并儘可能高速生产的要求，从而形成了线缆製造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。

电线电缆的製造工艺和专用设备的发展密切相关，互相促进。新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和套用。如拉丝、退火、挤出串联线；物理髮泡生产线等专用设备，促进了电线电缆製造工艺的发展和提高，提高了电缆的产品质量和生产效率。

二、电线电缆的主要工艺

电力电缆

电线电缆是通过：拉制、绞制、包覆三种工艺来製作完成的，型号规格越複杂，重複性越高。

1．拉制

在金属压力加工中.在外力作用下使金属强行通过模具（压轮），金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。

拉制工艺分：单丝拉制和绞制拉制。

2．绞制

为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。

绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。

3．包覆

根据对电线电缆不同的性能要求，採用专用的设备在导体的外面包覆不同的材料。包覆工艺分：

A．挤包：橡胶、塑胶、铅、铝等材料。

B．纵包：橡皮、皱纹铝带材料。

C．绕包：带状的纸带、云母带、无硷玻璃纤维带、无纺布、塑胶带等，线状的棉纱、丝等纤维材料。

D．浸涂：绝缘漆、沥青等

三、塑胶电线电缆製造的基本工艺流程

1．铜、铝单丝拉制

电线电缆常用的铜、铝桿材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。

2．单丝退火

铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.

3．导体的绞制

为了提高电线电缆的柔软度，以便于敷设安装，导电线芯採取多根单丝绞合而成。从导电线芯的绞合形式上，可分为规则绞合和非规则绞合。非规则绞合又分为束绞、同心复绞、特殊绞合等。

为了减少导线的占用面积、缩小电缆的几何尺寸，在绞合导体的同时採用紧压形式，使普通圆形变异为半圆、扇形、瓦形和紧压的圆形。此种导体主要套用在电力电缆上。

4．绝缘挤出

塑胶电线电缆主要採用挤包实心型绝缘层，塑胶绝缘挤出的主要技术要求：

4．1．偏心度：挤出的绝缘厚度的偏差值是体现挤出工艺水平的重要标誌，大多数的产品结构尺寸及其偏差值在标準中均有明确的规定。

4．2．光滑度：挤出的绝缘层表面要求光滑，不得出现表面粗糙、烧焦、杂质的不良质量问题

4．3．緻密度：挤出绝缘层的横断面要緻密结实、不準有肉眼可见的针孔，杜绝有气泡的存在。

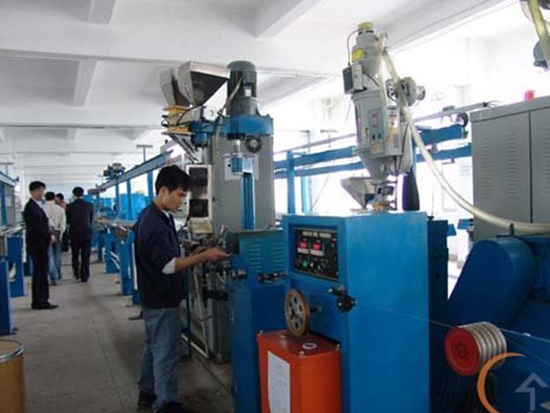

成缆工艺设备

5．成缆

对于多芯的电缆为了保证成型度、减小电缆的外形，一般都需要将其绞合为圆形。绞合的机理与导体绞制相仿，由于绞制节径较大，大多採用无退扭方式。成缆的技术要求：一是杜绝异型绝缘线芯翻身而导致电缆的扭弯；二是防止绝缘层被划伤。

大部分电缆在成缆的同时伴随另外两个工序的完成：一个是填充，保证成缆后电缆的圆整和稳定；一个是绑扎，保证缆芯不鬆散。

6．内护层

为了保护绝缘线芯不被铠装所疙伤，需要对绝缘层进行适当的保护，内护层分：挤包内护层（隔离套）和绕包内护层（垫层）。绕包垫层代替绑扎带与成缆工序同步进行。

7．装铠

敷设在地下电缆，工作中可能承受一定的正压力作用，可选择内钢带铠装结构。电缆敷设在既有正压力作用又有拉力作用的场合（如水中、垂直竖井或落差较大的土壤中），应选用具有内钢丝铠装的结构型。

8．外护套

外护套是保护电线电缆的绝缘层防止环境因素侵蚀的结构部分。外护套的主要作用是提高电线电缆的机械强度、防化学腐蚀、防潮、防水浸人、阻止电缆燃烧等能力。根据对电缆的不同要求利用挤塑机直接挤包塑胶护套。

1、 视频线 摄像机到监控主机距离≤200米，用RG59（128编）视频线。 摄像机到监控主机距离>200米，用SYV75-5视频线。 2、 云台控制线 云台与控制器距离≤100米，用RVV6×0.5护套线。 云台与控制器距离>100米，用RVV6×0.75护套线。 3、 镜头控制线 採用RVV4×0.5护套线。 4、解码器通讯线 应採用RVVP2×1禁止双绞线 5、 摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用BVV6m铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：

1、 视频线敷设注意事项

a、 若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用RG59视频线，若超过200米，应该採用SWY-75-5视频线，以保证监控图像的质量。

b、 对于安装在电梯内的摄像机，在电梯井内布线应採用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。

c、 如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。

2、 控制线敷设注意事项

a、 在模拟监控系统中，若安装配云台变焦镜头的摄像机，并採用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可採用RVV6×0.5护套线，；当距离大于100米时，云台控制线应採用RVV6×0.75护套线，镜头控制线均採用RVV4×0.5护套线。 如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。

b、 在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机採用RS485汇流排进行通信。布线应採用RVVP2×1禁止双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而RS485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。 解码器有AC 220V和AC 24V两种供电类型，若选用AC 24V解码器，则一般由AC 24V变压器统一供电。特别需要注意的是，由于有些解码器输出的DC 12V电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12V）供电。

3、 摄像机电源线敷设注意事项

市面上採用DC 12V供电的普通摄像机工作电流约为200~300mA，一体化摄像机为350~400mA。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布RVV2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应採用大功率的12V直流稳压电源集中供电。 在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1mm的铜导线每100m的电阻是1.8Ω）。对于一幢楼的监控，施工时一般用2条2.5~6mm的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条RVV2×1或RVV2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用RVV2×0.5护套线一一对应供电。
