目前，市场上主要有两种网点测量仪：二维网点测量仪和三维网点测量仪。二维网点测量仪只能测量版面上的二维信息（长和宽），而三维网点测量仪还可以测量网点的深度，进而推算出容墨量、纹理深度等一系列关键的版面状态参数。

二维网点测量仪主要由照明光源、图像採集系统、数字图像处理系统等三个基本部分组成。通过这三个部分就可实现对网点面积率的测定。

实际印刷中使用的二维网点测量仪大都利用特製的环状LED的照明光源对被铡物进行照明，在保证光源稳定的同时便于操作者将检测仪的镜头对準要检测的图像。这是因为LED为冷光无热辐射灯泡具有体积小、寿命长(达10000h以上)、光输出稳定、易驱动、数位化、抗震性、易维护和绿色环保等优点。接近D65国际标準光源，作为仪器光源是十分理想的。

多个这样的单色LED灯泡按一定的机械条件组合，就形成了二维网点测量仪的LED环形照明系统。通常是由30个LED组成，每10个为一组，成120度角分开，按一定的频率旋转，每组LED由各单色LED组合而成，最后的光谱输出覆盖整个可见光範围且饱和。

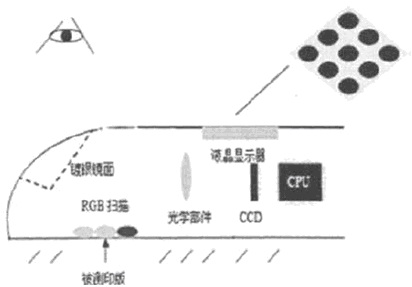

LED照明

图像採集系统是藉助装置内的光学设备（CCD图像感测器）扫描实现的。扫描后，图像再被转换为8位或24点阵图像档案，从而把图像转变成大量的图像元素（像素），放大图像可以看出像素参差不齐，为减少图像粗糙的边缘，必须在捕捉及记录图像时具有较高的清晰度。

由于图像信号为非电量，需要通过CCD图像感测器转化为电量，再通过中间转换电路对感测嚣输出信号进行处理和装换，使它能被微机或装置内部的处理系统软体所接受。

二维网点测量仪的图像感测器是被测信号的第一次变换，它是将非电信号变换成电信号。为了将它输入到微处理器中进行实时处理，数字图像处理系统需要再进行滤波、放大，变换成标準的电信号送给A/D转换器进行第二次变换，模拟的电信号被转换成数字量送入微处理器中，以便对其作进一步的处理。二维网点测量仪在测量过程中对数字图像的採样和量化也是通过装置内的A/D转换器来实现的。

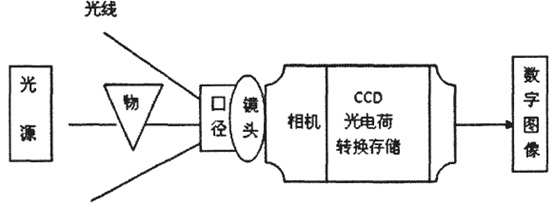

二维网点测量仪的测量原理如下：

(1) 先对印品的被检测区域图像进行照明，被印品反射的光经过光学成像系统到达光电感测器。

(2) 经过光电感测器，将图像信号转变为电信号，并输出。

(3) 对光电传惑器的输出信号进行採集，并利用数位化的方法进行处理，最后识别被检测区域的各墨色面积覆盖率及其相关参数。

所以，二维网点测量仪要完成的基本功能是：对给定区域的图像进行数位化採集并存储；对採集的图像信息进行处理；输出运算结果(即显示或反馈运算结果)，达到预期的印刷效果，从而降低对操作人员的经验要求，降低废品率，降低印刷成本。

工作原理

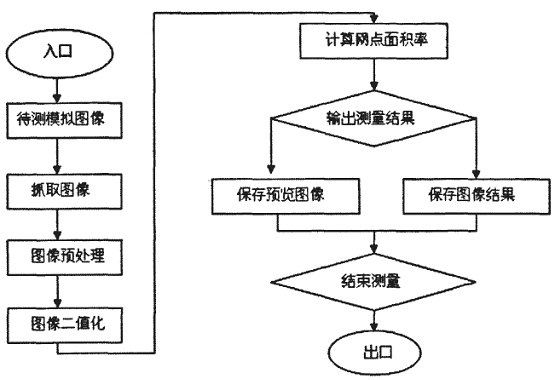

二维网点测量仪的工作流程如下：

1. 首先通过装置前端的镀银镜面图像框用来同步实时显示网点显微图像，并与检测仪上的观测孔一起完成测量定位。

2. 定位后，按动仪器面板中间的开始按钮，图像感测器开始从待测图像中抓取图像，保存预览图像；

3. 接着完成网点面积率检测前的预处理，包括图像感测器的校正和图像的处理；

4. 检测网点面积率，即从预处理的图像中分析出网点面积率并把结果显示出来。

国内外相继研究开发出了性能各异的二维网点测量仪产品。这些仪器的结构、操作各有特色，但基本功能大致相同，除能快速、精确地检测印版的网点面积率外，还能精确、快速地检测网点直径(网点尺寸)、加网线数、加网角度，并能在LED显示屏或计算机显示器上显示网点形状。

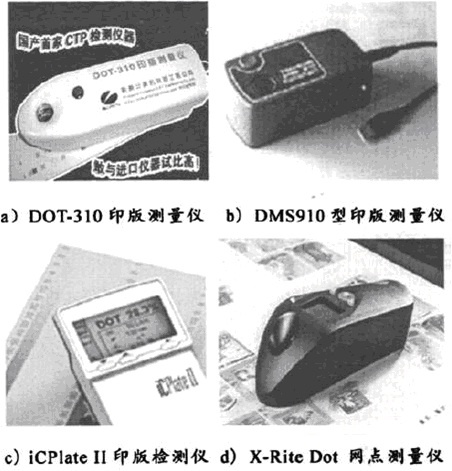

目前，国内外的二维网点测量仪主要可以分为两大类，一类是通过一个USB接口连线外部计算机完成图像处理的二维网点测量仪，主要代表为DOT-310国产二维网点测量仪和国产DMS910测试仪；另一类是不通过计算机完成图像处理，而是通过装置内部配备的中央微处理晶片完成信号处理，并将结果直接显示在一起的液晶显示屏上的二维网点测量仪，主要代表有格灵达公司开发的携带型iCPlate II二维网点测量仪和爱色丽公司的X-Rite dot印版测量仪等，都是国外开发和进口的仪器。

儘管两类检测仪的测量原理都相似，测量的对象也基本相同，但是其测量精度却有很大差别。国产的测量精度最高可达到0.2%，而国外进口的产品测量精度却能达0.1%。

二维网点测量仪只能测量版面上的二维信息（长和宽），而三维网点测量仪还可以测量网点的深度，进而推算出容墨量、纹理深度等一系列关键的版面状态参数。因此，三维网点测量仪具有更加强大的版面检测功能。

三维网点测量仪主要针对凹印版、压纹版等凹凸版面上的网点（网穴）进行面积和深度三维测量的仪器。对于使用化学蚀刻、机械雕刻、雷射雕刻等方式加工而成的凹版、柔版、网纹辊版、丝网版、印花版等版面，它可以对版面上的网点（网穴）进行三维测量显示、分析处理、列印输出，从而实现对版面的质量控制。

三维网点测量仪分为携带型和配套式两种类型。

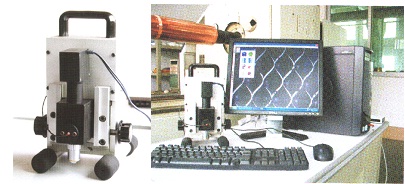

携带型三维网点测量仪是21世纪出现的新生事物。21世纪初叶，随着市场中对版面检测日益凸显的便携性要求，北京罗赛尔科技有限公司于2002年率先研製出世界上第一台携带型三维网点测量仪并投入市场，迅速被製版印刷龙头企业所採用。运城製版、精工製版、中钞、保钞、中邮、罗德印刷、江阴申通製版、常州广宇製版等几十家企业先后採购了该设备。

配套式三维网点测量仪原本是电子雕刻机的选配件之一。早期的配套式三维网点测量仪一般都是随电子雕刻製版机从国外进口的。近些年，随着电子雕刻製版机国产化进程的深入，国内厂家也纷纷研製出与自产的配套式三维网点测量仪。

世界第一台携带型三维网点测量仪

目前市场上，携带型三维网点测量仪已经逐渐形成主流，即使製版厂採购电子雕刻製版机或雷射雕刻製版机，一般也会採用携带型三维网点测量仪作为配套设备。

配套式三维网点测量仪

三维网点测量仪的组成部分如图所示。由以下部分构成：

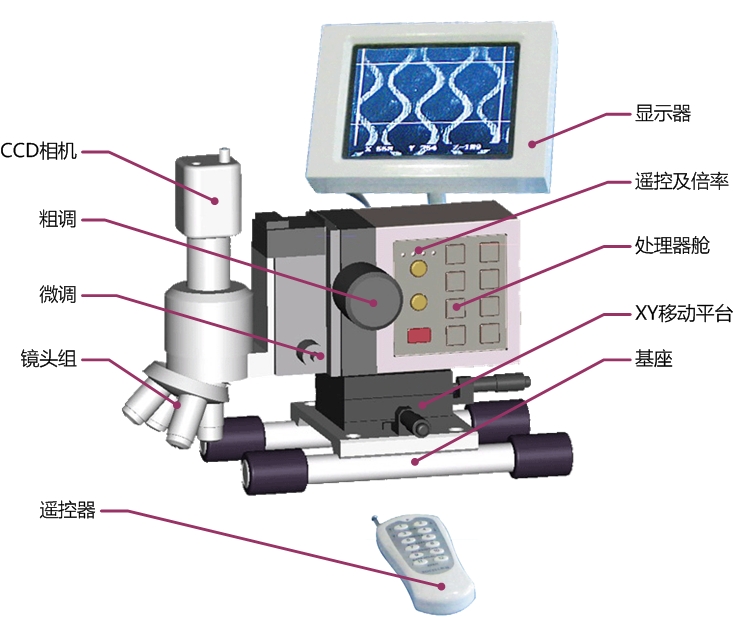

系统结构说明

基座。将三维网点测量仪架设在待测版面之上；

XY移动平台。使三维网点测量仪能够左右前后移动，在不必移动三维网点测量仪基座的情况下，使镜头能够对準测量目标；

处理器舱。内置三维网点测量仪的中央处理器、存储等电子控制部分，是三维网点测量仪的大脑；

遥控和倍率显示。遥控视窗可以接受遥控器的指令，倍率显示指示灯能够显示当前镜头的倍率；

显示器。显示器可以显示镜头和相机所观测到的图像；

镜头组。一组倍率不同的镜头。用户可以选择适当倍率的镜头以观测不同的对象；

CCD相机。是一个工业摄像机，将光学镜头观测到的影像转变为电子图像；

粗调和微调旋钮。使镜头可以上下移动以观察网点不同深度的图像；

遥控器。可以遥控三维网点测量仪的XYZ三维运动。使用遥控器可以避免人工转动旋钮时造成三维网点测量仪的震动从而影响观测。

三维网点测量仪主要用于： 凹印版辊、特种版版辊、 陶瓷网纹版、柔版等凹凸版面的质量检查。

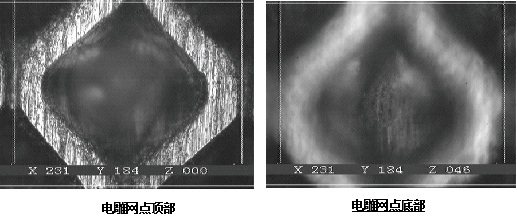

电雕网点的底部和顶部

特种版版面检查

陶瓷网纹版的版面检查

柔版版面检查

由于三维网点测量仪比较複杂，本文仅做简单介绍，详细说明请见中文百科词条：三维网点测量仪。
