网路综合布线系统(Premises Distributed System,简称PDS)是一种集成化通用传输系统，在楼宇和园区範围内，利用双绞线或光缆来舆信息，可以连线电话，计算机，会议电视和监视电视等设备的结构化信息传输系统。PDS使用标準的双绞线和光纤，支持高速率的数据传输。PDS使用物理分层星型拓扑结构，积木式，模组化设计，遵循统一标準，使系统的集中管理成为可能，也使个信息点的故障，改动或增删不影响其它的信息点，使安装，维护，升级和扩展都非常方便，并节省了费用。
基本介绍
- 中文名：网路综合布线实训室
- 外文名：Premises Distributed System
- 简称：PDS
- 类型：集成化通用传输系统
含义
网路综合布线实训室就是利用模拟墙和配线端接等设备，真实模拟网路综合布线的环境，从而能让受训者进行综合布线工程设计、施工、验收、测试、运行和维护的训练，从而掌握综合布线工程技术流程，成为网路综合布线的专业技术人才。
意义
1、完成教学实训任务
完成《计算机网路技术》和《网路综合布线技术》等专业课教学实训任务，开展“工学结合”和“任务驱动型”教学与实训活动。
2、提高学生实践经验，体现“零”距离就业的办学思想
开展网路综合布线工程技术的实训，提高学生实践经验和动手能力，毕业后能够从事网路
综合布线系统工程项目的设计、预算、施工、监理、维护和管理等专业技术工作。
3、培养社会急需人才，提高学生就业率，保证生源
培养一批有知识、懂专业技术、熟练掌握工程技术的专业人才，满足快速发展的网路和通讯行业对专业人才的急需，提高学生在IT和通讯行业的就业率。以高就业率保证生源和生源质量。
4、全国高校教学评估实训室建设需要
2006年以来，新兴的网路综合布线实训室具有实践操作性强，学生喜欢，性价比高、利用率高等优点，多次受到国评专家的肯定和讚扬，也是计算机类专业必备的实训室。
5、国家示範性高等职业院校建设需要
6、中央财政採购和实训基地建设项目需要
2007年以来，中央实训基地建设项目审批非常重视新兴的网路综合布线实训室项目，凡是上报的院校都得到了批准立项。
7、重点学校和重点专业建设需要
8、精品课程建设需要
9、全国职业院校技能大赛需要

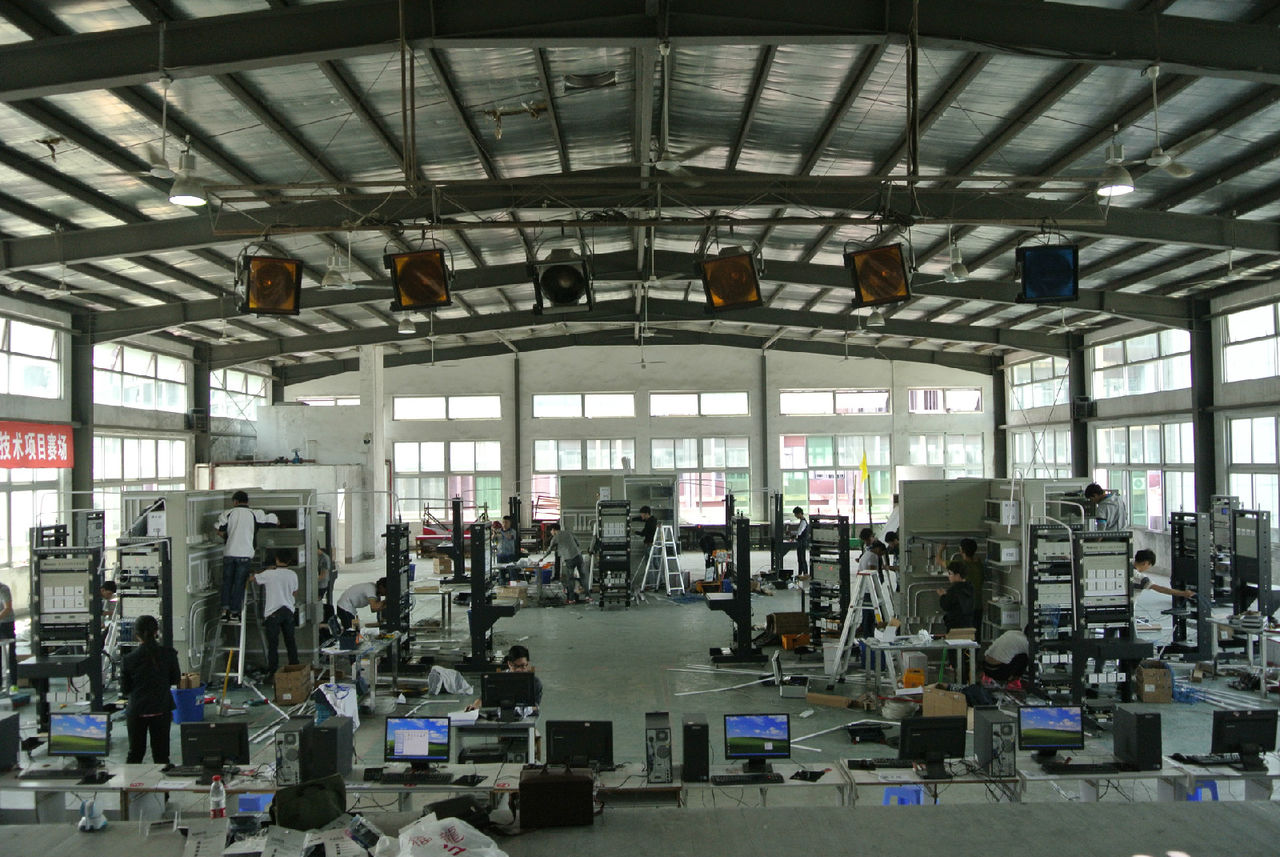

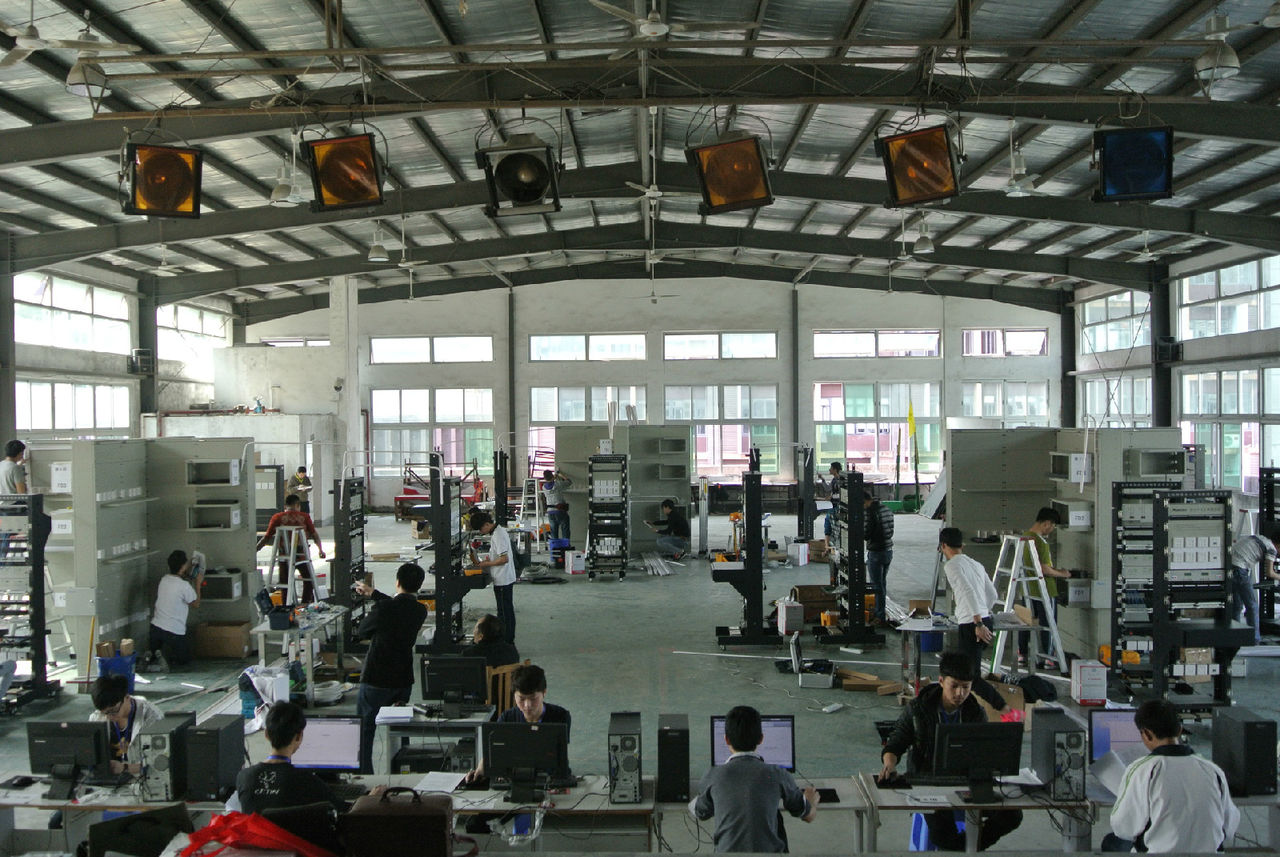

比赛现场(北讯杯)
比赛现场(北讯杯)2009年开始，全国职业院校技能大赛中职组计算机类竞赛项目中增加了网路综合布线技术比赛项目，要求“校校有比赛，层层有选拔”。教育部周济部长认为“普教有高考，职教有大赛”，全国职业院校纷纷按照大赛方向开设网路技术专业，网路综合布线技术特别适合职业院校培养目标和学生就业。
10、贯彻教育部行业标準需要
教育行业标準JY/T0402－2008《计算机套用与软体技术专业仪器设备配备标準》，从2009年3月1日实施。标準规定开设《计算机套用与软体技术专业》必须要有网路综合布线实训室。
11、贯彻国家标準和技术白皮书的需要
随着GB50311《综合布线系统工程设计规範》和GB50312《综合布线系统工程验收规範》国家标準颁布，以及《综合布线系统管理与运行维护系统设计白皮书》等技术白皮书要求，对网路综合布线系统工程设计、施工、验收、监理、维护等提出了非常严格的规定，市场急需大批专业工程技术人员。
主要功能
1、网路配线和端接工程技术实训功能。
多种链路组合端接技术实训，熟练掌握网路配线端接基本技术。每次端接有指示灯直观显示连线状况和线序，直观显示和判断跨接、反接、短路、断路等故障。

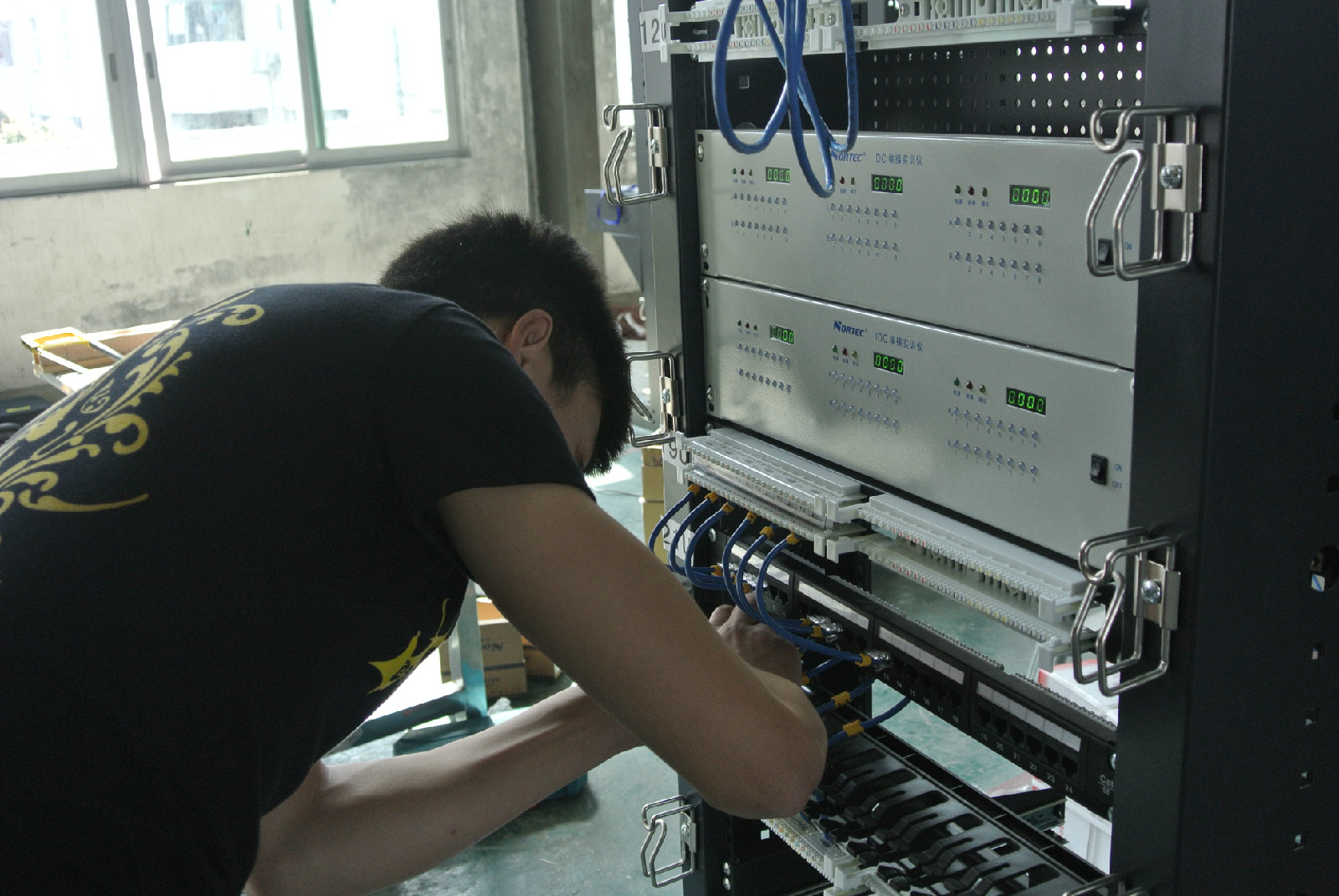

端接施工
端接施工2、网路配线端接常见故障模拟和显示功能。
故障检测能够直观模拟永久链路、信道链路的各种故障，并且有指示灯直观显示跨接、反接、短路、断路等故障。
3、综合布线系统--工作区子系统设计和实训功能。
设计图纸--点数统计表--编制材料表--预算—按图实训/考核—实训报告。
4、综合布线系统—水平子系统设计和实训功能。

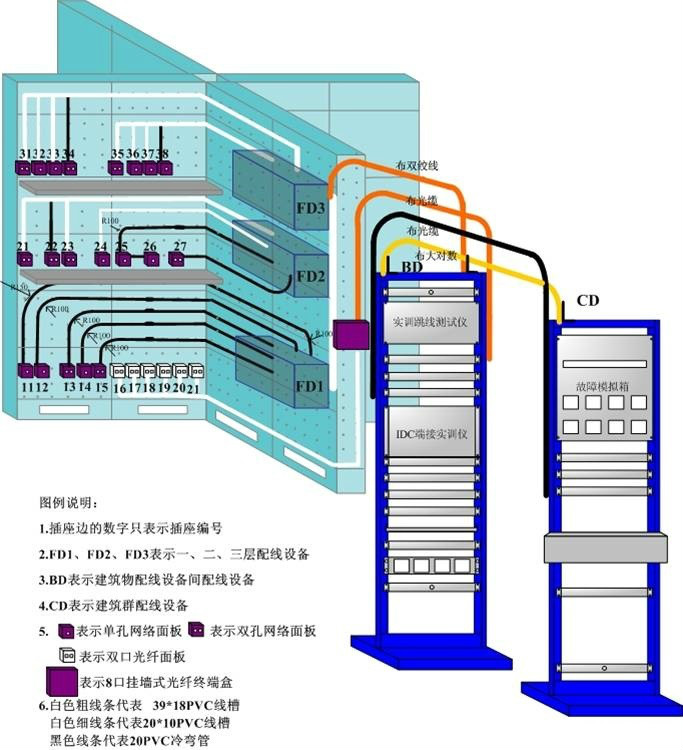

综合布线设计
综合布线设计设计图纸--编制材料表--工程预算—按图实训操作—实训考核—实训报告。
5、综合布线系统—设备间子系统设计和实训功能。
设计图纸--编制材料表--工程预算—按图实训操作—实训考核—实训报告。
6、综合布线系统—管理间子系统设计和实训功能。
设计图纸--编制材料表--工程预算—按图实训操作—实训考核—实训报告。
7、综合布线系统—垂直子系统设计和实训功能。
设计图纸--编制材料表--工程预算—按图实训操作—实训考核—实训报告。
8、综合布线系统—建筑物子系统设计和实训功能。
管槽施工
管槽施工设计图纸--编制材料表--工程预算—按图实训操作—实训考核—实训报告。
9、综合布线系统--材料现场製作和加工功能。
10、综合布线系统维护管理实训功能。
11、网路综合布线常用工具/器材等展示功能。
专业展示柜分别展示铜缆、光缆、工具、器材等。
12、网路测试实训功能。
光纤损耗测试
光纤损耗测试同时提供了多个网路测试分析链路平台。
13、光纤熔接实训功能。
设备和性能
1、带显示系统的网路配线实训装置
型号：NEB0515。
规格：长0.6米，宽0.53米，高1.8米。
结构：安装有带显示系统的网路压接线实验仪1台，网路跳线测试仪1台，配线架2个，110跳线架2个，理线环2个，零件/工具盒1个，地弹式RJ45网路连线埠、RJ11语音连线埠和220V电源连线埠各1个，1人/台同时实训。

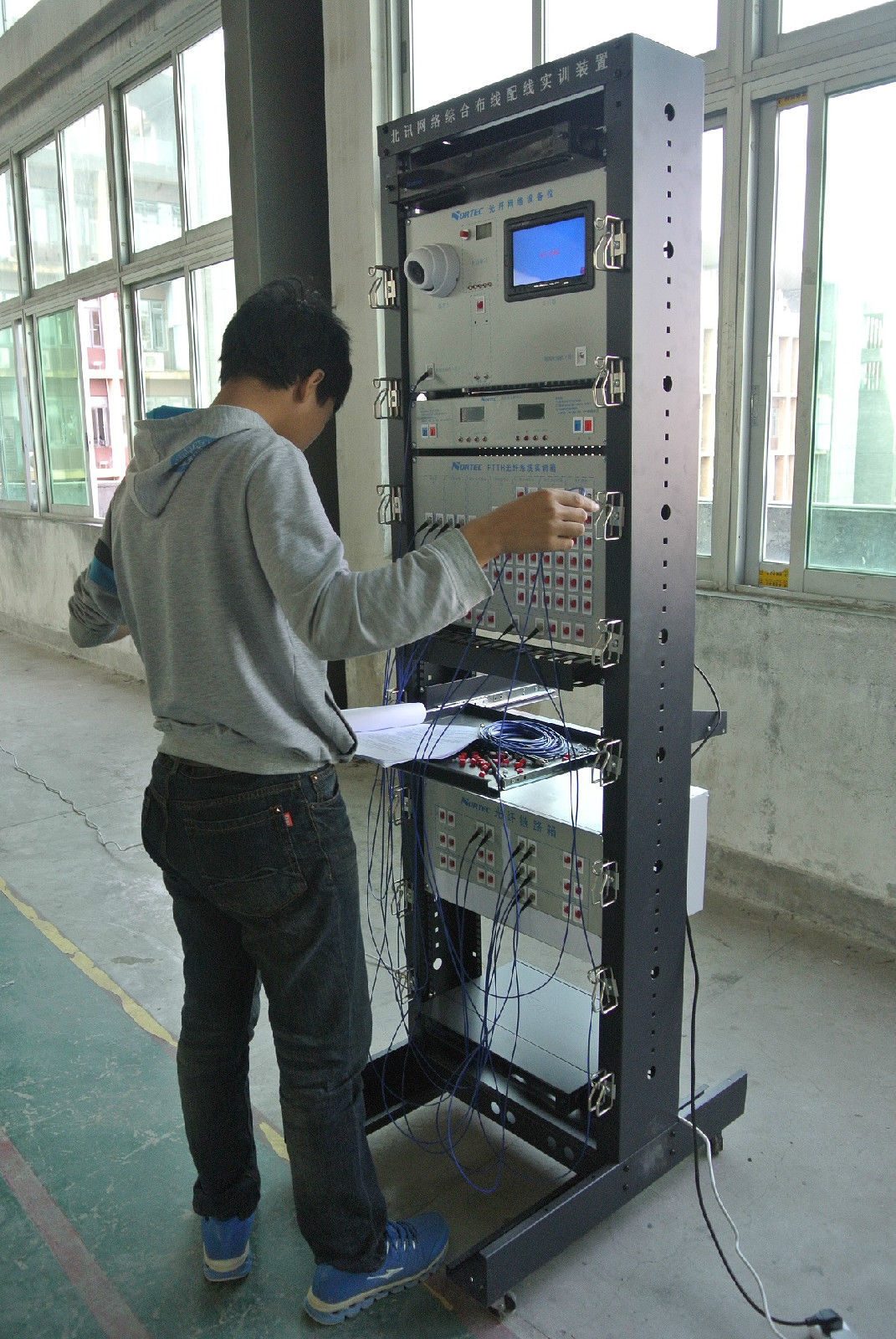

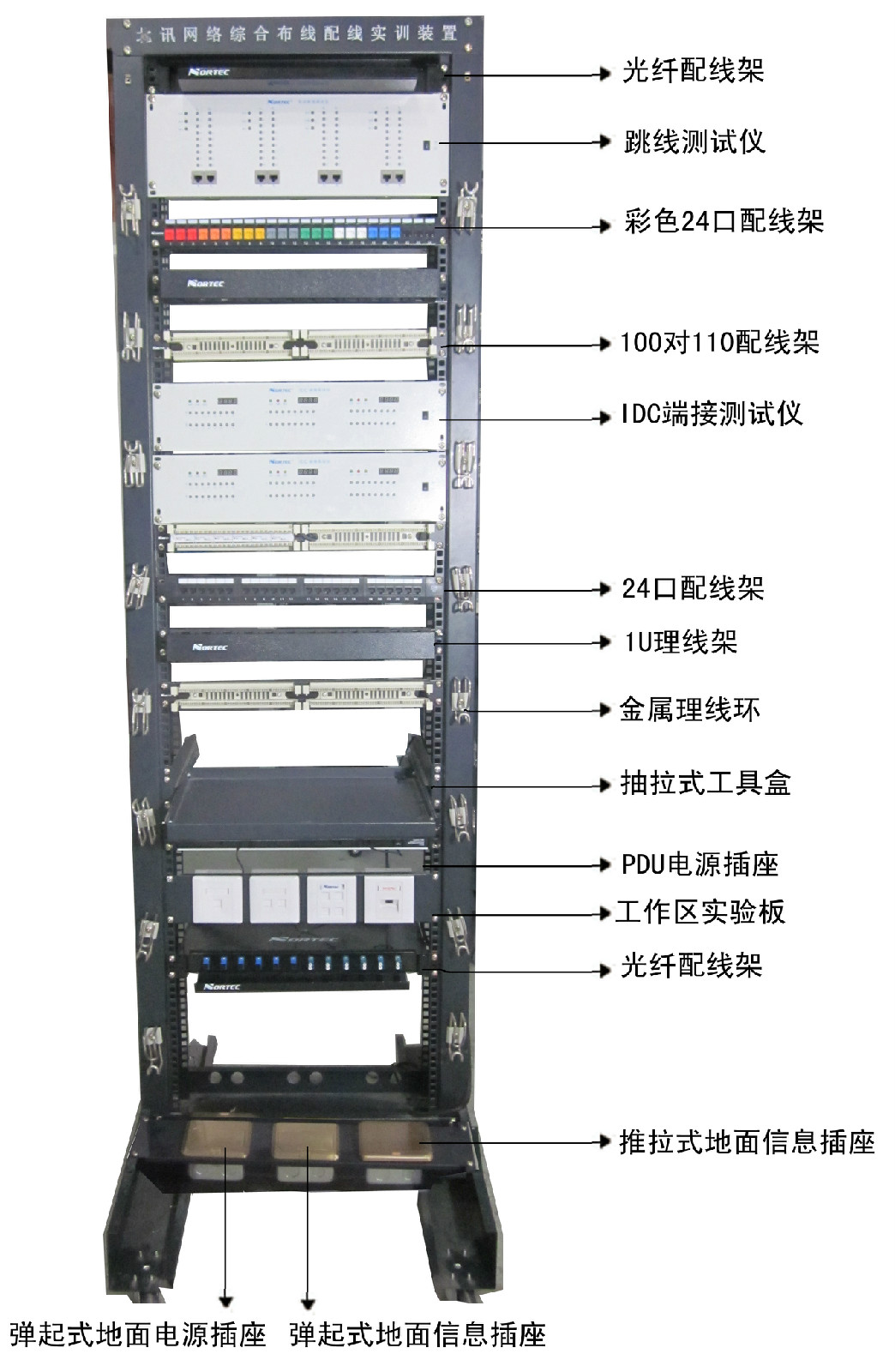

综合布线配线实训装置
综合布线配线实训装置实训功能：
（1）能够进行网路双绞线配线和端接实训，每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连线状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网路双绞线的跨接、反接、短路、断路等故障。
（2）能够製作和测量4根网路跳线，对应指示灯显示两端RJ45接头的压接线端接连线状况和线序，每根跳线对应8组16个指示灯直观和持续显示连线状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
（3）能与网路配线架、通信跳线架组合进行多种端接实训，仿真机柜内配线端接。
（4）能够模拟配线端接、永久链路常见故障，如：跨接、反接、短路、断路等。
（5）实训设备具有5000次以上的端接实训功能。
（6）能够搭建多种网路链路和测试链路的平台。
2、全钢结构的网路综合布线实训装置1套
型号：NEA0512
规格：长7.92米，宽2.64米，高2.6米。
每个模组尺寸：长1.2米，宽0.24米，高2.6米。
结构：全钢结构，由12个模组组成12个角，每个角3人，满足36人同时实训。每个角区域模拟三层建筑结构，配套三个6U实训专用机柜。同时或者交叉模拟网路综合布线工程的12个工作区、12个设备间、12个垂直、12个水平、12个管理等子系统实训。模组化设计，能按教室尺寸合理布局，适合任意楼层安装。

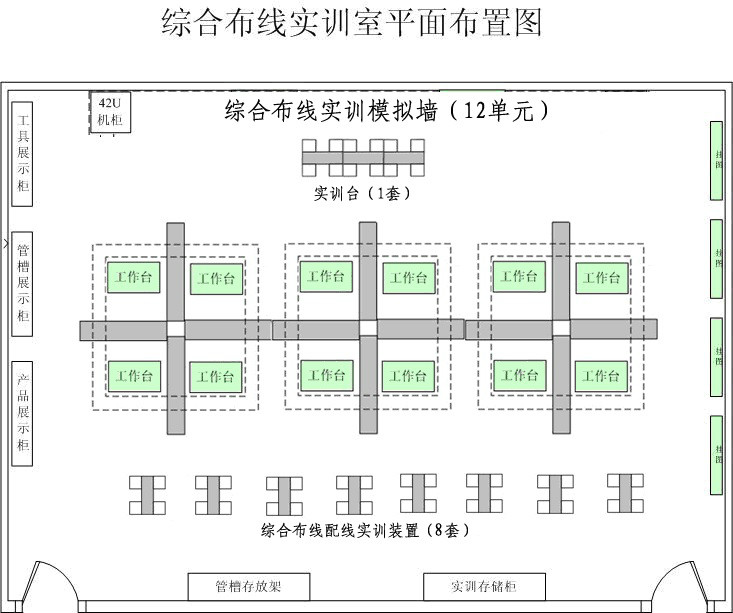

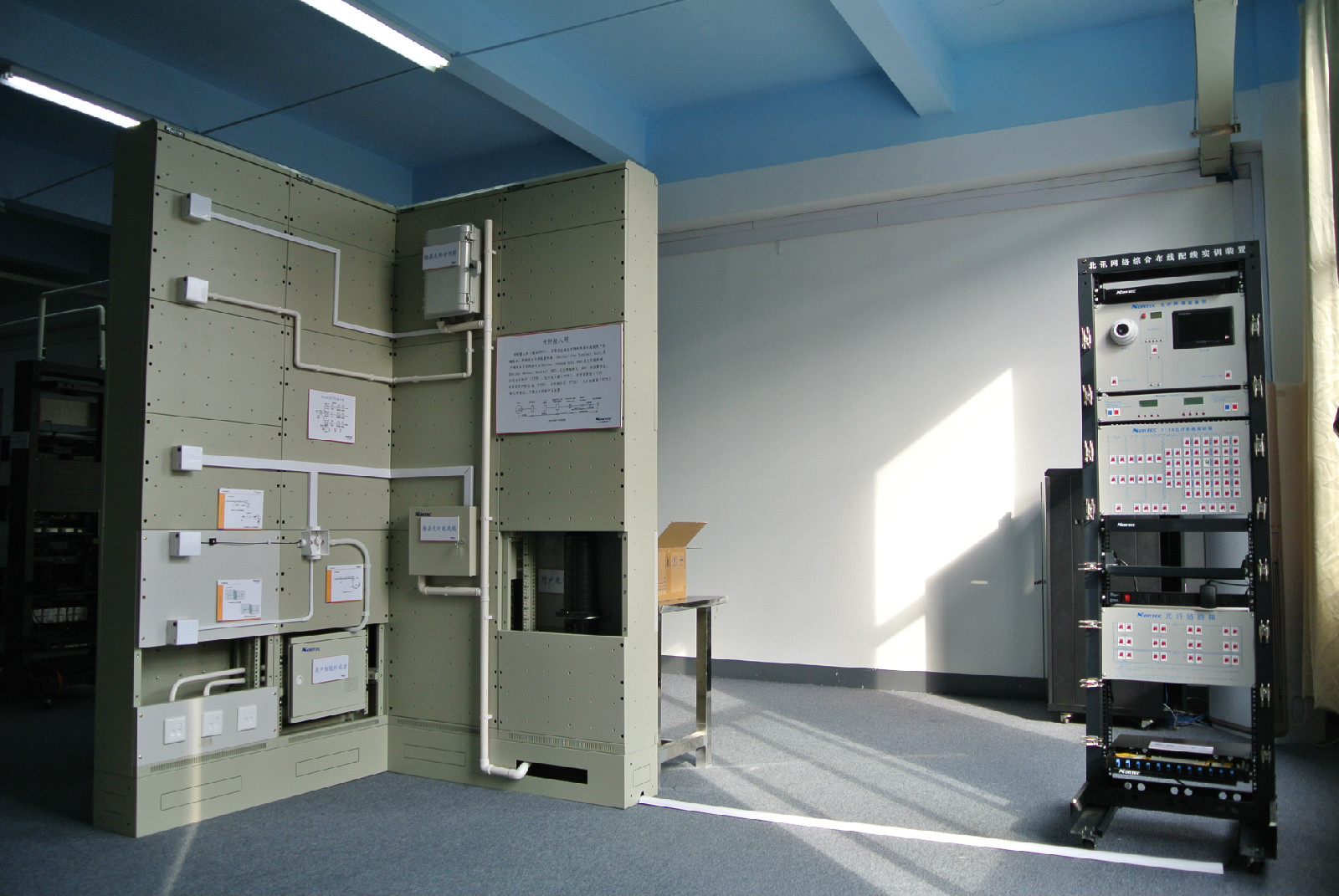

综合布线实训室部署图
综合布线实训室部署图功能：
（1）具有网路综合布线设计和工程技术实训平台功能。
（2）保证24名学生同时实训，满足12组学生（每组3人）同时或者交叉进行综合布线工程七个子系统实训功能。
（3）能够同时开展12个工作区子系统或12个设备间子系统或12个垂直子系统或12个水平子系统等项目的实训功能。
（4）综合布线实训设备为全钢结构，预设各种网路设备、插座、线槽、机柜等安装螺孔，实训过程保证无尘操作，重点突出工程技术实训。
（5）保证实训次数10000次以上，实训设备十年以上寿命。
（6）实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
（7）具有搭建多种网路永久链路、信道链路和测试链路的平台功能。
（8）扩展功能强大，能够扩展为监控系统、报警、智慧型化管理系统实训平台等。
3、网路综合布线系统展示装置
规格：全钢结构，长5.52米，宽1.44米，高2.8米，带灯光控制系统。
FTTH展示单元
FTTH展示单元每个模组尺寸：长1.2米，宽0.24米，高2.6米。
结构：全钢结构，由9模组组成4个角，模拟2间三层六个区，七色展示各个子系统。包括办公室、智慧型化家居、银行、酒店客房、网路机房、垂直系统等。
功能：
（1）七种颜色分别展示综合布线系统的各个子系统。按照赤、橙、黄、绿/青、蓝、紫的光谱顺序分别展示网路综合布线的七个子系统。连线关係清楚，易学便认。
综合布线展示单元
综合布线展示单元（2）七种彩色灯光闪烁展示各个子系统。各个子系统有对应的彩色灯带不断闪烁。使複杂系统变得简单、清晰和有趣。
（3）突出典型套用案例展示。重点模拟展示了家居、银行、办公室客房等不同工作区综合布线各子系统的实际套用。
（4）实物与模板结合展示。小型或廉价常用器材实物展示，大型或昂贵器材模板展示，抗静电地板用钢化玻璃代替。
（5）能够设计和展示各种网路综合布线永久链路和网路链路测试。
数据中心展示单元
数据中心展示单元（6）能够扩展为智慧型化管理系统、现场汇流排系统展示实训平台。
（7）全钢结构，模组化组装，展示灵活，美观安全，寿命长，适合各个楼层安装。
4、网路综合布线器材展示柜4台

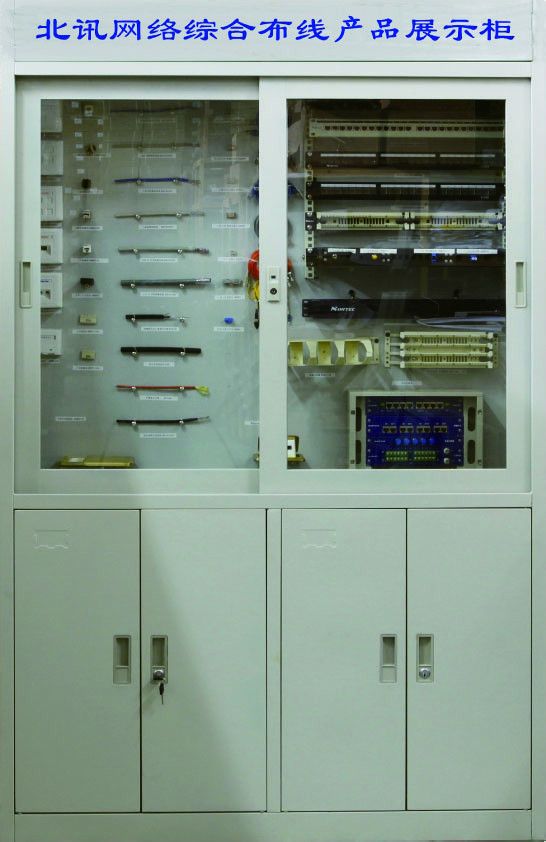

铜缆展示柜规格：长1.25米，宽0.35米，高2米。
结构：
（1）密度板外框+全钢展板+玻璃门结构。玻璃柜内安装钢板，在钢板上固定和展示各种材料、工具、设备等，可经常调整展示内容和方式。
（2）全钢展板预置多种安装孔，万种方式、拆装方便、快速布展、无痕布展。
（3）採用亚克力玻璃门，螺丝固定，安全牢固。
产品功能：
（1）铜缆器材展示：超五类铜缆、六类铜缆、阻水铜缆、地毯电缆、铜缆跳线、RJ45模组、RJ11模组、RJ45头、RJ11头、双口地弹插座、面板+底盒、 台24口RJ45配线架、50回110配线架、100回110配线架、理线环、标记环、铜缆样品展板、铜缆连线迴路等。

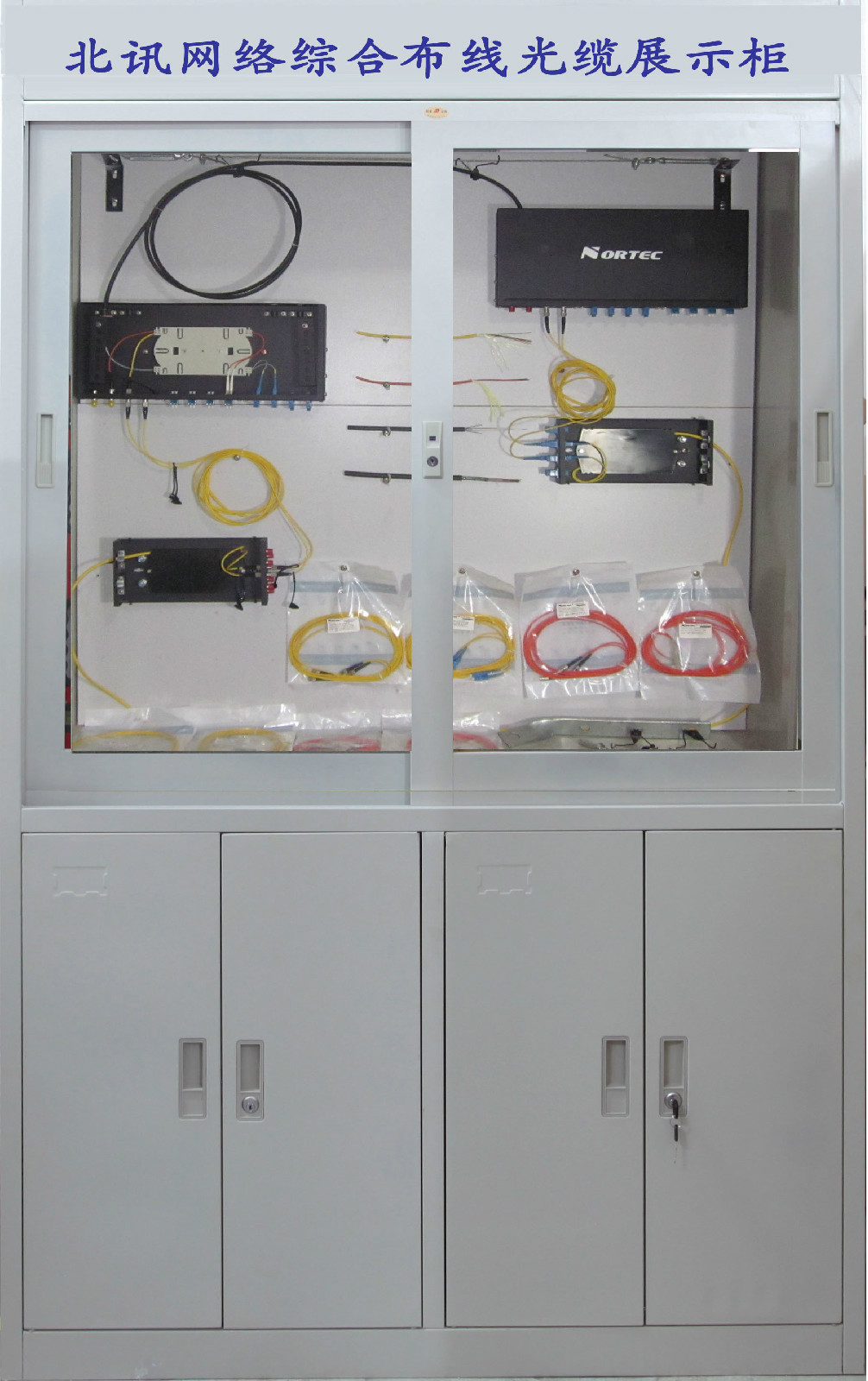

光缆展示柜
光缆展示柜（2）光缆器材和工程实例展示：室外光缆、室内光缆、光纤、光缆熔接盒、光缆配线架、ST偶合器、SC偶合器、ST—ST跳线、SC-SC跳线、ST-SC跳线、架空钢缆、挂鈎、紧线器、绕线器、拉攀、支架、架空钢缆+光缆工程模拟实例等。

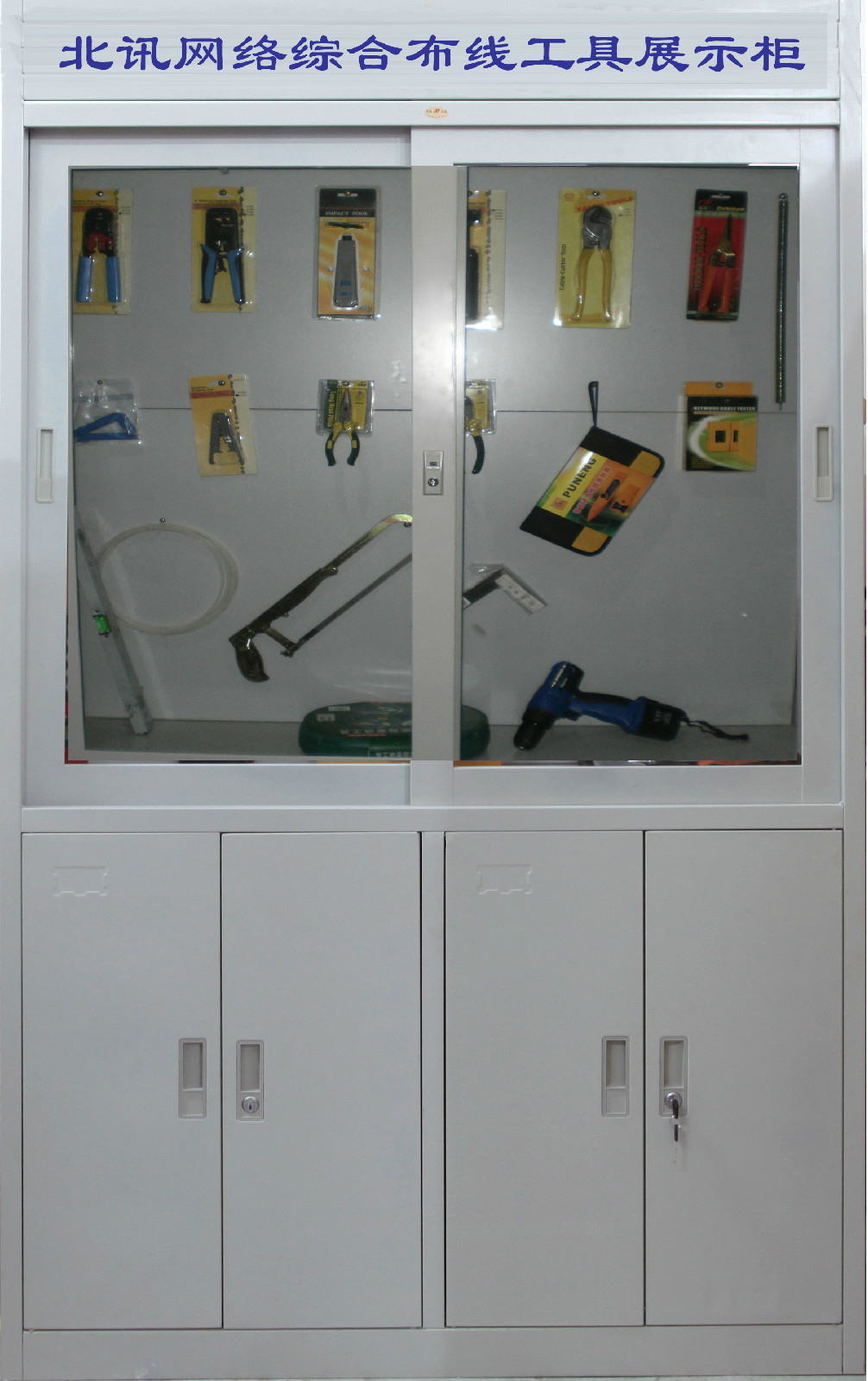

工具展示柜（3）网路工程常用工具展示：RJ45压线钳、RJ11压线钳、RJ45/RJ11组合钳、打线钳、剥线钳、榔头、螺丝刀、手工锯、钢锯条、活扳手、呆扳手、棘轮扳手、钢捲尺、弯管器、钻头、线管剪、水平尺、拐角尺、电工箱等。
（4）网路工程常用配件展示：60PVC线槽/阴角/阳角/直角/堵头/三通、40PVC线槽/阴角/阳角/直角/堵头/三通、20PVC线槽/阴角/阳角/直角/堵头/三通、Φ40PVC线管/弯头/接头/三通/管卡、Φ20PVC线管/弯头/接头/三通/管卡、100钢製桥架/阴角/阳角/直角/三通、三角支架、Φ3钢缆、Φ6U型卡、各种塑胶线扎、膨胀螺栓、M6螺丝等。

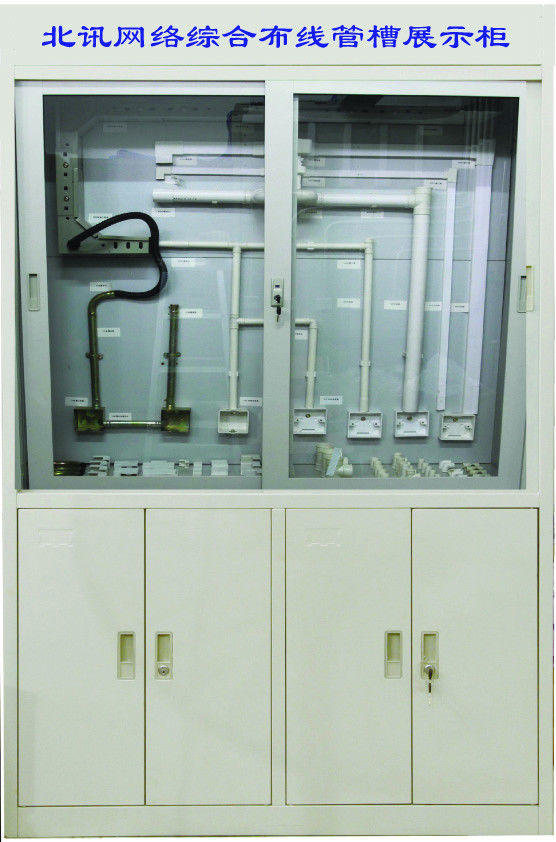

管槽展标柜
管槽展标柜（5）能够扩展为智慧型化管理系统、监控报警系统展示柜等。
（6）能够扩展为现场汇流排系统展示柜等。
5、配套工具箱
为了方便实训室的工具管理，专门设计了适合综合布线工程现场使用的工具箱,包括了工程常用基本工具。工具箱採用圆弧型材和铝板外壳，内部设定有专门的成型内衬,固定工具,每个工具零件都有对应的金属铭牌标注。
规格：长515毫米，高180毫米，宽315毫米。
功能：圆弧型材，铝板外壳，成型内衬。
6、线管存放架
全钢喷塑结构，4层棚板，专用器材存放架。
规格：长1.8米，宽0.38米，高1.8米。
功能：存放各种大长度的线槽、线管和工具箱等较大器材。
7、不鏽钢操作台
不鏽钢包边台面，方钢支架，布线材料加工区。
规格：长1.2米，宽0.6米，高0.75米。
功能：综合布线工程现场布线材料加工实训。在操作台上安装工具，进行线槽、线管、桥架等材料加工。
安装位置：位于综合布线实训装置周围，方便操作和管理。
配套教学资源
（1）配套《网路综合布线系统工程技术实训教程》
（2）配套《网路综合布线PPT教学课件》
（3）配套《网路综合布线实训指导VCD光碟》
（4）配套《网路配线实训装置产品说明书》
（5）配套《网路综合布线实训装置产品说明书》
（6）配套《网路综合布线教学实训指导图》
（7）配套《网路综合布线教学挂图》
（8）《网路综合布线技术认证工程师证书》
（9）GB50311《综合布线工程设计规範》电子版
（10）GB50312《综合布线工程验收规範》电子版
（11）《数据中心布线系统设计与施工技术白皮书》电子版
（12）《光纤配线系统的设计与施工检测技术白皮书》电子版
（13）《计算机套用与软体技术专业仪器设备配备标準》电子版
（14）《全国统一安装工程预算定额》第十三册综合布线项目部分电子版
网路综合布线实训室方案清单
序号 | 产品型号 | 产品名称 | 单位 | 数量 |
1 | NEA0508 | 全钢结构的综合布线实训室 | 组 | 8 |
2 | NEB0402 | 墙装网路机柜 | 个 | 24 |
3 | NEA0331 | 实训墙楼层模拟板 | 块 | 16 |
4 | NEB0515 | 综合布线配线实训装置 | 台 | 6 |
5 | NEB0517 | 综合布线故障诊断实训装置 | 台 | 2 |
6 | NEB0518 | 综合布线实训台装置 | 台 | 2 |
7 | NEB0825 | FTTH光纤实训装置 | 台 | 2 |
8 | NED0101 | 综合布线产品展示柜 | 个 | 1 |
9 | NED0201 | 综合布线工具展示柜 | 个 | 1 |
10 | NED0301 | 综合布线管槽展示柜 | 个 | 1 |
11 | NED0401 | 综合布线光缆展示柜 | 个 | 1 |
12 | NED0501 | 大样品箱 | 个 | 1 |
13 | NED0502 | 小样品箱 | 个 | 1 |
14 | NET0101 | 综合布线小工具箱 | 个 | 12 |
15 | NET0108 | 综合布线工具箱 | 个 | 4 |
16 | NET0103 | 光缆工具箱 | 个 | 2 |
17 | NET0104 | FTTH光缆工具箱 | 个 | 2 |
18 | NET0203 | 电动起子 | 把 | 12 |
19 | NET0221 | 多角度线槽施工器 | 个 | 12 |
20 | NET0241 | 多角度线槽剪 | 把 | 12 |
21 | NET0803 | 光纤熔接机 | 台 | 2 |
22 | NET0602 | 寻线仪 | 台 | 1 |
23 | DTX-1800 | FLUKE测试仪 | 台 | 1 |
24 | NET0311 | 标籤印表机 | 台 | 1 |
25 | NET0501 | 实训存储柜 | 个 | 2 |
26 | NET0301 | 人字梯 | 个 | 8 |
27 | NET0502 | 线管存放架 | 个 | 1 |
28 | NET0503 | 实验工作檯 | 张 | 8 |
29 | NEF0110 | 综合布线实训室挂图 | 套 | 1 |
30 | NEF0201 | 综合布线实训教程 | 套 | 1 |
31 | NEM0701 | PVC管槽耗材(4单元) | 批 | 2 |
32 | NEM0722 | 实训常用耗材（超五类系列4单元） | 批 | 2 |
33 | NEM0723 | 实训常用耗材（光缆系列4单元） | 批 | 2 |
综合布线工程实验体系
序号 | 实践（实训）项目 | 时数 | 每组人数 | 实践（实训）性质 | 要求 | |||||
验证 | 演示 | 操作 | 设计 | 综合 | 必做 | 选做 | ||||
1 | 认识网路双绞线及剥线实训 | 2 | 4 | √ | √ | |||||
2 | 水晶头的端接的实训 | 2 | 4 | √ | √ | |||||
3 | 110型压接头端接实训 | 2 | 4 | √ | √ | |||||
4 | RJ-45信息模组端接实训 | 2 | 4 | √ | √ | |||||
5 | 24口配线架端接实训 | 2 | 4 | √ | √ | |||||
6 | 110配线架端接实训 | 2 | 4 | √ | √ | |||||
7 | 简单链路端接实训 | 2 | 4 | √ | √ | |||||
8 | 複杂链路端接实训 | 2 | 4 | √ | √ | |||||
9 | 综合布线故障模拟实训 | 2 | 4 | √ | √ | |||||
10 | 面板及机柜设备安装实训 | 2 | 4 | √ | √ | |||||
11 | 管槽安装实训 | 2 | 4 | √ | √ | |||||
12 | 双绞线穿线理线实训 | 2 | 4 | √ | √ | |||||
13 | 光纤熔接实训 | 2 | 4 | √ | √ | |||||
14 | 综合布线系统系统图设计实训 | 2 | 4 | √ | √ | |||||
15 | 综合布线系统点点阵图设计实训 | 2 | 4 | √ | √ | |||||
16 | 综合布线系统设计实训 | 2 | 4 | √ | √ | |||||
17 | 综合布线配线子系统安装实训 | 2 | 4 | √ | √ | |||||
18 | 综合布线建筑群子系统端接实训 | 2 | 4 | √ | √ | |||||
合计 | 36 | |||||||||
