2007年国家对综合布线标準进行修订，并将推荐标準更改为强制标準即： GB50311—2007《综合布线系统工程设计规範》和GB50312-2007《综合布线系统工程验收规範》。

“综合布线设计和验收规範”对综合布线系统工程的设计、施工、验收、管理等提出了具体要求和规定，大力促进了综合布线系统在中国的套用和发展。同时，中国工程建设标準化协会信息通信专业委员会，也在2008年11月开始制定综合布线技术白皮书，首批计画制定《综合布线系统管理与运行维护系统设计白皮书》、 《禁止布线系统的设计与施工检测技术白皮书》、《万兆布线系统工程测试技术白皮书》都对网路工程综合布线提出了严格的规範及发展的方向。

伴随着网路工程的不断发展，所需的网路人才也越来越多，因此高校培养高端的网路工程人才是迫在眉睫。

网路工程为套用型学科，它要求学生具有很强的实际操作能力。如何提高学生的实际操作能力，使学生在学校所学的网路技能能够直接服务于社会，提高学生的就业率与就业待遇，一直困扰各大院校。要解决以上问题就是“实习与实践”，即将智慧型楼宇网路工程“搬进”学校实训室。让学生在学校的实验、实习及实践与现场环境一致。

如何将实际套用中智慧型化楼宇网路工程的“规划、设计及安装”真正搬进学校实验室，让学生能够全面、直观、完整的理解并掌握实际套用中智慧型化楼宇网路工程的“规划、设计及安装”，使学校网路实验室变成教学与实践套用的“桥樑”，一直困扰学校网路教师和实验指导老师。

随着网路技术的发展，智慧型楼宇网路工程由单一的数据网路发展为语音、有线电视、监控、广播、门禁等基于TCP/IP传输的网路系统及管理系统。智慧型楼宇网路工程由以下几部分组成：

数据/语音、有线电视、视频监控、公共广播、门禁/考勤、消防报警、 防盗报警、送配电监控、 UPS电源监控、 智慧型空调监控、停车场管理、电梯监控、智慧型照明管理、给排水管理等。

以上每个子系统的设备集成。

以数据网路为公共传输平台,将以上所有子系统集成为一体进行监控。

随着网路技术套用到全社会的各个领域和我国经济与技术飞速发展，因此社会对有实战经验网路专业人才需求量非常大，因此网路工程专业人才就业面非常宽。

1）具有扎实的理论基础。

2）由于传统的数据网路知识已经不能满足社会和网路技术发展的需求，因此在传统的数据网路基础前提下，学生必须对语音、有线电视、广播、监控、门禁、安防等其它弱电技术有深入了解。

3）不需要社会对毕业生进行长时间的上岗前的培训即毕业生工作后可直接上岗，因此需要学生在校进行与现场环境一致的实践培训。

1）学校教师不是现场工程师，不可能经常亲临现场一线指导学生进行网路工程实践操作。

2）网路工程周期长，现场複杂并存在很大的安全因素，因此企业不愿意接受学生实习，即使学生到企业实习，也只能了解网路工程某一部分内容，不可能对网路工程进行全面了解。

3）由于网路工程是一门动手能力极强的学科，如果没有实训基地，学生只能做一些即简单而又零碎的实验，对网路工程根本没有一个整体的认识，也没有足够的技能去应对一个完整的网路工程。

4）由此可知，学校迫切需要引进一套完善的网路工程教学系统，将现实套用中网路工程的设计、安装、调试及测试还原到实训室，使学生在实训室进行的网路工程设计、安装、调试及测试与真实的网路工程现场一致。

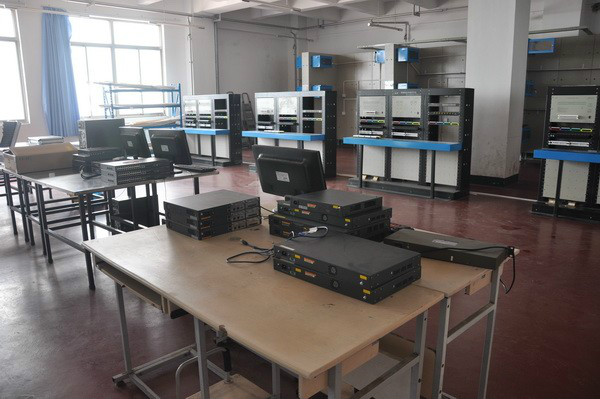

通过建设“还原于现场”的网路工程综合布线实训室，使学生在实训按照工程现场进行综合布线工程设计、施工、验收、测试、运行和维护的训练，从而使学生真正掌握现实套用中综合布线工程技术流程。

1）理论教学与实践套用统一

将理论教学与实验、实训、实践相统一，使学生通过网路工程理论学习与实践操作，提高学生对网路工程技术兴趣，并让学生在实践操作过程中具有成就感。

2）实现“零”距离就业的办学思想

提高学生的实践经验和动手能力，毕业后能够从事网路工程项目的设计、预算、施工、监理、维护和管理等专业技术工作，提高学生实践操作能力，使学生毕业后可直接上岗，从而真正体现“零”距离就业的办学思想。

3）拓展学生知识面，提高学生就业率

拓展网路工程技术套用範围，培养一批网路知识面宽知识、套用广泛、懂专业技术、并熟练掌握工程技术的专业人才，从而增加学生就业範围，提高学生就业率与就业待遇。

4）完成教学实训任务的需要

完成《计算机网路技术》、《网路综合布线技术》和《网路工程技术》等专业课教学实训任务，开展“工学结合”和“任务驱动型”教学与实训活动。

5）开办精品课程的需要

开办精品课程，可以提高教学质量、增加老师个人的资本、获得国家的补助。

6）贯彻教育部行业标準的需要

需要教育行业标準JY/T0402－2008《计算机套用与软体技术专业仪器设备配备标準》，从2009年3月1日实施。标準规定开设《计算机套用与软体技术专业》必须要有网路综合布线实训室。

7）贯彻国家标準

将国家标準：GB50311-2007和GB50312-2007贯彻到具体的教学实践中。

1）支持当今及未来网路技术发展，不会因为网路技术的发展而淘汰。

2）支持实际套用中的不断发展的智慧型楼宇网路监控系统。

3）工程现场实践操作内容90%以上可在实训室完成。

4）实训消耗材料可重複利用率为98%以上。

5）学生经过实训室严格实训后可直接上岗。

1）可按照工程现场方式进行智慧型楼宇（含：单一建筑物、建筑群及高层建筑）的综合布线系统设计、安装及测试。

2）可按照工程现场方式进行智慧型楼宇（含：单一建筑物、建筑群及高层建筑）的设备系统集成设计、安装及调试。

3）综合布线系统包括：数据、语音、有线电视、监控、广播、门襟、安防、温湿度等智慧型楼宇所需要的布线系统

4）设备系统集成包括与综合布线系统相关的设备集成。

1）实训平台可提供与现实套用中建筑物一致的平面图，学生可根据平面图进行综合布线系统的设计，并製作设计方案、平面图及系统图（拓扑图）。

2）根据设计图纸，可预算综合布线系统的完整材料，并提供完整材料清单。

3）通过设计方案和材料清单，学生可在实践平台上验证其设计方案和材料预算的正确性。

1）实训过程所使用的设备材料必须与实际套用一致。

2）综合布线与系统集成的设计、安装、调试及测试必须与实际套用一致。

3）网路工程实施的过程管理必须与实际套用现场一致。

4）视频教学教学操作必须与现场操作一致。

5）综合布线测试装置必须与工程现场所使用的测试产品一致。

1）实践平台必须为免维护。

2）实践平台不存在安全隐患。

1）在实训平台上必须完成综合布线与系统集成的全部实训操作。

2）必须具有实践平台、教学视频、实训教程及教学软体等。

1、实地考察网路工程实训室所需要的产品。

2、根据工程现场和实训产品进行比照，确定是否与工程现场一致。

3、视频教学操作是否与现实套用操作一致性。

4、综合布线系统测试装置是否与工程现场测试仪器是否一致性。

5、学生是否可按工程现场案例进行网路工程的设计、材料预算、安装、调试及测试。

1）《综合布线系统工程设计规範》GB50311-2007

2）《综合布线系统工程验收规範》GB50312-2007

3）《综合布线系统工程设计与施工》08X101-3标準图集

4）最新《综合布线系统工程设计规範》GB50311-2008

5）《智慧型建筑设计标準》 GBT5014-2006

6）《智慧型建筑工程质量验收规範》 GB50339-2003

7）《建筑电气工程施工质量验收规範》 GB50303-2002

8）《城市住宅建筑综合布线系统工程设计规範》 CECS119:2000

1）EIA/TIA568民用建筑物标準；

2.）EIA/TIA569民用建筑通信通道和空间标準；

3.）EIA/TIA607民用建中有关通信接地标準；

4）TIA/EIA-942、EN 50173-5、ISO 24764数据中心机房标準

符合国家综合布线设计标準（GB/T 50311-2007）和安装标準 （GB/T50312-2007），符合最新设计标準 （GB/T 50311-2008）；智慧型建筑设计标準（ GBT5014-2006）、智慧型建筑工程质量验收规範（GB50339-2003）、建筑电气工程施工质量验收规範（GB50303-2002）。

学生在实践平台上所有实训操作与现场环境一致。

本实践平台实现了理论教学与实践相结合的统一。学生在实训平台上所进行的整个综合线系统设计和此同时安装过程与现实套用中的综合布线工程完全一致。

在现实套用中的综合布线系统的设计、安装及测试的全过程均可通过本实践平台实现。由于本实践平台移动方便，因而可形象的实现建筑群和高层建筑综合布线系统工程设计与安装。

本实践平台主体为免维护。

由于本实践平台为一栋现实中的建筑物，无论今后网路技术如何发展，本平台均满足学生实训要求。

学生在实训过程中安全可靠。

本平台使学生在实训过程中消耗材料降低到最小成本，产品配件是不需要更换。

学生根据自己所学习的理论和实践知识，可按现实中智慧型楼宇综合布线系统设计规範和安装规範，在实践平台进行设计和安装，从而使该实践平台作为学生毕业实习的设计和安装平台。

1）每套实践平台能形象直观的表现出三层楼、墙面、楼面、走廊、走廊吊顶、弱电井、设备间（主设备间、子设备间）。

2）走廊与工作区，必须在墙面的两侧。

3）在每套实践平台的走廊中，必须具有与三楼层相对应的三层水平桥架，其中：一、三楼採用托臂安装方式水平桥架，二楼採用吊架安装方式的水平桥架；

4）PVC管槽必须表现出明管与明槽安装、暗管安装，PVC管/槽与水平桥架连线；

5）在每套实践平台中必须具有弱电井，弱电井中必须具有垂直桥架；垂直桥架必须採用分隔桥架；垂直桥架必须与水平桥架连线；

6）採用多套平台，根据实际套用中建筑物的分布，可构建出相对应的建筑群网路系统；

7）採用多套平台，根据实际套用中高层建筑物，可构建出相对应的高层建筑网路系统；

8）支持广播、有线电视、网路视频监控、楼宇自控系统综合布线和系统集成。

1）在同一平台上，可以完成完整的网路工程实训（包括综合布线系统和设备系统集成）。

2）在一套以上的平台情况下，可完成建筑群网路工程实训（包括综合布线系统和设备系统集成）。

3）数据/语音布线系统包括：工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统。

4）其它布线系统包括：有线电视系统布线、监控系统布线、广播系统布线、门禁系统布线、安防系统布线（监控、红外探测等）、消防系统布线（如消防报警联动、烟感探测、漏水检测、温湿度探测、新风机联动）、供配电系统布线等。

5）设备系统集成包括以上各布线系统的设备集成。

1）实际套用中智慧型楼宇网路工程的设计、安装、调试、测试、安装规範及安装技巧的过程与方法要完全在实践平台上实现。

2）支持综合布线系统基础安装，它包括：管/槽、桥架、信息底盒安装。

3）在实践平台上的所有实训过程与实际套用完全一致。

4）实训所用到的工具必须全部可以在工程现场使用。

5）可以完成全网调试。

1）必须有完整的网路工程实训教程。

2）必须有完整的视频教程辅助教学。

3）有数据/语音配线端接及测试平台。

4）有教学软体辅助教学，必须含盖：课程介绍、安装及测试过程、材料预算方法、材料预算案例、工程案例等五大模组，且内容必须完整。

1、智慧型楼宇网路工程实践教学系统主要与以下几部分组成　1）智慧型楼宇网路工程实践平台

2）智慧型楼宇网路工程实践视频教程

3）智慧型楼宇网路工程实践教材

4）综合布线端接与测试平台

5）智慧型楼宇网路工程教学软体

6）楼宇监控（自控）系统

2、智慧型楼宇网路工程教学系统所获得荣誉

智慧型楼宇网路工程实践平台2009年获得“国家实用新型专利”、2010年获得“国家发明专利”，智慧型楼宇网路工程实践平台2010年被确认为“江西省科学技术成果”，2010年被评为“江西省自主创新产品”。智慧型楼宇网路工程实训教材为21世纪规划教材，智慧型楼宇网路工程实训视频教学片荣获首届“十一五”全国教育影视“电视教材”一等奖。

1、产品研发背景

网路工程为套用型学科，它要求学生具有很强的实际操作能力。如何提高学生的实际操作能力，使学生在学校所学的网路技能能够直接服务于社会，提高学生的就业率与就业待遇，一直困扰各大院校。要解决以上问题就是“实习与实践”，即将智慧型楼宇网路工程“搬进”学校实训室。让学生在学校的实验、实习及实践与现场环境一致。

如何将实际套用中智慧型化楼宇网路工程的“规划、设计及安装”真正搬进学校实验室，让学生能够全面、直观、完整的理解并掌握实际套用中智慧型化楼宇网路工程的“规划、设计及安装”，使学校网路实验室变成教学与实践套用的“桥樑”，一直困扰学校网路教师和实验指导老师。

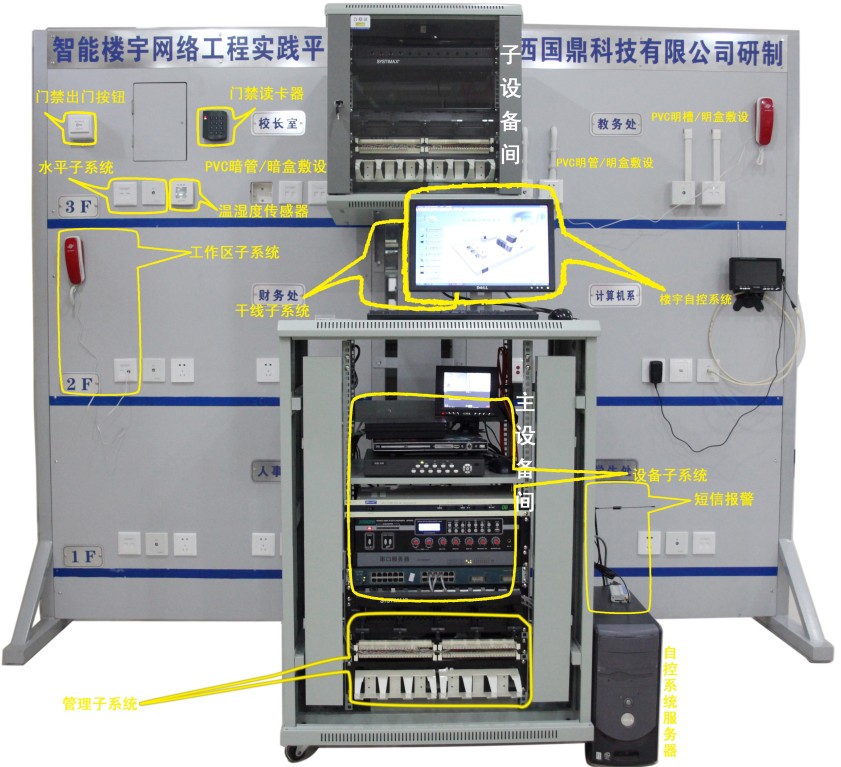

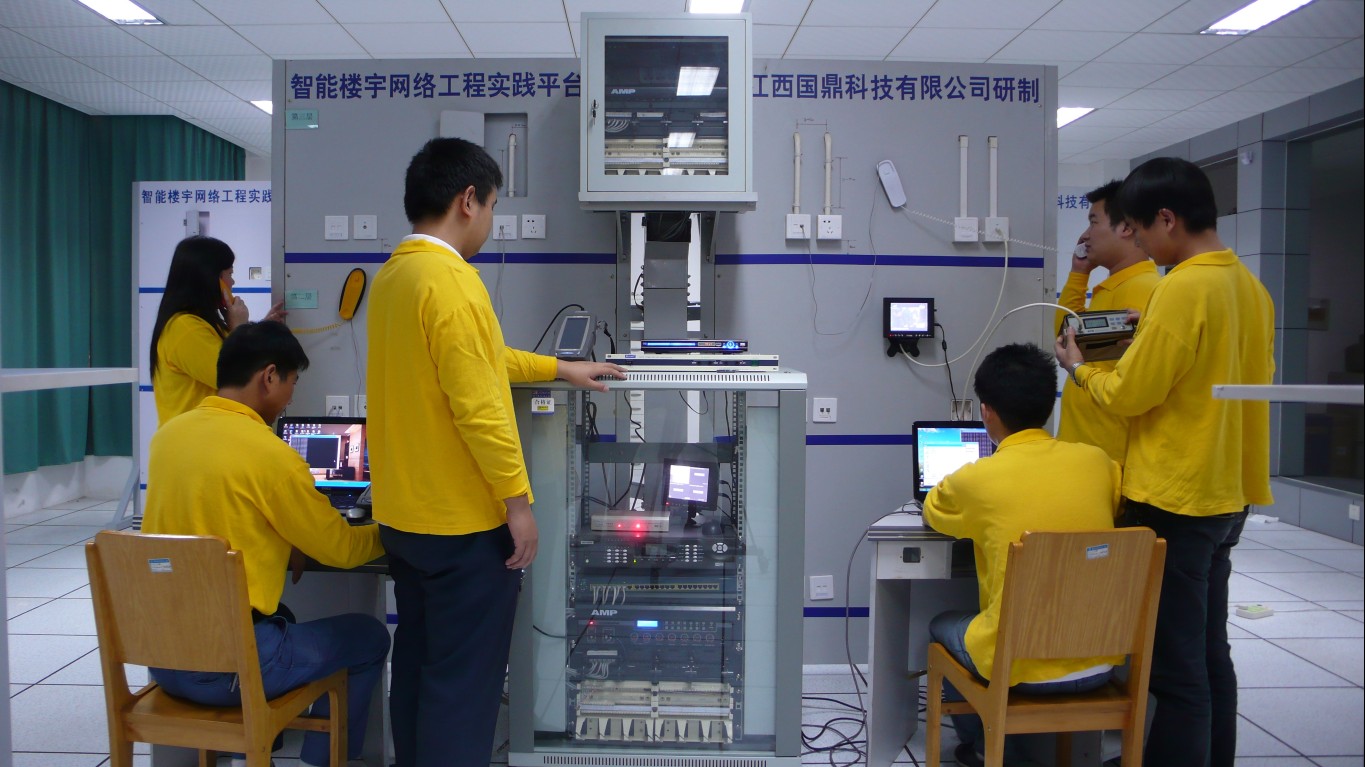

本“实践平台”是以我公司专利产品“建筑物综合布线系统仿真实验平台”为基础，将网路设备、监控设备、广播设备、有线电视设备、程控电话设备与之集成，形成了网路工程实践平台。它将实际套用中智慧型楼宇的网路综合布线与系统集成、监控系统布线与集成、有线电视系统布线与集成及广播系统布线与集成“真实”再现在本“实践平台”上。学生在此实践平台上所做的实验或实习与实际智慧型楼宇网路工程现场环境一致。

本“实践平台”最大特点是完全“再现”了现实中智慧型楼宇网路工程的真实现场和安装过程。因此，本“实践平台”就是网路工程教学与实践套用相结合的“桥樑” ；本“实践平台”全部採用积木式结构，学生可自己根据需要进行网路工程设计、安装、调试，并可模拟目前所有实际套用中的网路工程。

1）实践平台完全仿真建筑物

◆每套实践平台能形象直观的表现出三层楼、墙面、楼面、走廊、走廊吊顶、弱电井、设备间（主设备间、子设备间）；

◆走廊与工作区，在墙体的两侧；

◆支持弱电井中垂直桥架安装；

◆支持多设备间设定；

◆支持各种水平桥架安装方式；

◆支持PVC管/槽明装或暗装方式；

◆支持PVC管/槽与水平桥架各种连线方式；

◆支持水平桥架与垂直桥架多种连线方式；

◆支持门禁系统、烟感探测、红外探测、温湿度、视频监控的系统安装；

2）在本实践平台上的所有实训过程与实际套用完全一致，因此本实践平台不但是实训平台而且是实习与技能的培训平台。

3）完全满足智慧型楼宇网路工程教学、实验、实习需求。

4）将实际套用中一栋三层智慧型楼宇网路工程的设计、安装、调试、测试、安装规範安装技巧的过程与方法完全在本实践平台上实现。

5）实践平台包括数据/语音系统布线、广播系统布线、监控系统布线、有线电视系统布线、桥架及PVC管槽系统及楼宇自控系统布线。

6）数据/语音布线系统完全支持六大子系统（含出入口子系统）设计及安装。

7）用户根据需求可将网路设备、语音设备、监控设备、有线电视设备、广播设备及楼宇自控系统设备等安装在实践平台的主设备间和子设备间，从而形成一个完整的“智慧型楼宇网路工程”。

8）综合布线水平子系统支持类型：五类、超五类、六类、超六类、光纤到桌面及未来综合布线系统发展等；为了教学需要还可混合使用。

9）主干（垂直）子系统支持：双绞线主干、光纤主干及大对数主干等；

10）支持现实套用中智慧型楼宇自控系统中各种套用；

11）本平台实践平台上的所有布线系统或设备系统集成，学生均可自己设计、安装、调试及测试。

12）採用多套实践平台可实现建筑群或高层建筑网路工程的设计、安装、调试及测试。

13）理论教学与实际套用相结合展示平台

1）建筑物系统组成

本实践平台按照现实套用中建筑物特点构建了“三层建筑物”，将常用的建筑物结构“完全的仿真”到实践平台上，因此，通过仿真三层建筑物，学生完全可掌握“工程现场中”的智慧型建筑大厦的网路工程设计、安装、调试及测试实践，建筑物特点如下：

◆三层楼；

◆墙体：用于工作区管/槽安装、信息底盒和信息面板安装、工作区“门”安装、工作区“温湿度”安装等；

◆楼面：用于吊装桥架和吊顶安装；

◆走廊/工作区：走廊与工作区位于墙体两侧；　◆走廊吊顶：用于烟感探测安装、红外监控探测安装等；

◆弱电井:用于垂直桥架安装；

◆设备间（主设备间、子设备间）。

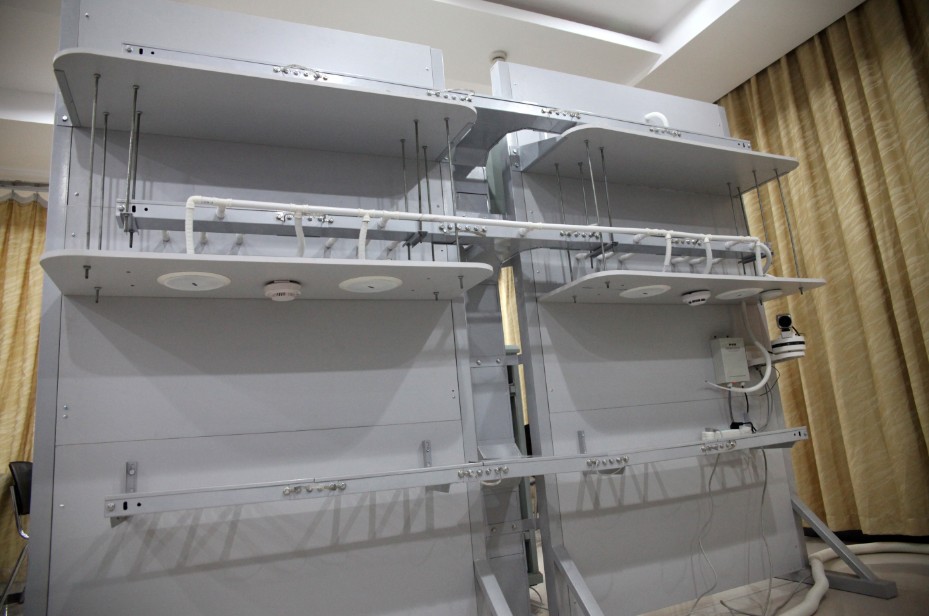

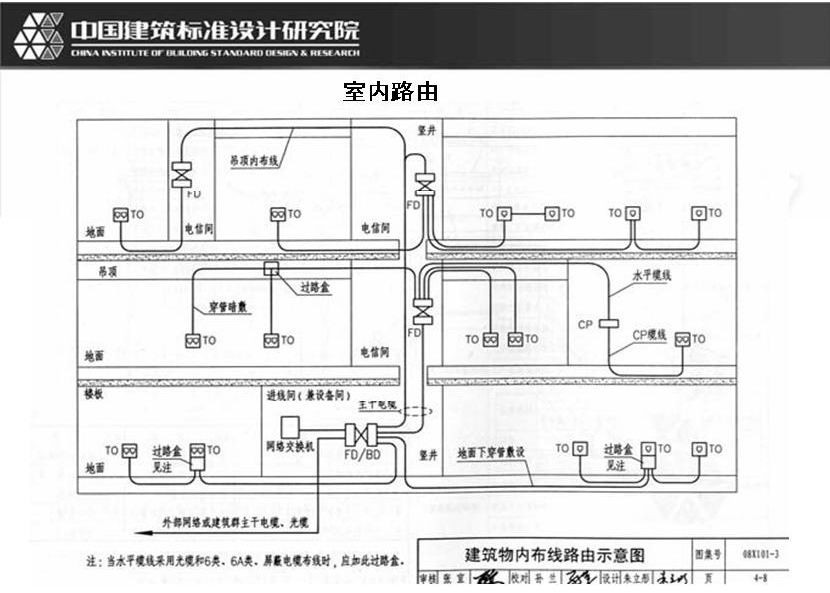

2）管/槽、信息盒及桥架系统

在实践平台上可进行现实套用中“各种常用”的PVC管/槽、信息底盒、信息面板、桥架及桥架与PVC管/槽连线的安装方式, 从而使学生真正掌握“工程现场中”管、槽、信息底盒及桥架系统的设计与安装过程，并真正掌握综合布线系统中的管、槽、桥架及信息底盒等的设计与安装规範。

◆PVC明管与暗管敷设；

◆PVC明槽敷设；

◆信息明盒与暗盒；

◆信息面板安装；

◆吊装水平桥架安装；

◆托臂安装水平桥架安装；　◆水平桥架通过桥架连线件（如三通、四通或湾头）与垂直桥架连线安装；

◆PVC管与桥架直接连线；

◆PVC管通过软管与桥架连线。

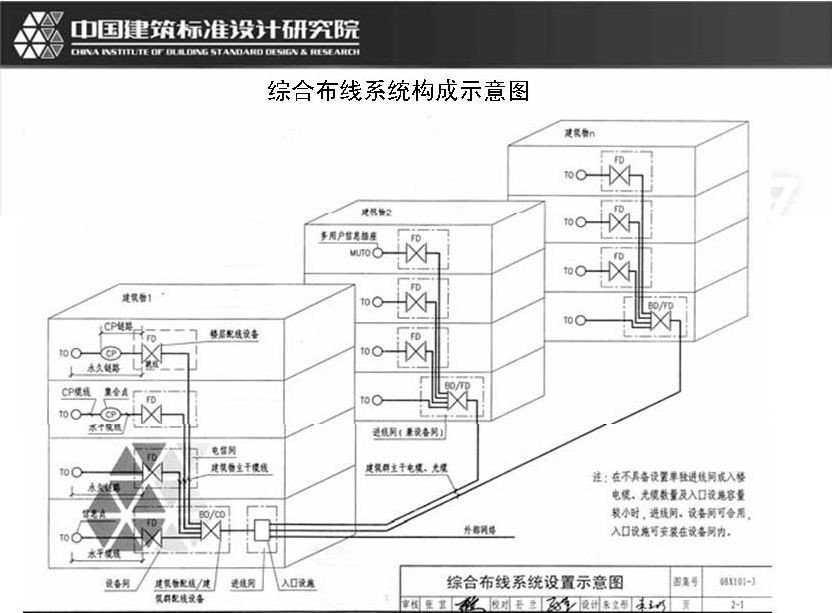

3）综合布线系统

各种现实中常用综合布线系统典型拓扑结构，学生均可在实践平台上实现设计、安装、调试及测试，从而使学生真正掌握“工程现场中”综合布线设计与安装过程，并真正掌握综合布线系统的设计与安装规範。

◆数据/语音布线系统：工作区子系统、水平子系统、干线子系统、管理子系统、设备间子系统及建筑群子系统（含出入口子系统）；

◆有线电视布线系统：有线电视分配网和接入网；

◆监控布线系统：视频线、通信线、电源线、拾音线、监控主干；

◆广播布线系统：定压式与定阻布线系统、广播主干；

◆门禁布线系统：读卡器与出门按钮布线、门禁控制器主干；

◆楼宇自控系统布线:

◆建筑设备运行管理：暖通空调系统监控（HVAC）、给排水系统监控、

供配电与照明系统监控；

◆火灾报警与消防联动控制、漏水检测、温湿度、新风机监测、烟感探测、红外监测、电梯运行管制　◆公共安全技术防範：视频监控、防盗报警、出入口控制及门禁系统、巡更系统、安全广播系统）

4）综合布线系统测试

可按“工程现场方式”进行数据、语音及有线电视等布线系统测试，并真正掌握综合布线系统的测试方法与测试规範。　◆数据/语音系统测试

◆有线电视分配网测试

5）系统集成

根据以上综合布线系统拓扑结构，学生均可按“真正现实套用”的需要在实践平台上进行系统集成的实现设计、安装、调试及测试，从而使学生真正掌握“工程现场中”系统集成设计与安装过程，并真正掌握综系统集成的设计、安装及调试规範。

◆数据网路系统集成

◆语音系统集成

◆监控系统集成

◆有线电视系统集成

◆广播系统集成

◆门禁系统集成

◆楼宇自控系统集成

6）整个网路系统调试　可按“工程现场方式”进行整个网路系统的调试与测试，并真正掌握网路系统调试方法与规範。

1）建筑物建构

◆三层楼、墙体、楼面、走廊、走廊吊顶、弱电井、设备间（主设备间、子设备间）；

◆走廊/工作区：走廊与工作区位于墙体两侧；

◆墙体：用于工作区管/槽安装、信息底盒和信息面板安装、工作区“门”安装、工作区“温湿度”安装等；

◆楼面：用于吊装桥架和吊顶安装；

◆走廊吊顶：用于烟感探测安装、红外监控探测安装等；

◆弱电井:用于垂直桥架安装；

◆设备间（主设备间、子设备间）。

2）水平子系统配置（信息点配置）

◆数据信息点最大支持136个；

◆语音信息点最大支持136个；

◆光纤到桌麵点最大支持136个；

◆有线电视点最大支持34个；

◆广播点最大支持4个；

◆监控点最大支持6个；

◆强电点最大支持34个；

◆水平双绞线：支持五类、超五类、六类、超六类；

◆水平光纤：支持单、多模光纤。

3）设备间子系统配置

◆主设备间（MDF）1个；

◆子设备间（IDF）1个。

4）主干（垂直）子系统配置

◆支持多模光缆和单模光缆、双绞线、大对数双绞线、同轴电缆等。

5）管理子系统配置

◆数据配线架、语音水平配线架、语音主干配线架、光纤配线架、理线桇。

6） 工作区子系统配置

◆电话机及电话跳线二套。

7）建筑群子系统

◆採用二套以上设备即可实现，採用五套设备能更好实现。

8）高层建筑

◆採用四套以上设备即可实现。

9）桥架配置

◆水平桥架：一路吊装桥架、两路托臂安装桥架。

◆垂直桥架：採用分隔桥架。

10）楼板及吊顶配置

◆二楼楼板、二楼吊顶；

11） PVC管、槽配置

◆暗敷PVC管、明敷PVC管、明敷PVC线槽。

12）语音设备配置

◆可扩容8口语音程控交换机一台。

13）支持网路系统集成设备和其他系统集成设备

◆网路设备（如：交换机、路由器、防火墙、伺服器等）、广播设备、监控设备、有线电视系统设备、无线网路设备。

14）支持楼宇自控布线系统和系统集成。

15）产品尺寸

2800(宽)mm*1270(深)mm*2250mm（高）。

1）规範性：符合国家综合布线设计标準（GB/T 50311-2007）和安装标準 （GB/T50312-2007），符合最新设计标準 （GB/T 50311-2008）；智慧型建筑设计标準（ GBT5014-2006）、智慧型建筑工程质量验收规範（GB50339-2003）、建筑电气工程施工质量验收规範（GB50303-2002）。

2）真实性： 学生在实践平台上所有实训操作与现场环境一致。

3）可用性： 本实践平台实现了理论教学与实践相结合的统一。学生在实训平台上所进行的整个综合线系统设计和此同时安装过程与现实套用中的综合布线工程完全一致。

4）完整性： 在现实套用中的综合布线系统的设计、安装及测试的全过程均可通过本实践平台实现。由于本实践平台移动方便，因而可形象的实现建筑群和高层建筑综合布线系统工程设计与安装。

5）可靠性：本实践平台主体为免维护。

6）扩展性：由于本实践平台为一栋现实中的建筑物，无论今后网路技术如何发展，本平台均满足学生实训要求。

7）安全性：学生在实训过程中安全可靠。

8）经济性：本平台使学生在实训过程中消耗材料降低到最小成本，产品配件是不需要更换。

9）可设计性和实施性：学生根据自己所学习的理论和实践知识，可按现实中智慧型楼宇综合布线系统设计规範和安装规範，在实践平台进行设计和安装，从而使该实践平台作为学生毕业实习的设计和安装平台。

由我公司製作的并荣获首届“十一五”全国教育影视“电视教材”一等奖《智慧型楼宇网路工程视频教程》已全面出版上市。本视频教程将网路工程安装全过程通过视频方式展现出来,学生可通过视频教程并结合实践平台和实训教程完全掌握实际套用中网路工程现场的安装方法、安装规範及安装细节。

1）本视频教程中示範操作完全符合国家、国际及行业标準及工程现场安装。

2）保持综合布线系统安装与测试与现场环境一致。

3）对现场安装的原理及方法进行讲解，并对施工过程中的注意事项进行说明。

4）安装与测试步骤详细、细緻，学生一看便懂。

5）整个视频示範操作完整，涵盖了综合布线系统现场安装全过程。

6）整个视频按照工程施工顺序进行编排。

1）智慧型楼宇网路工程实践平台功能模组介绍

2）基础安装

◆管、槽及信息盒底安装实训

◆桥架安装实训

3）线缆敷设与理线

◆综合布线系统线缆敷设实训

◆综合布线理线实训

4）接续安装

◆数据跳线製作实训

◆超五类信息模组安装实训

◆超五类数据配线架安装实训

◆语音水平配线架安装实训

◆语音主干配线架安装实训

◆光纤配线架安装及光纤接续实训

◆监控系统安装实训

◆广播系统安装

◆有线电视分配网系统安装实训

◆六类信息模组安装实训

◆六类数据配线架安装实训

5）综合布线系统测试

◆综合布线系统测试

由我公司总经理吴方国先生和具有一线教学实践的杨晓斌副教授主编的《智慧型楼宇网路工程实训》教材，被江西高校出版社列为21世纪高校规划教材，并已全面出版上市。本书在GBT/T-50311-2007、GBT/T-50312-2007、 GBT5014-2006、GB50339-2003、GB50303-2002标準基础上，紧密结合了教材编写人员多年从事本课程教学的需要和智慧型楼宇网路实际工程的施工经验，涵盖了智慧型楼宇网路工程的全过程，通俗易懂。本实训教材既可和我公司专利产品—“智慧型楼宇网路工程实践平台”配套使用，形成较强的实训指导功能，也可作为独立的实践性教材帮助网路工程专业学生进行专业实践，相信本教材的面市能够对社会套用型人才的培养产生巨大的促进作用。

1）实训教程中根据国家、国际及行业标準和现场施工经验进行编写；

2）实训教程涵盖了综合布线系统现场施工全过程；

3）整个实训教程按照工程施工顺序进行编排；

4）实训教程是对视频教程的详细说明与补充；

5）对综合布线系统现场安装安装规範进行了详细的说明；

6）採用了大量的现场施工图片和文字说明，通俗易懂，使学生非常容易学习和理解综合布线系统现场施工过程；

7）对综合布线系统测试原理与测试方法进行了详细描述和说明；

8）对现场安装的原理及方法进行讲解，并对施工过程中的注意事项进行说明。

9）安装与测试步骤详细、细緻，学生一看便懂。

1）智慧型楼宇网路工程实践平台功能模组介绍

2）基础安装

◆管、槽及信息盒底安装

◆桥架安装

3）线缆敷设与理线

◆综合布线系统线缆敷设

◆综合布线理线

4）接续安装

◆数据跳线製作

◆超五类信息模组安装

◆超五类数据配线架安装

◆语音水平配线架安装

◆语音主干配线架安装

◆光纤配线架安装及光纤接续

◆监控系统安装

◆广播系统安装

◆有线电视分配网系统安装

◆六类信息模组安装

◆六类数据配线架安装

5）综合布线系统测试

◆综合布线系统测试

综合布线系统端接与测试平台是我公司最新自主研发生产的产品，该平台主要是针对学生在综合布线系统端接方面的专门练习以及向学生详细讲解测试的原理与测试方法。主要有以下功能特点：

1、支持EIA/TIA 568A、 568B端接与测试标準。

2、同时支持4～8人端接与测试实训。

3、支持数据、语音配线架端接与测试实训。

4、支持大对数双绞线端接与测试实训。

5、支持学生对数据、语音配线架简单打接实验。

6、支持数据跳线测试。

7、支持综合布线系统测试。

由我公司开发的“智慧型楼宇网路工程实训教学软体”已全面出版上市。本教学软体依据综合布线系统的设计和安装规範并结合网路工程现实套用进行开发，将网路工程从设计和设计方案、安装和施工方案、材料预算及竣工验收和验收文档资料全过程均可通过本软体来实现。

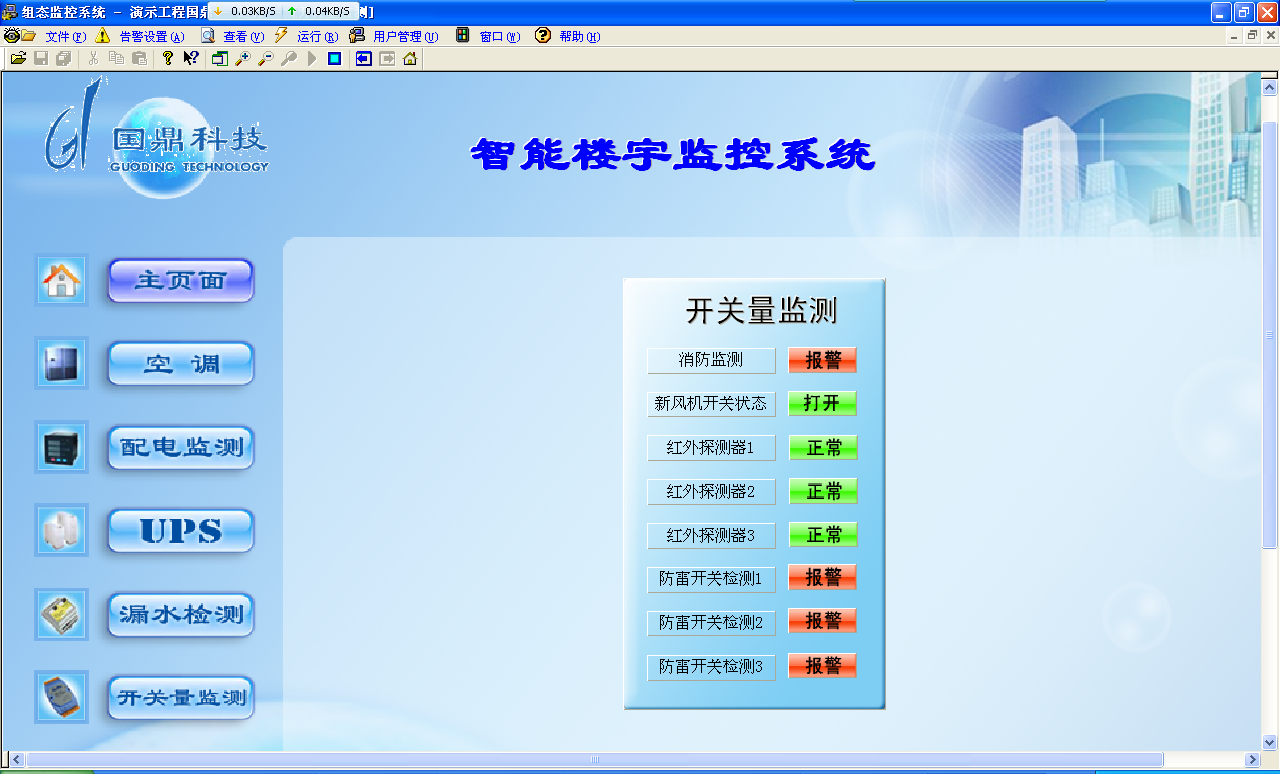

在一栋现代楼宇里，为了安全管理，楼宇监控显得越来越重要了，作为智慧型楼宇网路工程的一部分，现在网路人才要求懂得监控系统的原理和功能，本平台就为学生学习楼宇监控提供了一个完整的平台。本平台有以下和现实楼宇监控完全一致的功能：

1、综合集成：提供一体化集成平台,支持智慧型设备监控管理（如送配电、UPS、空调、温湿度及漏液检测、消防、保全等）、 网路设备监控管理、视频监控等，并且实现各种信息的无缝集成，可以定义各种设备的联动关係。

　2、专家诊断功能：实时检测UPS、空调等智慧型设备的工作状态和运行参数诊断。

3、完全Web化的远程管理功能：用户可以在网路连线的任意位置， 通过浏览器浏览所有实时信息；远程站与当地监控站具有完全一致的图形界面。

4、强大的数据管理功能：存储一年的历史数据，在同一个集成环境下或在浏览器内查阅一年内任意一天的历史曲线。

5、完整的许可权管理功能：系统具有完整的许可权管理功能，可以规定每个用户容许浏览的内容以及该用户容许操作的设备，并且每一次连线、登录以及对设备的操作都有详细记录便于核查。

6、完整的报警功能：可以设定特定设备的报警通知特定管理人员，报警可以採用电话语音、简讯息等多种方式 。

7、支持二次开发：提供亲切友好的集成开发环境、完成各种监控或仿真系统的组态工作，实现真正的客户化。提供丰富的内部函式接口及完整的编程界面，极大地扩展系统功能。

8、支持各种设备：内置上百种智慧型设备通讯协定，使用相同通讯协定的设备可以直接接入。
