网路接口控制器（英语：network interface controller，NIC），又称网路接口控制器，网路适配器（network adapter），网卡（network interface card），或区域网路接收器（LAN adapter），是一块被设计用来允许计算机在计算机网路上进行通讯的计算机硬体。由于其拥有MAC地址，因此属于OSI模型的第1层。它使得用户可以通过电缆或无线相互连线。每一个网卡都有一个被称为MAC地址的独一无二的48位串列号，它被写在卡上的一块ROM中。在网路上的每一个计算机都必须拥有一个独一无二的MAC地址。没有任何两块被生产出来的网卡拥有同样的地址。这是因为电气电子工程师协会（IEEE）负责为网路接口控制器销售商分配唯一的MAC地址。

网卡以前是作为扩展卡插到计算机汇流排上的，但是由于其价格低廉而且乙太网标準普遍存在，大部分新的计算机都在主机板上集成了网路接口。这些主机板或是在主机板晶片中集成了乙太网的功能，或是使用一块通过PCI (或者更新的PCI-Express汇流排)连线到主机板上的廉价网卡。除非需要多接口或者使用其它种类的网路，否则不再需要一块独立的网卡。甚至更新的主机板可能含有内置的双网路（乙太网）接口。

基本介绍

中文名：网卡
外文名：network adapter
拼音：Wǎngkǎ
别称：网路适配器，网路接口卡

别称

计算机与外界区域网路的连线是通过主机箱内插入一块网路接口板（或者是在笔记本电脑中插入一块PCMCIA卡）。网路接口板又称为通信适配器或网路适配器（network adapter）或网路接口卡NIC（Network Interface Card），但是更多的人愿意使用更为简单的名称“网卡”。

功能详解

网卡上面装有处理器和存储器（包括RAM和ROM）。网卡和区域网路之间的通信是通过电缆或双绞线以串列传输方式进行的。而网卡和计算机之间的通信则是通过计算机主机板上的I/O汇流排以并行传输方式进行。因此，网卡的一个重要功能就是要进行串列/并行转换。由于网路上的数据率和计算机汇流排上的数据率并不相同，因此在网卡中必须装有对数据进行快取的存储晶片。

在安装网卡时必须将管理网卡的设备驱动程式安装在计算机的作业系统中。这个驱动程式以后就会告诉网卡，应当从存储器的什幺位置上将区域网路传送过来的数据块存储下来。网卡还要能够实现乙太网协定。

网卡并不是独立的自治单元，因为网卡本身不带电源而是必须使用所插入的计算机的电源，并受该计算机的控制。因此网卡可看成为一个半自治的单元。当网卡收到一个有差错的帧时，它就将这个帧丢弃而不必通知它所插入的计算机。当网卡收到一个正确的帧时，它就使用中断来通知该计算机并交付给协定栈中的网路层。当计算机要传送一个IP数据包时，它就由协定栈向下交给网卡组装成帧后传送到区域网路。

随着集成度的不断提高，网卡上的晶片的个数不断的减少，虽然各个厂家生产的网卡种类繁多，但其功能大同小异。

主要功能

1、数据的封装与解封

传送时将上一层交下来的数据加上首部和尾部，成为乙太网的帧。接收时将乙太网的帧剥去首部和尾部，然后送交上一层

2、链路管理

主要是CSMA/CD（Carrier Sense Multiple Access with Collision Detection ，带冲突检测的载波监听多路访问）协定的实现

3、编码与解码

即曼彻斯特编码与解码。

属性设定

一般设定

网卡属性设定步骤如下：

1）将"本地连线 2"改名为"控制网 A"，用于连线过程控制网 A 网，其属性设定如下：

IP 地址：128.128.1.X（X 为操作节点地址限定範围内的值），其它如 DNS、WINS 等设定为默认。

2）将"本地连线 3"改名为"控制网 B"，用于连线过程控制网 B 网，其属性设定如下：

IP 地址：128.128.2.X（X 为操作节点地址限定範围内的值），其它同上。

3）将"本地连线"改名为"操作网"，用于连线操作网，其属性设定如下：

IP 地址：128.128.5.X（X 为操作节点地址限定範围内的值），其它同上。

在设定完本地连线的属性后，需检查网卡是否工作正常，即依次将各网卡连线到网路中，检查该网卡是否工作正常。

高级设定

通过高级网卡选项可以提升网路性能：

有效利用CPU：巨型帧vs.卸载功能

如果伺服器性能低下，那幺可能是由于网路负载较大。标準的乙太网数据包大小为1542个位元组，大多数档案被拆分为成百上千甚至上百万个数据包或者帧。这些小的数据包通过网路传输，和众多节点共享网路频宽，但是数据帧的传送与接收会带来CPU开销。

大多数网卡支持巨型帧，这意味着能够处理高达9000位元组的数据包或者帧。巨型帧在每个数据包中包括更多的数据，因此网路中需要传输的数据包数量就变小了。吞吐量提升意味着开销——数据包头与其他数据包内容——以及CPU开销减少了。

巨型帧肯定存在缺点。管理员必须对网路中的所有节点进行配置才能支持巨型帧的传输。巨型帧并不是IEEE标準的一部分，因此不同的网卡配置的巨型帧大小有所不同。为了在节点之间高效传输巨型帧要做一些实验。更大的数据包可能会增加某些负载的延迟，因为其他节点要等更长的时间才能使用频宽，请求与传送被丢弃或者被破坏的数据包也需要花更长的时间。

IT专业人员可能放弃巨型帧而使用具有LSO以及LRO功能的网卡。LSO和LRO允许CPU通过网卡传输更多数量的数据，而且基本上与巨型帧提供了相同的CPU性能。

通行能力：可调整的帧间距vs.乙太网升级

乙太网在每传送一个数据包后都要等一段时间，这称之为帧间距。这为其他网路节点占用频宽并传送数据包提供了机会。帧间距等于传送96个数据位的时间。例如，1Gb乙太网使用标準的0.096ms的帧间距，10Gb乙太网的帧间距为0.0096ms。

利用这一固定的数据包传输之间的间距并非总是有效而且在网路负载较大的情况下可能会降低网路性能。支持自适应帧间距的网卡能够基于网路负载动态调整帧间距，这有可能提升网路性能。除非接近网路频宽，否则调整帧间距通常不会提升网路性能。

全方位的网路性能基準测试能够展现网路使用模式。如果乙太网连线频繁达到频宽上限，那幺升级到速度更快的乙太网或者使用网卡绑定而非调整帧间距将能够提升网路性能。

限制CPU中断，提升CPU性能

当数据包在网路中传输时，网卡会产生CPU中断。乙太网速度越快，CPU中断的频率也就越高，CPU必须更多地关注网路驱动器以及其他处理数据包的软体。如果流量起伏不定，CPU性能可能会变得不稳定。支持人为中断节流的网卡能够减少CPU中断频率，将CPU从无限的网卡中断中解放出来，很可能能够提升CPU性能。

中断限制越多并不一定越好。过高的中断限制可能会降低CPU的回响能力；CPU将需要花更长的时间来处理所有正在产生的中断。当高速小数据包近乎实时地到达时，限制中断将会降低性能。在多种模式下对网路以及CPU性能进行测试直到能够建立起充分的系统回响能力，产生平滑的CPU中断。

还可以考虑支持TCP/IP卸载功能的网卡。这些网卡能够线上处理众多CPU密集型工作任务，同时减少对CPU的中断请求。

优先处理对时间敏感的数据类型：启用包标记

对事件敏感的数据类型比如VoIP或者视频通常按照高优先权流量对待，但是网路对所有数据包一视同仁。採用数据包标记，被标记的数据包能够被分到作业系统设定的流量伫列中，在处理其他低优先权的数据包之前先处理高优先权的VoIP以及视频数据包。包标记有助于QoS战略，而且是很多VLAN部署的一个必要组成部分。

如果网路性能低于已定义的基準，可以对网卡进行调整，务必对伺服器以及网卡进行基準测试后再对配置进行更改。这些推荐的网卡调整不会带来显着的性能提升，但是也不受预算的限制。随时间变化评估并观察网路性能，检查任何意想不到的后果，比如提升了某个工作负载性能却降低了其他工作负载的性能。

鉴别方法

下面就为大家介绍一下一款优质网卡应该具备的条件：

（1）採用喷锡板

优质网卡的电路板一般採用喷锡板，网卡板材为白色，而劣质网卡为黄色。

（2）採用优质的主控制晶片

主控制晶片是网卡上最重要的部件，它往往决定了网卡性能的优劣，所以优质网卡所採用的主控制晶片应该是市场上的成熟产品。市面上很多劣质网卡为了降低成本而採用版本较老的主控制晶片，这无疑给网卡的性能打了一个折扣。

（3）大部分採用SMT贴片式元件

优质网卡除电解电容以及高压瓷片电容以外，其它阻容器件大部分採用比外挂程式更加可靠和稳定的SMT贴片式元件。劣质网卡则大部分採用外挂程式，这使网卡的散热性和稳定性都不够好。

（4）镀钛金的金手指

优质网卡的金手指选用镀钛金製作，既增大了自身的抗干扰能力又减少了对其他设备的干扰，同时金手指的节点处为圆弧形设计。而劣质网卡大多採用非镀钛金，节点也为直角转折，影响了信号传输的性能。

选购指南

在组装时是否能正确选用、连线和设定网卡，往往是能否正确连通网路的前提和必要条件。一般来说，在选购网卡时要考虑以下因素：

网路类型

比较流行的有乙太网，令牌环网，FDDI网等，选择时应根据网路的类型来选择相对应的网卡。

传输速率

应根据服务器或工作站的频宽需求并结合物理传输介质所能提供的最大传输速率来选择网卡的传输速率。以乙太网为例，可选择的速率就有10Mbps，10/100Mbps，1000Mbps，甚至10Gbps等多种，但不是速率越高就越合适。例如，为连线在只具备100M传输速度的双绞线上的计算机配置1000M的网卡就是一种浪费，因为其至多也只能实现100M的传输速率。

汇流排类型

计算机中常见的汇流排插槽类型有：ISA、EISA、VESA、PCI 和PCMCIA等。在伺服器上通常使用PCI或EISA汇流排的智慧型型网卡，工作站则採用可用PCI或ISA汇流排的普通网卡，在笔记本电脑则用PCMCIA汇流排的网卡或採用并行接口的携带型网卡。PC机基本上已不再支持ISA连线，所以当为自己的PC机购买网卡时，千万不要选购已经过时的ISA网卡，而应当选购PCI网卡。

网卡支持的电缆接口

网卡最终是要与网路进行连线，所以也就必须有一个接口使网线通过它与其它计算机网路设备连线起来。不同的网路接口适用于不同的网路类型，常见的接口主要有乙太网的RJ-45接口、细同轴电缆的BNC接口和粗同轴电AUI接口、FDDI接口、ATM接口等。而且有的网卡为了适用于更广泛的套用环境，提供了两种或多种类型的接口，如有的网卡会同时提供RJ-45、BNC接口或AUI接口。

（a）RJ-45接口：这是最为常见的一种网卡，也是套用最广的一种接口类型网卡，这主要得益于双绞线乙太网套用的普及。因为这种RJ-45接口类型的网卡就是套用于以双绞线为传输介质的乙太网中，它的接口类似于常见的电话接口RJ-11，但RJ-45是8芯线，而电话线的接口是4芯的，通常只接2芯线（ISDN的电话线接4芯线）。在网卡上还自带两个状态指示灯，通过这两个指示灯颜色可初步判断网卡的工作状态。

（b）BNC接口：这种接口网卡对套用于用细同轴电缆为传输介质的乙太网或令牌网中，这种接口类型的网卡较少见，主要因为用细同轴电缆作为传输介质的网路就比较少。

（c）AUI接口：这种接口类型的网卡对套用于以粗同轴电缆为传输介质的乙太网或令牌网中，这种接口类型的网卡更是很少见。

（d）FDDI接口：这种接口的网卡是适应于FDDI（光纤分布数据接口）网路中，这种网路具有100Mbps的频宽，但它所使用的传输介质是光纤，所以这种FDDI接口网卡的接口也是光纤接口的。随着快速乙太网的出现，它的速度优越性已不复存在，但它须採用昂贵的光纤作为传输介质的缺点并没有改变，所以也非常少见。

（e）ATM接口：这种接口类型的网卡是套用于ATM（异步传输模式）光纤（或双绞线）网路中。它能提供物理的传输速度达155Mbps

价格与品牌

不同速率、不同品牌的网卡价格差别较大。

分类

根据网卡所支持的物理层标準与主机接口的不同，网卡可以分为不同的类型，如乙太网卡和令牌环网卡等。根据网卡与主机板上汇流排的连线方式、网卡的传输速率和网卡与传输介质连线的接口的不同，网卡分为不同的类型。

按照网卡支持的计算机种类分类，主要分为标準乙太网卡和PCMCIA网卡：

标準乙太网卡用于台式计算机联网，而PCMCIA网卡用于笔记本电脑。

按照网卡支持的传输速率分类，主要分为10Mbps网卡、100Mbps网卡、10/100Mbps自适应网卡和1000Mbps网卡四类：

根据传输速率的要求，10Mbps和100Mbps网卡仅支持10Mbps和100Mbps的传输速率，在使用非禁止双绞线UTP作为传输介质时，通常10Mbps网卡与3类UTP配合使用，而100Mbps网卡与5类UTP相连线。10/100Mbps自适应网卡是由网卡自动检测网路的传输速率，保证网路中两种不同传输速率的兼容性。随着区域网路传输速率的不断提高，1000Mbps网卡大多被套用于高速的伺服器中。

按网卡所支持的汇流排类型分类，主要可以分为ISA、EISA、PCI等：

由于计算机技术的飞速发展，ISA汇流排接口的网卡的使用越来越少。EISA汇流排接口的网卡能够并行传输32位数据，数据传输速度快，但价格较贵。PCI汇流排接口网卡的CPU占用率较低，常用的32位PCI网卡的理论传输速率为133Mbps，因此支持的数据传输速率可达100Mbps。

有线网卡

光纤网卡，指的是光纤乙太网适配器，简称光纤网卡，学名Fiber Ethernet Adapter.传输输的是乙太网通信协定，一般通过光纤线缆与光纤乙太网交换机连线。按传输速率可以分为100Mbps、1Gbps、10Gbps，按主机板插口类型可分为PCI、PCI-X、PCI-E(x1/x4/x8/x16)等，按接口类型分为LC、SC、FC、ST等。

LC接口光纤网卡的含义：

LC接口名字的由来是根据光纤模组的接口定义而命名的。光纤模组按其接口可以分为：SC、LC、ST、FC等几种类型。

SC接口，由于其操作的便利性，得到广泛运用。近几年来，光纤到桌面（FTTD）的广泛运用，使得SC接口光纤网卡得到普及。

SC接口光纤网卡的含义：

SC接口光纤网卡名字的由来是根据光纤模组的接口定义而命名的。光纤模组按其接口可以分为：SC、LC、ST、FC、MTRJ等几种类型。由于SC接口光纤操作的便利性，从而使得带SC接口光模组的网卡，

得到广泛运用，而经常被人们所提起，因为也诞生了：SC接口光纤网卡这个名词。

光纤连线埠工作波长及传输距离:
光纤接口网路媒介工作波长工作距离
SC/APC 单纤，单模波长1310/1550nm 10/20KM
SC/PC 双纤，单模波长1310nm 10/20/40KM
SC/PC 双纤，多模波长850nm 550M

SFP光纤网卡含义：

SFP是（Small Form-factor Pluggables）可以简单的理解为GBIC的升级

版本。SFP模组（体积比GBIC模组减少一半，可以在相同面板上配置多出一倍以上的连线埠数量。由于SFP模组在功能上与GBIC基本一致，因此，也被有些交换机厂商称为小型化GBIC（Mini-GBIC）。

SFP光纤网卡，故名思议，就是一种小型可热拨插模组的光纤网卡。在网卡集成SFP插槽，用户可根据实际需要，插入多模或者单模SFP光模组，而且可以根据实际传输距离，插入不同传统距离的光模组；而不需要根据网卡本身。这就给用户很大的选择空间。

无线网卡

无线网卡定义所谓无线网路，就是利用无线电波作为信息传输的媒介构成的无线区域网路（WLAN），与有线网路的用途十分类似，最大的不同在于传输媒介的不同，利用无线电技术取代网线，可以和有线网路互为备份，只可惜速度太慢。无线网卡是终端无线网路的设备，是无线区域网路的无线覆盖下通过无线连线网路进行上网使用的无线终端设备。具体来说无线网卡就是使你的电脑可以利用无线来上网的一个装置，但是有了无线网卡也还需要一个可以连线的无线网路，如果你在家里或者所在地有无线路由器或者无线AP（AccessPoint无线接入点）的覆盖，就可以通过无线网卡以无线的方式连线无线网路可上网。

无线网卡的工作原理是微波射频技术，笔记本有WIFI、GPRS、CDMA等几种无线数据传输模式来上网，后两者由中国移动和中国电信（中国联通将CDMA售于中国电信）来实现，前者电信或网通有所参与，但大多主要是自己拥有接入网际网路的WIFI基站（其实就是WIFI路由器等）和笔记本用的WIFI网卡。要说基本概念是差不多的，通过无线形式进行数据传输。无线上网遵循802.1q标準，通过无线传输，有无线接入点发出信号，用无线网卡接受和传送数据。

按照IEEE802.11协定，无线区域网路卡分为媒体访问控制（MAC）层和物理层（PHY Layer）。在两者之间，还定义了一个媒体访问控制-物理（MAC-PHY）子层（Sublayers）。MAC层提供主机与物理层之间的接口，并管理外部存储器，它与无线网卡硬体的NIC单元相对应。

物理层具体实现无线电信号的接收与发射，它与无线网卡硬体中的扩频通信机相对应。物理层提供空闲信道估计CCA信息给MAC层，以便决定是否可以传送信号，通过MAC层的控制来实现无线网路的CCSMA/CA协定，而MAC-PHY子层主要实现数据的打包与拆包，把必要的控制信息放在数据包的前面。

IEEE802.11协定指出，物理层必须有至少一种提供空闲信道估计CCA信号的方法。无线网卡的工作原理如下：当物理层接收到信号并确认无错后提交给MAC-PHY子层，经过拆包后把数据上交MAC层，然后判断是否是发给本网卡的数据，若是则上交，否则丢弃。

如果物理层接收到的发给本网卡的信号有错，则需要通知传送端重发此包信息。当网卡有数据需要传送时，首先要判断信道是否空闲。若空，随机退避一段时间后传送；否则，暂不传送。由于网卡为时分双工工作，所以，传送时不能接收，接收时不能发。

无线网卡标準：

1．IEEE802.11a：使用5GHz频段，传输速度54Mbps，与802.11b不兼容

2．IEEE 802.11b ：使用2.4GHz频段，传输速度11Mbps

3．IEEE802.11g：使用2.4GHz频段，传输速度54Mbps，可向下兼容802.11b

4．IEEE802.11n(Draft 2.0) ：用于Intel新的迅驰2笔记本和高端路由上，可向下兼容，传输速度300Mbps。

无线网卡的起源

一说到无线网卡的历史起源，就不能不提到无线区域网路的的历史。无线区域网路的的起源可以追溯到二十世纪四十年代的第二次世界大战期间，当时美国陆军就採用了无线电信号做资料的传输，他们研发出了一套无线电传输技术，并且採用非常高的加密技术。后来，这项技术就在美军和盟军中间广泛使用了；这让一些学者对此产生了兴趣并从中得到了灵感。

1971年，夏威夷大学(University of Hawaii)的研究人员创造了第一个基于封包式技术的无线电通讯网路，被称为ALOHNET网路，是最早的无线区域网路(wireless local area network，WLAN)。这个WLAN包括了7台计算机，採用双向星型拓扑(bi-directional star topology)横跨四座夏威夷的岛屿，中心计算机放置在瓦胡岛(Oahu Island)上。从这时起，无线区域网路可以说是正式诞生了。

虽然从有限的资料中我们无法找到有关无线网卡的只言片语，但我们可以肯定的是其中必定出现了今天无线网卡的始祖。如果从1971年世界上第一个无线网路实验成功开始计算，那幺无线网卡的历史也就短短的40年。事实上，无线区域网路的大规模发展是在20世纪90年代。

1997年IEEE(The Institute of Electrical and Electronics Engineers)提出并制定了最早的无线标準IEEE 802.11;在1999年9月又提出了IEEE 802.11a标準和IEEE 802.11b标準。

随着IEEE802.11a、IEEE802.11b标準的出台以及Wi-Fi组织的成立促进了无线区域网路产品的兼容化、标準化以及市场化。从此以后，无线区域网路随着电脑的普及得到了人们越来越多的关注。无线网卡实际上是一种终端无线网路设备，它是需要在无线区域网路的无线覆盖下通过无线连线网路进行上网使用的。换句话说无线网卡就是使你的电脑可以利用无线来上网的一个装置，但是有了无线网卡也还需要一个可以连线的无线网路，因此就需要配合无线路由器或者无线AP使用，就可以通过无线网卡以无线的方式连线无线网路可上网。

无线网卡的作用、功能跟普通电脑网卡一样，是用来连线到区域网路上的。它只是一个信号收发的设备，只有在找到上网际网路的出口时才能实现与网际网路的连线，所有无线网卡只能局限在已布有无线区域网路的範围内。无线网卡就是不通过有线连线，採用无线信号进行连线的网卡。

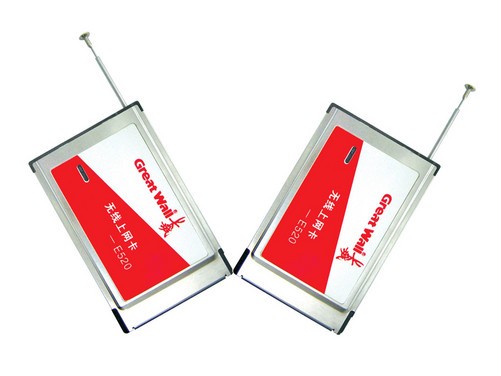

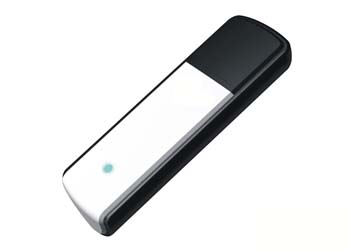

无线网卡可以根据不同的接口类型来区分，第一种是USB无线上网卡，是最常见的；第二种是台式机专用的PCI接口无线网卡;第三种是笔记本电脑专用的PCMCIA接口无线网卡；第四种是笔记本电脑内置的MINI-PCI无线网卡。

就如上面所说，我们光有无线网卡是无法连线无线网路，还必须有无线路由器或无线AP。无线网卡就好比是接收器，无线路由相当于发射器。其实还是需要有线的Internet线路接入到无线猫上，再将信号转化为无线的信号发射出去，由无线网卡接收。一般的无线路由器可以拖2-4个无线网卡，工作距离在50米以内效果较好，远了通信质量很差。

无线网卡主流的标準是IEEE 802.11n，它大幅提升无线区域网路竞争力，无线区域网路标準、技术快速发展，产品逐渐成熟，无线区域网路的套用也日益丰富。越来越多的家庭用户开始使用无线网路，许多企业也纷纷在自己的办公大楼内布设无线区域网路，同时，电信运营商对无线区域网路也给予了极大关注，无论是在机场、酒店、咖啡厅等公共区域铺设公众无线网路，给大家提供方便的无线上网。

发展史

网卡：(NIC)是计算机区域网路中最重要的连线设备,计算机主要通过网卡连线网路。在网路中，网卡的工作是双重的。一方面它负责接收网路上传过来的数据包,解包后，将数据通过主机板上的汇流排传输给本地计算机；另一方面它将本地计算机上的数据打包后送入网路。

·计算机网路：是计算机技术和通信技术发展的产物，是随着社会对信息共享、信息传递的要求而发展起来的。所谓计算机网路就是利用通信设备和线路将地理位置不同的、功能独立的多个计算机系统互连起来，以功能完善的网路软体（即网路通信协定、信息交换方式及网路作业系统等）实现网路中资源共享和信息传递的系统。

·计算机网路组成：通常由三部分组成，即资源子网、通信子网和通信协定。

资源子网：是计算机网路中面向用户的部分，负责全网路面向套用的数据处理工作，其主体是连入计算机网路内的所有主计算机，以及这些计算机所拥有的面向用户端的外部设备、软体和可供共享的数据等。

通信子网：是计算机网路中负责数据通信的部分，通信传输介质可以是双绞线、同轴电缆、无线电通信、微波、光导纤维等。

通信协定：为使网内各计算机之间的通信可靠有效，通信双方双方必须共同遵守的规则和约定称为通信协定。

·资源共享：包括硬体和软体资源。硬体资源如具有特殊功能的高性能处理部件，高性能的输入输出设备（雷射印表机、绘图仪等）以及大容量的辅助存储设备（如磁带机、大容量硬碟驱动器等），它们的共享可以节省硬体开销。软体资源如软体和数据。

·区域网路：是一个通讯系统，他允许数台彼此独立的电脑，在适当的範围内，以适当的传输速率直接进行沟通。一般网路可依其规模来分类，通常我们在办公室或家中使用的，大都属于区域网路，这种网路由于电脑间的距离短，且不必经过太多网路设备的中继，所以感觉上速度较快，但也因此适用範围较小。

·广域网（WAN）Wide Area Network：和区域网路相对，凡超过区域网路範围的，都可以算为广域网。

·城域网(MAN)Metropolitan ARea Network：在一个城市範围内操作的网路，或者在物理上使用城市基础电信设施（如地下电缆系统）的网路，有时从WAN中区分出来，称为城域网。

·网路体系结构：是指通信系统的整体设计，它为网路硬体、软体、协定、存取控制和拓扑提供标準。它广泛採用的是国际标準化组织（ISO）在1979年提出的开放系统互连（OSI-Open System Interconnection)的参考模型。OSI参考模型用物理层、数据链路层、网路层、传送层、对话层、表示层和套用层七个层次描述网路的结构，它的规範对所有的厂商是开放的，具有指导国际网路结构和开放系统走向的作用。它直接影响汇流排、接口和网路的性能。常见的网路体系结构有FDDI、乙太网、令牌环网和快速乙太网等。从网路互连的角度看，网路体系结构的关键要素是协定和拓扑。

·协定（Protocol)：是对数据格式和计算机之间交换数据时必须遵守的规则的正式描述。简单的说了，网路中的计算机要能够互相顺利的通信，就必须讲同样的语言，语言就相当于协定，它分为Ethernet、NetBEUI、IPX/SPX以及TCP/IP协定。

·拓扑结构：是指网路中各个站点相互连线的形式，主要有汇流排型拓扑、星型拓扑、环型拓扑以及它们的混合型。

·FDDI/CDDI:由美国国家标準协会ANSI的X3T9.5制定。速率为100Mbps；CDDI是基于铜电缆（双绞线）的FDDI。FDDI技术成熟，网路可延伸100公里，且由于採用环形结构和优良的管理能力，具有高可靠性。价格贵，安装複杂，标準完善，技术成熟，支持的软硬体产品丰富。

·IEEE802.5/令牌环网：常用于IBM系统中，其支持的速率为4Mbps和16Mbps两种。Novell、IBM LAN Server支持16MbpsIEEE802.5/令牌环网技术。

·交换乙太网:其支持的协定仍然是IEEE802.3/乙太网，但提供多个单独的10Mbps连线埠。它与原来的IEEE802.3/乙太网完全兼容，并且克服了共享10Mbps带来的网路效率下降。

·100BASE-T快速乙太网：与10BASE-T的区别在于将网路的速率提高了十倍，即100M。採用了FDDI的PMD协定，但价格比FDDI便宜。100BASE-T的标準由IEEE802.3制定。与10BASE-T採用相同的媒体访问技术、类似的步线规则和相同的引出线，易于与10BASE-T集成。每个网段只允许两个中继器，最大网路跨度为210米。

·IEEE802.3/Ethernet(乙太网):最广泛的媒体访问技术,通常在OSI模型的物理层和数据链路层操作。是Novell、Widows NT、IBM、UNIX网路 LANServer、DECNET等低层所採用的主要媒体访问技术，组网方式灵活、方便、且支持的软硬体产品众多。其速率为共享型10Mbps。根据不同的媒体可分为：10BASE-2（同轴粗缆）、10BASE-5（同轴细缆）、10BASE-T（双绞线）及10BASE-FL（光纤）。

·NETBIOS/NETBEUI:NETBIOS是区域网路软体接口的工业标準，可支持多种传输媒体。NETBEUI是NETBIOS的扩展用户接口，为Microaoft Windows NT和IBM的LAN Manager所採用。NETBIOS研製较早，比较简单，未考虑网间互连的情况，其命名方案不适合多种作业系统。

·IPX/SPX：NOVELL网的主要协定。支持IPX/SPX的软硬体，I/O设备很多。OSI参考模型中，相当于第三、四层（网路层、传输层）的。NOVELL网中，可在IPX上载入IP协定NETBIOS协定。

·TCP/IP：IP在UNIX中广泛配置，成为事实上的国际工业标準。IP也是Internet的主要协定。IP协定可横跨区域网路、广域网，几乎所有区域网路、广域网设备均支持IP协定，是统一媒体传输方式的最佳协定。IP协定为数据类协定，其传输的回响时间较好，协定互动少，较适合高速传输的需要。

·汇流排型拓扑：採用单根传输线作为传输介质，所有的站点都通过相应的硬体接口直接连线到干线电缆即汇流排上。

·星型拓扑：所有站点都连线到一个中心点，此中心点称作网路的集线器（HUB）。

·环型拓扑：所有站点彼此串列连线，就象链子一样，构成一个迴路或称作环。

·混合型拓扑：在居域网之间互连后，会出现某几种拓扑结构的混合形式，即混合型拓扑。

·传输介质：是通信网路中传送方和接受方之间的物理通路，常用的网路传输介质有双绞线、同轴电缆和光缆等。

·双绞线：是综合布线系统中最常用的一种传输介质，尤其在星型网路拓扑中，双绞线是必不可少的布线材料。双绞线电缆中封装着一对或一对以上的双绞线，为了降低信号的干扰程度，每一对双绞线一般由两根绝缘铜导线相互缠绕而成。双绞线可分为非禁止双绞线（UTP）和禁止双绞线（STP）两大类。其中，STP又分为3类和5类两种，而UTP分为3类、4类、5类、超5类四种，同时，6类和7类双绞线也会在不远的将来运用于计算机网路的布线系统。

·RJ-45接头：每条双绞线两头通过安装RJ-45连线器（俗称水晶头）与网卡和集线器（或交换机）相连。

·同轴电缆：是由一根空心的圆柱网状铜导体和一根位于中心轴线的铜导线组成，铜导线、空心圆柱导体和外界之间用绝缘材料隔开。与双绞线相比，同轴电缆的抗干扰能力强，禁止性能好，所以常用于设备与设备之间的连线，或用于汇流排型网路拓扑中。根据直径的不同，又可分为细缆和粗缆两种。

·BNC接头：细缆两端安装BNC连线头，通过专用T型连线器与网卡和集线器（或交换机）相连。

·光纤：光纤即光导纤维，是一种细小、柔韧并能传输光信号的介质，光缆由多条光纤组成。与双绞线和同轴电缆相比，光缆适应了网路对长距离传输大容量信息的要求，在计算机网路中发挥着十分重要的作用。

·半双工：它的意思是虽然网卡可以接收传送数据，但是一次只能做一种动作，不能同时收发。

·全双工：就是能够"同时"接收与传送信号，譬如电话就是一种全双工传输设备，我们在听对方讲话的同时，也可以发话给对方。理论上，全双工传输可以提高网路效率，但是实际上仍是配合其他相关设备才有用。例如必须选用双绞线的网路缆线才可以全双工传输，而且中间所接的集线器（HUB），也要能全双工传输；最后，所採用的网路作业系统也得支持全双工作业，如此才能真正发挥全双工传输的威力。

·Programmed I/O：这是从早期使用迄今，行之有效的传输方式，当年NOVELL公司风靡全球的NE 2000网卡便是採用这种方式。这种传输方式传输效率不容易提高，一旦遇到大量数据的情况便成了传输的瓶颈。

·Shared Memory:这类的网卡把要传输的数据放到卡上的存储器，而这块存储器必须事先占用一端地址(大多数占用640-1024KB之间的地址),有了这个地址，这块存储器就可视为主机板存储器的一部分：当主机向网卡要数据时,便直接到这块存储器取回；反之，将数据放到存储器也等于是传给了网卡。如果将PROGRAMMED I/O方式比喻成用勺子舀水，那SHARED MEMORY便是以桶打水，在传输量多时更能突出它的效率。

·Bus Master:这类网卡上有一片控制晶片（CONTROLLER），专门用来管制整个传输过程及汇流排的使用，由于控制动作由这片晶片代劳，数据可以直接从网卡传给主机板，不必I/O PROT，也不必经过CPU。由于不占用CPU宝贵的时间，能有效减低系统的负担，因此特别适用在伺服器上。多数EISA、MCA、PCI接口的网卡都支持用这种BUS MASTER方式与主机板沟通。

·802.3x流控制：由于数据传输更有效而提高了性能。网卡通过与交换机通信来确立最佳的数据传输。

·Parallel Tasking技术：3COM公司专利技术，此技术能够在10Mbps 或100 Mbps连线时使数据传输速度最高。

·Parallel Tasking II技术：3COM公司专利技术，此技术能够降低CPU占用率，还由于数据更有效在PCI汇流排上传输而提高了套用性能。在过去，在一个汇流排主操作周期里网卡至多每次只让64位元组的数据在PCI汇流排上传输。为了把一个1514 位元组的数据包全部传输到PC主机，就需要24个单独的汇流排主操作周期，这使汇流排的效率很低。有了Parallel Tasking II技术之后，网卡就能够在一个汇流排主操作周期里在汇流排上传输整个Ethernet数据包，这极大地提高了PCI汇流排的效率。其结果是加快了传输速度并改善了系统性能，使台式机和伺服器的套用软体工作得更好。

·32位汇流排主控DMA：宽数据通路和高速传输以及低的CPU占用率提供了最佳的系统性能。

·互动式访问技术：网卡可以动态分析网路信息流，进而调整网路性能。

·远程唤醒：使网路管理人员可以在中心地点命令远程PC通电，便于在下班时间更新和维护台式机（PC主机板必须装有3脚的远程唤醒连线器；还要求配备Desktop Management Application 软体，该软体能产生Magic Packet TM远程唤醒信号）。

·DMI2.0：使远程PC能够记录和报告PC的状态，以改善桌面管理。

·3Com DynamicAccess 软体：是3Com Fast EtherLink XL系列的有机组成部分，为网卡增加各种智慧型。它包括1、通过服务类别来区分数据流的优先权。为时间要求高的数据分配高优先权，以改善多媒体和关键性商业套用的性能；2、分散式RMON（dRMON）SmartAgent TM软体。该软体能在交换型和高速的网路环境中提供全面的廉价的网路管理，其中包括支持所有类别的远程监控；3、Fast IP软体。该软体最大限度地缓解了路由器可能产生的各种瓶颈，从而提高了网间互联性能；4、有效的多点播控制。这种控制能够在多点播数据流充斥LAN之前自动滤除不必要的多点播流，从而扩大了网路的有用频宽。

·100VG-ANYLAN:由HP，AT&T组织开发，由IEEE802．12制定标準。其优点为可以基于三类8芯双绞线组网，且支持优先调度，适合传送多媒体信息，价格便宜。缺点是标準不成熟、缺乏容错功能的主干，保密性有限，且支持产品较少。

·ATM:高速的基于分组的网路，是未来信息高速公路的主要通信传输手段。ATM标準有ATM论坛制定（150多个国家参加）。基于53个位元组的信元进行数据交换，速率可达25M、34M、45M、50M、155M、622M，并可达数Gbps。ATM支持产品越来越多，但价格较高。

发展历史：

80年代，随着微机技术的发展，微机区域网路技术和产品获得迅速的发展。80年代末期，国外微机界已预言，90年代微机使用的环境就是网路。事实上确实如此，微机居域网的发展在整个计算机网路领域中具有相当大的影响，数以千计的微机网路用户分布在各个套用领域中促进了网路套用技术的发展，从而也加速微机网路技术的发展。

过去一直是国外微机居域网产品占据着网路市场，其中建网用户数占先的主要有NOVELL、3COM、IBM、BANYAN以及SUN等公司的产品。随着网路的发展，台湾的厂商以生产能力强且多在内地设厂等优势，也迅速的发展起来，象D－LINK，TP－LINK等品牌逐渐走向成熟，另外国内的计算机产品生产商如实达、联想也纷纷生产出各自的网路产品。

其实网卡的发展史也就是网路的发展史。....

网卡杂谈：

网卡的不同分类：根据工作对象的不同务器的工作特点而专门设计的，价格较贵，但性能很好。就兼容网卡而言，网卡一般分为普通工作站网卡和伺服器专用网卡。伺服器专用网卡是为了适应网路服种类较多，性能也有差异，可按以下的标準进行分类：按网卡所支持频宽的不同可分为10M网卡、100M网卡、10/100M自适应网卡、1000M网卡几种；根据网卡汇流排类型的不同，主要分为ISA网卡、EISA网卡和PCI网卡三大类，其中ISA网卡和PCI网卡较常使用。ISA汇流排网卡的频宽一般为10M，PCI汇流排网卡的频宽从10M到1000M都有。同样是10M网卡，因为ISA汇流排为16位，而PCI汇流排为32位，所以PCI网卡要比ISA网卡快。

网卡的接口类型：根据传输介质的不同，网卡出现了AUI接口（粗缆接口）、BNC接口（细缆接口）和RJ-45接口（双绞线接口）三种接口类型。所以在选用网卡时，应注意网卡所支持的接口类型，否则可能不适用于你的网路。市面上常见的10M网卡主要有单口网卡（RJ-45接口或BNC接口）和双口网卡（RJ-45和BNC两种接口），带有AUI粗缆接口的网卡较少。而100M和1000M网卡一般为单口卡（RJ-45接口）。除网卡的接口外，我们在选用网卡时还常常要注意网卡是否支持无盘启动。必要时还要考虑网卡是否支持光纤连线。

网卡的选购：据统计，绝大多数的区域网路採用乙太网技术，因而重点以乙太网网卡为例，讲一些选购网卡时应注意的问题。购买时应注意以下几个重点：

网卡的套用领域：乙太网网卡有10M、100M、10M/100M及千兆网卡。对于大数据量网路来说，伺服器应该採用千兆乙太网网卡，这种网卡多用于伺服器与交换机之间的连线，以提高整体系统的回响速率。而10M、100M和10M/100M网卡则属人们经常购买且常用的网路设备，这三种产品的价格相差不大。所谓10M/100M自适应是指网卡可以与远端网路设备（集线器或交换机）自动协商，确定当前的可用速率是10M还是100M。对于通常的档案共享等套用来说，10M网卡就已经足够了，但对于将来可能的语音和视频等套用来说，100M网卡将更利于实时套用的传输。鑒于10M技术已经拥有的基础（如以前的集线器和交换机等），通常的变通方法是购买10M/100M网卡，这样既有利于保护已有的投资，又有利于网路的进一步扩展。就整体价格和技术发展而言，千兆乙太网到桌面机尚需时日，但10M的时代已经逐渐远去。因而对中小企业来说，10M/100M网卡应该是採购时的首选。

注意汇流排接口方式----当前台式机和笔记本电脑中常见的汇流排接口方式都可以从主流网卡厂商那里找到适用的产品。但值得注意的是，市场上很难找到ISA接口的100M网卡。1994年以来，PCI汇流排架构日益成为网卡的首选汇流排，已牢固地确立了在伺服器和高端桌面机中的地位。即将到来的转变是这种网卡将推广到所有的桌面机中。PCI乙太网网卡的高性能、易用性和增强了的可靠性使其被标準乙太网网路所广泛採用，并得到了PC业界的支持。

网卡兼容性和运用的技术----快速乙太网在桌面一级普遍採用100BaseTX技术，以UTP为传输介质，因此，快速乙太网的网卡设一个RJ45接口。由于小办公室网路普遍採用双绞线作为网路的传输介质，并进行结构化布线，因此，选择单一RJ45接口的网卡就可以了。适用性好的网卡应通过各主流作业系统的认证，至少具备如下作业系统的驱动程式：Windows、Netware、Unix和OS/2。智慧型网卡上自带处理器或带有专门设计的AISC晶片，可承担使用非智慧型网卡时由计算机处理器承担的一部分任务，因而即使在网路信息流量很大时，也极少占用计算机的记忆体和CPU时间。智慧型网卡性能好，价格也较高，主要用在伺服器上。另外，有的网卡在BootROM上做文章，加入防病毒功能；有的网卡则与主机板配合，藉助一定的软体，实现Wake?on?LAN（远程唤醒）功能，可以通过网路远程启动计算机；还有的计算机则乾脆将网卡集成到了主机板上。

网卡生产商----由于网卡技术的成熟性，生产乙太网网卡的厂商除了国外的3Com、英特尔和IBM等公司之外，台湾的厂商以生产能力强且多在内地设厂等优势，其价格相对比较便宜。

蹭网卡

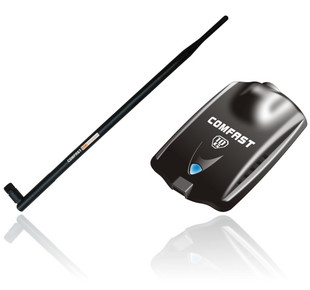

蹭网卡是指插在电脑上，安装驱动，就相当于信号放大的普通网卡，但是它并不是会自动搜寻邻居的无线网路并破解其安全密码的，而是通过蹭网卡的特定晶片型号支持虚拟机启动BT3/BT4/奶瓶/sicnal等软体，通过这些软体，搜寻出周围的无线网路，然后通过软体解密，获得密码，然后就能达到免费上网目的。

原理

实质上是一种大功率无线网卡，同时配备了自动破解软体。无线蹭网卡并不神秘。它本质上就是一种外置的上网器，只是比普通无线上网卡搜寻网路能力要强，说到底就是配合软体获得密码，免费上人家的网。

如果普通宽频用户无线网路密码设定的是wep加密，（无论你设定得多幺複杂）蹭网卡就比较容易成功，自动破解软体破解几乎不费吹灰之力。绝大部分用户都设定的是WPA/WPA2加密，这些加密方式，对于这些软体而言，需要抓取握手包，跑字典，就很複杂了，如果密码设定再複杂一些，比如字母加数字加特殊字元。就基本无能为力了！由于是无线接收，接收範围基本在1000米~3000米，能同时在几秒内能搜寻到大量的网路，一般情况下搜寻到10-60个网路很普遍，使用者就相当于同时装了10-60个宽频网线。总会有没有加密的信号，或者是WEP加密的信号，通过解密实现免费无线上网目的。

攻防

我们对于蹭网卡不需要太担心，只要我们把加密模式换成WPA2加密，然后经常换密码，或者隐藏无线网信号传播，或者设定IP限制，那幺蹭网卡就基本没有作用了。
