丹麦麦德森系列9mm冲锋鎗

麦德森系列冲锋鎗

产品名称:麦德森系列9mm冲锋鎗

Madsen Series of 9mm Submachine Gun

生产单位:丹麦麦德森公司

Madsen Industri Syndikat，DK

现状:停产

用途:主要杀伤150m内有生目标

结构特点

麦德森系列9mm冲锋鎗结构简单，大量採用冲压件，加工方便，成本低廉。

麦德森冲锋鎗的机匣最大特色是由几乎完全相同的左、右两半构成，在后端用铰链连线起来，并在前段用枪管螺套固定。要拆卸枪枝时，只要拧出枪管螺套，就能打开左半边的机匣，而枪管、枪机、复进簧和发射机构则装在右半边机匣内，所以事实上右机匣才是真正的机匣，而左机匣等于是机匣盖。左、右机匣的外表平滑，合起来后合缝紧密，防尘效果比较好。左机匣内壁前端的凸起起抛壳挺的作用，抛壳口在右机匣上。

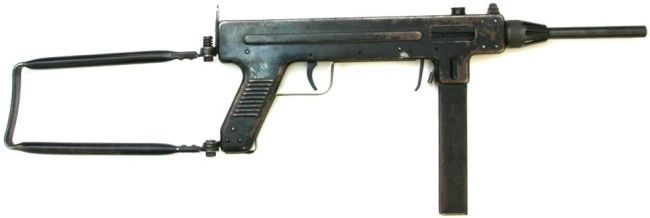

麦德森冲锋鎗

二战刚结束后的1946年，麦德森公司就推出了一种独特的9mm口径冲锋鎗，命名为M/46，该枪的特点是包括握把和弹匣座在内的整体式机匣完全由冲压製成，其结构非常简单，便于大量生产，成本低廉。后来又分别在1950年和1953年推出了其改进型M/50、M/53和M/53 Mk.2。这一系列的冲锋鎗通常被统称为麦德森冲锋鎗。麦德森冲锋鎗卖给了许多亚洲和南美国家，并在部分国家有仿製，其中巴西更生产了.45 ACP口径的M/50式麦德森冲锋鎗。但该枪没有被丹麦军队採用，丹麦军队二战后的制式冲锋鎗是霍维M1949，类似于瑞典M/45冲锋鎗。

该系列冲锋鎗採用自由枪机式工作原理，前冲击发。只有当枪弹入膛后，枪弹底火才与枪机上的固定击针对正。在击发过程中，枪机和枪弹仍继续向前复进，从而可利用枪机的前沖惯性抵消一部分火药气体压力冲量，避免枪后坐过猛。

各种型号结构基本相同，都由机匣、枪管、枪机、复进簧、发射机构、保险机、弹匣和框形摺叠枪托组成。保险机构有手动保险和握把保险两种，手动保险机构位于机匣底部，握把保险位于握把附近。

该枪採用32发弧形弹匣和直弹匣供弹，实弹匣质量分别为620g和590g。手装弹较费力，必须使用装在握把内的专用压弹器。

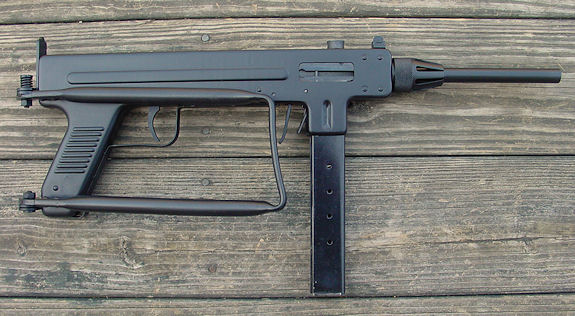

麦德森MKⅡ式9mm冲锋鎗M46式、M50式、M53式、和MKⅡ式的主要区别是：

（1）M46式採用框形拉机柄、直弹匣，不装带散热孔的枪管护筒、刺刀和快慢机。

（2）M50式採用圆形拉机柄、直弹匣，不装快慢机、枪管护筒和刺刀。

（3）M53式採用弧形弹匣和圆形拉机柄，可安装带散热孔的枪管护筒和配用刺刀，但无快慢机。

（4）MKⅡ式採用弧形弹匣和圆形拉机柄，可安装带散热孔的枪管护筒和配用刺刀，并在机匣左侧增加了一个快慢机，标有A和E，A表示连发射击，E表示单发射击。还在握把两侧增加两块护木，以便于握持。

瞄準装置

该系列冲锋鎗採用相同的机械瞄準具。片状準星位于机匣前端，单觇孔照门表尺位于机匣后端。

		M/46	M/50	M/53	M/53 Mk.2
枪管长		200 mm	200 mm	200 mm	200 mm
全枪长	枪托展开	780 mm	780 mm	800 mm	800 mm
全枪长	枪托摺叠	550 mm	530 mm	530 mm	530 mm
空枪重		3.15 kg	3.15 kg	3.2 kg	3.2 kg
含实弹匣重		3.74 kg	3.74 kg	3.82 kg	3.82 kg
理论射速		480 rpm	550 rpm	550 rpm	550 rpm
实际射速		100 rpm	100 rpm	100 rpm	100 rpm
枪口初速		390 m/s
有效射程		150 m
弹匣容量		32 rds
