串口wifi无线模组是将无线AP的wifi信号转换为串口的即插即用模组，SSC-WiFi-03是上海迅瞻电子科技第三代串口WLAN模组产品，该产品是基于标準UART接口符合IEEE802.11b/g模式的WiFi无线网路嵌入式模组。模组内置无线网路协定IEEE802.11 协定栈以及 TCP/IP 协定栈，能够实现用户串口数据到无线网路之间的转换。通过SSC-WiFi模组，传统的串口设备也能轻鬆接入无线网路。
基本介绍
- 中文名：串口wifi无线模组
- 工作温度：-40~+85
- 支持频率範围：2.412~2.484 GHz
- 工作电流：<300mA
- 插针式接口：HDR254M-2X4
简介

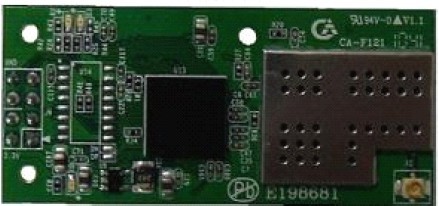

SSC-WiFi-03将无线AP的WiFi信号转换成TTL电平的串口（用户如需要232的电平，只需在模组上加一款232转换晶片）。模组採用高性能低功耗IEEE802.11b/g无线通信晶片，片内集成了高性能微处理器实现串口数据的透明传输，工作于2.4GHz全球开放ISM频段免许可证使用，可广泛套用于各种场合的短距离无线通信、工业控制领域。产品本身可将自己的串口接到计算机后用配置程式进行通信速率、格式、编码等的设定，无须其它任何编程装置。
管脚定义
SSC-WiFi-03产品提供如下所述的双列直插8针引脚：
号码 | 功能 | 方向 | 说明 |
1 | nRTS/nREADY | 0 | 串口请求传送 |
2 | nCTS/MODE/GPIO | I/O | 串口清除传送或普通GIPO |
3 | Link | 0 | 可选功能引脚，表示无线传输 |
4 | nREST | I | 复位引脚，低电平 |
5 | VDD | I | 3.3V电源输入脚 |
6 | RXD | I | 串口数据接入 |
7 | TXD | O | 串口数据传送 |
8 | GND | I | 地 |
产品特性
接口
双排插针式接口：HDR254M-2X4
支持波特率範围：1200~115200bps
支持硬体RTS/CTS流控
单3.3V供电
无线
支持IEEE802.11b/g无线标準
支持频率範围：2.412~2.484 GHz
支持两种无线网路类型： 基础网（Infra）和自组网（Adhoc）
支持多种安全认证机制： WEP64/WEP128/ TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
支持快速联网 支持无线漫游 其它
支持多种网路协定： TCP/UDP/ICMP/DHCP/DNS/HTTP/IGMP/PPPOE
支持自动和命令两种工作模式
支持串口透明传输模式 支持AT+控制指令集
支持多种参数配置方式：
串口/WEB伺服器/无线连线
工作温度：-40~+85

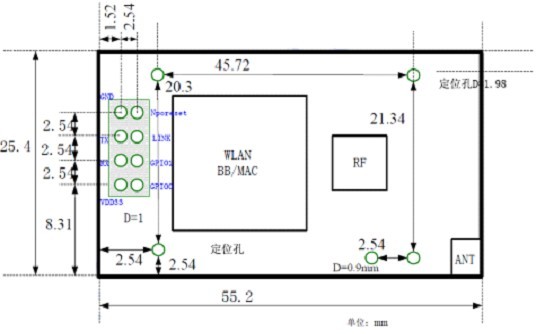

外形尺寸：55.2*25.4*11.5mm
工作电流：<300mA
环保认证：ROHS
