串口WIFI模组是基于Uart接口的符合wifi无线网路标準的嵌入式模组，内置无线网路协定IEEE802.11协定栈以及TCP/IP协定栈，能够实现用户串口数据到无线网路之间的转换。通过串口WIFI，传统的串口设备也能轻鬆接入无线网路。
基本介绍
- 中文名：串口WIFI
- 基础：Uart接口
- 无线网路协定：IEEE802.11
- 架构： MAC+RF架构
特点
1. MAC+RF架构，无需额外的MCU.
2.硬体802.11协定，内嵌TCP/IP协定
3.支持多种网路协定：TCP/UDP/ICMP/DHCP/DNS/HTTP
4.支持自动和工作命令模式，支持DHCP
5.支持串口透明传输，内置WEB伺服器
6.支持WEP64/WEP128/WPA-PSK/WPA2-PSK
7.提供配置软体配置和IE浏览器配置参数
8.支持基础网（Infra）和自组网（Adhoc）
9.支持AT+编辑命令控制，并提供MCU控制的C原始码
参数

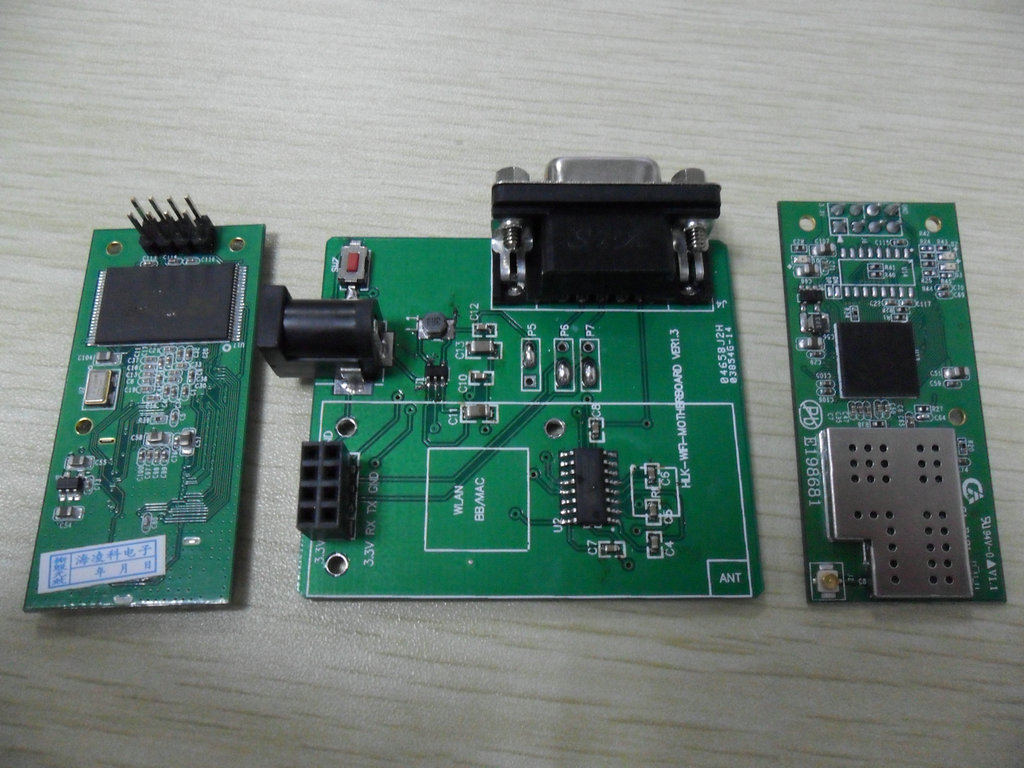

型号:HLK-WIFI-M03
产品特性
接口
双排（2 x 4）插针式接口
支持波特率範围：1200~115200bps
支持硬体 RTS/CTS 流控
单 3.3V 供电
无线
支持 IEEE802.11b/g 无线标準
支持频率範围：2.412~2.484 GHz
支持两种无线网路类型：
基础网（Infra）和自组网（Adhoc）
支持多种安全认证机制：
WEP64/WEP128/ TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
支持快速联网
支持无线漫游
其它
支持多种网路协定：
TCP/UDP/ICMP/DHCP/DNS/HTTP
支持自动和命令两种工作模式
支持串口透明传输模式
支持 AT+控制指令集
支持多种参数配置方式：
串口/WEB 伺服器/无线连线
套用领域
智慧型公交网路，如无线刷卡机
小额金融支付网路，如无线 POS 机
业设备联网，如无线感测器
物联网
全面支持串口透明数据传输模式，真
正实现串口的即插即用
全新的 AT+指令集，全部基于 ASCII
格式，简单易懂，使用更容易
更加完备的 TCP/IP 协定栈，支持
DHCP 协定动态 IP 地址分配和 DNS
域名解析功能
内置 WEB 伺服器，实现使用 IE 浏览
器通过无线网路远程配置模组参数
更高的传输性能，最高可达11KB/S
的传送速率
嵌入式802.11b/g无线网路
支持点对点访问，支持客户端、串口到WLAN的模式
支持串口到无线信号的桥接
支持64/128位WEP、WPA和WPA2(AES)，具有很高的保密性
UART、GPIO、U.FL(WLAN)接口
典型套用
随着Apple公司的iphone和ipad大热卖，Apple冬粉的增多，iphone周边产品的研发也有越来越多的公司进入。目前以开发iphone手机软体的公司每天都在增加中。
我司的串口wifi模组，型号HLK-WIFI-M03，支持AD-HOC模式，透明传输，上电后我们的M03模组可以发起一个AD-HOC的网路，iphone加入这个网路，之后就可以用iphone控制您的设备了。具体连线方式见下图
数据从iphone经过我们的串口wifi模组透明传输到客户设备的MCU中，然后MCU做相关的动作控制灯光或者汽车或者其他设备。
M03的参考设定
无线设定 网路类型：自组网路，使能“网路不存在时自动创建” 网路名称：my_adhoc(可修改成任何名称)
加密类型：开放 其余默认
网路设定 IP位址：192.168.0.1
子网掩码：255.255.255.0
网关地址：192.168.0.1
DNS地址：192.168.0.1
工作模式设定 启用自动工作模式 协定类型：TCP C/S模式：伺服器 连线埠号：6000 连线逾时：0
Iphone的网路配置
网路设定 IP位址：192.168.0.2 子网掩码：255.255.255.0 网关地址：192.168.0.1 DNS地址：192.168.0.1
然后Iphone上运行一个TCP协定的控制程式即可完成data的透明传输。
2013年最方案
概述
通用串列接口的符合网路标準的嵌入式模组，内置TCP/IP协定栈，能够实现用户串口、乙太网、无线网（WIFI）3个接口之间的任意透明转换。
串口转WIFI模组，串口转乙太网模组，乙太网转WIFI多功能WIFI模组，串口伺服器模组，让你的串口设备轻鬆联网，全透明双向数据传输，保障最高限度的易用性和兼容性。
特点
2.模组集成10/100M自适应乙太网接口,串口通信最高波特率高达230.4Kbps
3.採用全球顶级网路晶片供应商雷凌ralink方案，原材料均採用TDK//村田等大牌厂家，奠定稳定可靠基础
4.可靠的系统核心适用于安全性和长期运行的系统套用
5.尺寸小：40*29（比信用卡三分之一还小）
6.工作温度:工业级: -25~75°C.
7.内置360M的MIPS CPU、16M的RAM和4M的FLASH和无线基带和射频前端以及多种外设汇流排
8.通过CE和FCC认证，支持IEEE 802.11 b/g/n，支持透明协定数据传输模式
9.支持绝大多数WIFI加密方式和算法，WEP/WAP-PSK/WAP2-PSK/WAPI，加密类型 WEP64/WEP128/TKIP/AES
10.提供AT+指令集配置，提供友好的Web配置页面，通过网页配置
11.可选内置板载或者外置天线
12.支持无线工作在AP模式和节点(Station)模式，真正的硬体AP，支持iphone手机和android系统等所有WIFI连线，支持AP和station同时线上功能
13.可选TCP Server/TCP Client/UDP 工作模式，支持网路协定：TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP
14.支持DHCP自动获取IP，支持工作在AP模式时为从设备分配IP
15，串口速率可调，最高支持230400
16，强大技术支持，可提供定製化需求
套用场所
1 WiFi遥控飞机、车等玩具领域；
2 WiFi网路收音机、摄像头、数码相框；
3 医疗仪器、数据採集、手持设备；
4 WiFi脂肪称、智慧卡终端；家居智慧型化；LED照明灯具
5 仪器仪表、设备参数监测、无线POS机；电源开关，入墙式AP，只能开关插座。
6 工业控制，手持检测仪。
指标
Typical DC Characteristics | Notes | |
Only wifi current | ~140mA | Wifi to serial,AP mode or Client mode |
One rj45 current | ~120mA | Serial to RJ45. |
Two rj45 cuurent | ~135mA | One is Wan anther is LAN |
WiFi and two rj45 | ~160mA | Default Mode/Factory Mode |
Centre frequency accuracy | +/-25ppm | Additional +/-15ppm allowance |
Typical RF Characteristics | Notes | |
Receive sensitivity | -70dBm(802.11n) | Use Iqview to adjust |
Maximum Transmit power | 18dBm/15dBm/13.5dBm | 802.11b/g/n |
RF Port impedance – Ipex onnector | 50 ohm | 2.4 - 2.5GHz |
VSWR (max) | 2:1 | 2.4 - 2.5GHz |
Centre frequency accuracy | +/-25ppm | Additional +/-15ppm allowance |
Peripherals | Notes | |
UART | 2pins | 1200-500kbps |
RJ45(WAN) | 4pins | Support pppoe |
RJ45(LAN) | 4pins | Support dhcp |
3.3V Out | 1pins | Suuport atmost 300mA/3.3V |
1.8V Out | 1pins | Suuport atmost 300mA/1.8V |
Pin Assignment
Pin No | Signal Type | Description |
1 | VCC5V | Supply Voltage,5V+/-10% |
2 | GND | Analogue Ground |
3 | WIFILED | WLAN Activity LED |
4 | VO3.3 | 3.3V Output (Suuport Atmost 300mA) |
5 | LINK1 | 10/100 PHY Port #1 activity LED |
6 | N/A | Reserved |
7 | N/A | Reserved |
8 | GPIO0 | General GPIO Reserved |
9 | GPIO1 | General GPIO Reserved |
10 | ES/RST | Exit transparent transmissionmode/Restore factory value |
11 | TXOP1 | 10/100 PHY Port #1 TXP |
12 | TXON1 | 10/100 PHY Port #1 TXN |
13 | RXIP2 | 10/100 PHY Port #2 TXP |
14 | RXIN2 | 10/100 PHY Port #2 TXN |
15 | RXIN1 | 10/100 PHY Port #1 RXN |
16 | RXIP1 | 10/100 PHY Port #1 RXP |
17 | TXON2 | 10/100 PHY Port #2OXN |
18 | TXOP2 | 10/100 PHY Port #2OXP |
19 | GPIO2 | General GPIO Reserved |
20 | UART_RX | UART RXD. |
21 | UART_TX | UART TXD. |
22 | GPIO3 | General GPIO Reserved |
23 | LINK2 | 10/100 PHY Port #2 activity LED |
24 | GPIO4 | General GPIO Reserved |
25 | WPS/RST | WiFi Protected Setup /Restore factory value |
26 | GPIO5 | General GPIO Reserved |
27 | VO1.8 | 1.8V Output (Suuport Atmost 300mA) |
28 | VCC5V | Supply Voltage,5V+/-10% |
