RS-232（ANSI/EIA-232标準）是IBM-PC及其兼容机上的串列连线标準。可用于许多用途，比如连线滑鼠、印表机或者Modem，同时也可以接工业仪器仪表。用于驱动和连线的改进，实际套用中RS-232的传输长度或者速度常常超过标準的值。RS-232只限于PC串口和设备间点对点的通信。RS-232串口通信最远距离是50英尺。

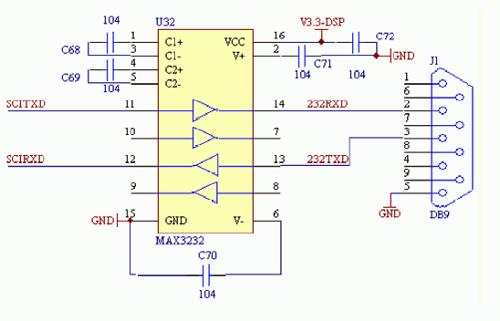

DB-9针连线头

从计算机串口截面图。

RS-232针脚的功能：

数据：

TXD（pin 3）：串口数据输出(Transmit Data)

RXD（pin 2）：串口数据输入(Receive Data)

握手：

RTS（pin 7）：传送数据请求(Request to Send)

CTS（pin 8）：清除传送(Clear to Send)

DSR（pin 6）：数据传送就绪(Data Send Ready)

DCD（pin 1）：数据载波检测(Data Carrier Detect)

DTR（pin 4）：数据终端就绪(Data Terminal Ready)

地线：

GND（pin 5）：地线

其它

RI（pin 9）：铃声指示

RS-422（EIA RS-422-AStandard）是Apple的Macintosh计算机的串口连线标準。RS-422使用差分信号，RS-232使用非平衡参考地的信号。差分传输使用两根线传送和接收信号，对比RS-232，它能更好的抗噪声和有更远的传输距离。在工业环境中更好的抗噪性和更远的传输距离是一个很大的优点。

RS-485（EIA-485标準）是RS-422的改进，因为它增加了设备的个数，从10个增加到32个，同时定义了在最大设备个数情况下的电气特性，以保证足够的信号电压。有了多个设备的能力，你可以使用一个单个RS-485口建立设备网路。出色抗噪和多设备能力，在工业套用中建立连向PC机的分散式设备网路、其他数据收集控制器、HMI或者其他操作时，串列连线会选择RS-485。RS-485是RS-422的超集，因此所有的RS-422设备可以被RS-485控制。RS-485可以用超过4000英尺的线进行串列通行。

DB-9 引脚连线

--------------

\ 1 2 3 4 5 /

\ 6 7 8 9 /

---------

从计算机连出的线的截面。

RS-485的引脚的功能

数据：1（DATA-) 2(DATA+)

地线：5

RS-232通信方式允许简单连线三线：Tx、Rx和地线。但是对于数据传输，双方必须对数据定时採用使用相同的波特率。儘管这种方法对于大多数套用已经足够，但是对于接收方过载的情况这种使用受到限制。这时需要串口的握手功能。在这一部分，我们讨论三种最常用的RS-232握手形式：软体握手、硬体握手和Xmodem。

a，软体握手：我们讨论的第一种握手是软体握手。通常用在实际数据是控制字元的情况，类似于GPIB使用命令字元串的方式。必须的线仍然是三根：Tx，Rx和地线，因为控制字元在传输线上和普通字元没有区别，函式SetXModem允许用户使用或者禁止用户使用两个控制字元XON和XOFF。这些字元在通信中由接收方传送，使传送方暂停。

例如：假设传送方以高波特率传送数据。在传输中，接收方发现由于CPU忙于其他工作，输入buffer已经满了。为了暂时停止传输，接收方传送XOFF，典型的值是十进制19，即十六进制13，直到输入buffer空了。一旦接收方準备好接收，它传送XON，典型的值是十进制17，即十六进制11，继续通信。输入buffer半满时，LabWindows传送XOFF。此外，如果XOFF传输被打断，LabWindows会在buffer达到75%和90%时传送XOFF。显然，传送方必须遵循此守则以保证传输继续。

b，硬体握手：第二种是使用硬体线握手。和Tx和Rx线一样，RTS/CTS和DTR/DSR一起工作，一个作为输出，另一个作为输入。第一组线是RTS（Request to Send）和CTS（Clear toSend）。当接收方準备好接收数据，它置高RTS线表示它準备好了，如果传送方也就绪，它置高CTS，表示它即将传送数据。另一组线是DTR（DataTerminal Ready）和DSR（Data SetReady）。这些线主要用于Modem通信。使得串口和Modem通信他们的状态。例如：当Modem已经準备好接收来自PC的数据，它置高DTR线，表示和电话线的连线已经建立。读取DSR线置高，PC机开始传送数据。一个简单的规则是DTR/DSR用于表示系统通信就绪，而RTS/CTS用于单个数据包的传输。

在LabWindows，函式SetCTSMode使能或者禁止使用硬体握手。如果CTS模式使能，LabWindows使用如下规则：

当PC传送数据：

RS-232库必须检测CTS线高后才能传送数据。

当PC接收数据：

如果连线埠打开，且输入伫列有空接收数据，库函式置高RTS和DTR。

如果输入伫列90%满，库函式置低RTS，但使DTR维持高电平。

如果连线埠伫列近乎空了，库函式置高RTS，但使DTR维持高电平。

如果连线埠关闭，库函式置低RTS和DTR。

c，XModem握手：最后讨论的握手叫做XModem档案传输协定。这个协定在Modem通信中非常通用。儘管它通常使用在Modem通信中，XModem协定能够直接在其他遵循这个协定的设备通信中使用。在LabWindows中，实际的XModem套用对用户隐藏了。只要PC和其他设备使用XModem协定，在档案传输中就使用LabWindows的XModem函式。函式是XModemConfig，XModemSend和XModemReceive。

XModem使用介于如下参数的协定：start_of_data、end_of_data、neg_ack、wait_delay、start_delay、max_tries、packet_size。这些参数需要通信双方认定，标準的XModem有一个标準的定义：然而，可以通过XModemConfig函式修改，以满足具体需要。这些参数的使用方法由接收方传送的字元neg_ack确定。这通知传送方其準备接收数据。它开始尝试传送，有一个逾时参数start_delay；当逾时的尝试超过max_ties次数，或者收到接收方传送的start_of_data，传送方停止尝试。如果从传送方收到start_of_data，接收方将读取后继信息数据包。包中含有包的数目、包数目的补码作为错误校验、packet_size位元组大小的实际数据包，和进一步错误检查的求和校验值。在读取数据后，接收方会调用wait_delay，然后向传送方传送回响。如果传送方没有收到回响，它会重新传送数据包，直到收到回响或者超过重发次数的最大值max_tries。如果一直没有收到回响，传送方通知用户传输数据失败。

由于数据必须以pack_size个位元组按包传送，当最后一个数据包传送时，如果数据不够放满一个数据包，后面会填充ASCII码NULL（0）位元组。这导致接收的数据比原数据多。在XModem情况下一定不要使用XON/XOFF，因为XModem传送方发出包的数目很可能增加到XON/OFF控制字元的值，从而导致通信故障。
