模具弹簧

(2021-07-16 15:00:05) 百科综合
模具弹簧

模具弹簧

模具弹簧广泛套用于冲压模、金属压铸模、塑胶模具以及其他弹性运动精密机械设备、汽车等领域。模具弹簧材质一般选用铬合金钢。铬合金弹簧钢具有耐高温、刚性大、寿命长的特点。

基本介绍

  • 中文名：模具弹簧
  • 外文名：Mould Coil Spring
  • 拼音：mu ju tan huang
  • 产品生产标準：ISO9001:2000，ISO10243等
  • 分类：金属螺旋弹簧,氮气弹簧,聚氨脂弹
  • 着名品牌：Raymond

概况

模具弹簧包括：日标模具弹簧、德标模具弹簧、簧、聚氨脂弹簧，通常模具弹簧指的是矩形模具弹簧。

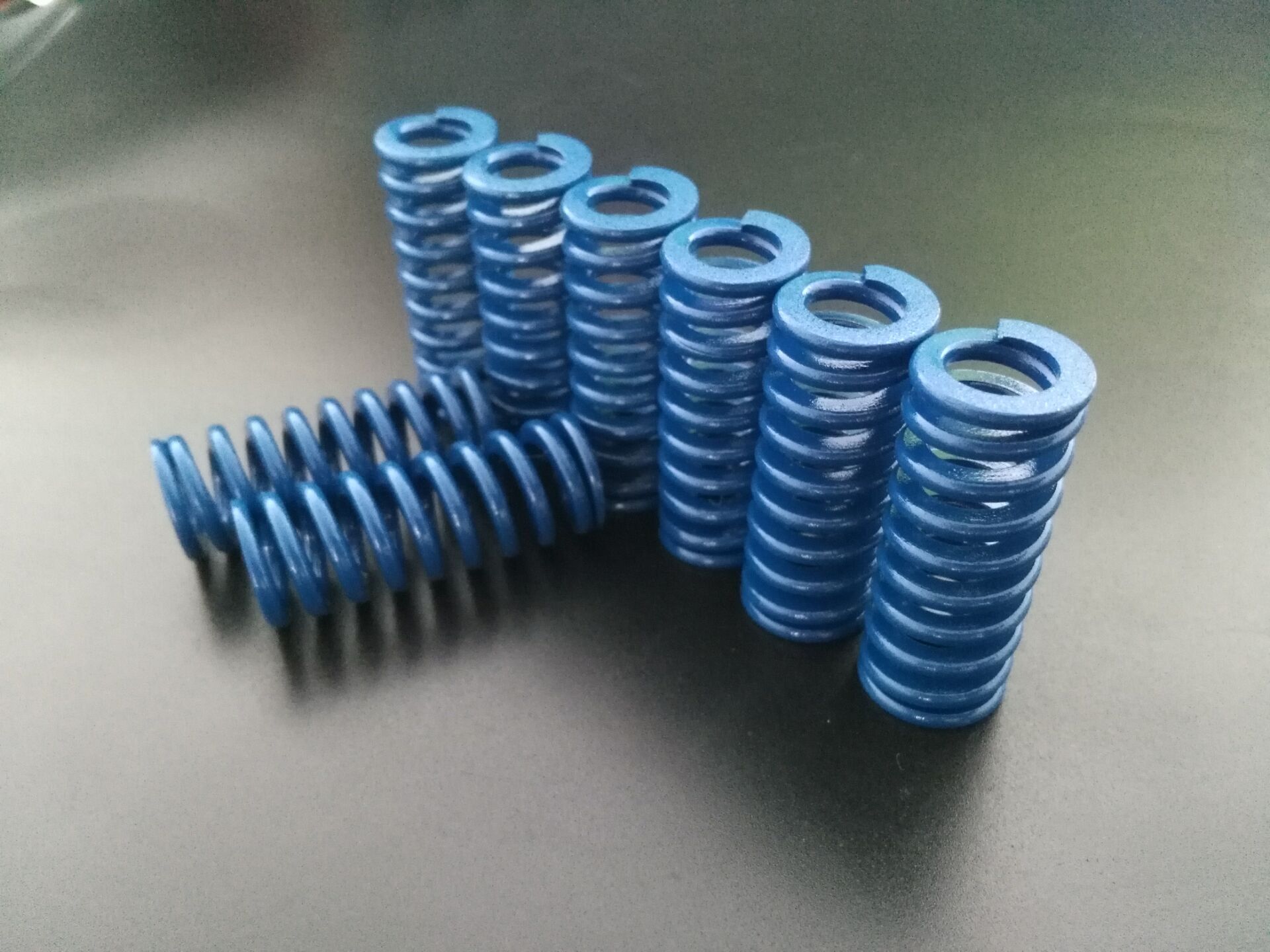

矩形模具弹簧具有体积小、弹性好、刚度大、精密度高、製作材料呈矩形，表面分色喷涂（镀）以区分不同负重，外表美观等特点。
标準化模具弹簧的产品生产标準有：ISO9001:2000、日本JIS、ISO10243、NAAMS(北美汽车公制标準)，根据不同标準生产的弹簧即日标弹簧、美标弹簧、ISO10243德标模具弹簧等。

分类

模具弹簧-通俗的讲就是模具用的弹簧,我们讲的模具弹簧分为金属螺旋弹簧,氮气弹簧,聚氨脂弹簧三大类.
金属螺旋模具弹簧
金属螺旋模具弹簧广泛套用于模具、夹具、工业离合器、剎车构件及各种机械构件等。
Sanyi金属螺旋弹簧Sanyi金属螺旋弹簧
日标弹簧分类:超重负载DB茶色模具弹簧,重负载DH绿色模具弹簧,中负载DM红色模具弹簧,轻负载DL蓝色模具弹簧,较轻负载DF黄色模具弹簧等等.
国际标準分类:SJL绿色模具弹簧,SJM兰色模具弹簧,SJH红色模具弹簧,SJB黄色模具弹簧等.
氮气弹簧
内製造品质已达到国际水準，价格低约50%，可与Dadco、Kaller、Misumi、Hyson、博顶、Quiri等品牌氮气弹簧互换，交期短服务快捷。
氮气弹簧氮气弹簧
弹簧分类:Mc-ISO国际标準型,MQk-结构紧凑型,MQa-超紧凑型,MQHl-特瘦结构型.
聚氨脂弹簧
聚氨脂弹簧分类:EX型高负载聚氨脂弹簧,A型高负载聚氨脂弹簧,LA型高负载聚氨脂弹簧,UT型高负载聚氨脂弹簧,UD型高负载聚氨脂弹簧等.
聚氨脂弹簧聚氨脂弹簧

着名品牌

着名的模具弹簧品牌有Raymond模具弹簧、Raymond氮气弹簧、联合弹簧模具弹簧和SPEC聚氨脂弹簧。Raymond模具弹簧包括JIS（日标）模具弹簧、美标模具弹簧、ISO（国标）模具弹簧等类型。

相关数据

日标模具弹簧使用次数和压缩比的关係
使用100万次
使用50万次
使用30万次
色别
(压缩比：占自由高度的%)
荷重
种类
40
45
50
黄色Yellow
轻
32
36
40
蓝色Blue
中
25.6
28.8
32
红色Red
重
19.2
21.6
24
绿色Green
超重
16
18
20
棕色Brown
日标模具弹簧几何尺寸及负荷公差
外径D(mm)
内径D(mm)
自由高度H 0 ≤50(mm)
自由高度H 0 ≥50（mm）
负荷P N （N）
旋向
0
0.7
±0.5
±10%H 0
±10%P N
右
-0.7
0.1
日标模具弹簧最大压缩量
种类
最大压缩度
较小荷重
自由高度×58%
轻荷重
自由高度×48%
中荷重
自由高度×38%
重荷重
自由高度×28%
超重荷重
自由高度×24%
德标模具弹簧颜色负重对照表
较负荷 V
绿色
中负荷R
蓝色
重负荷B
红色
超负荷G
黄色
美标模具弹簧颜色负重对照表
较负荷 SV
绿色
中负荷SR
蓝色
重负荷SB
红色
超负荷SG
黄色
日标模具弹簧标準件规格表
标準外径D（mm）
8
10
12
14
16
18
20
22
25
27
30
35
40
50
60
70
标準长度
（mm）
10
√
15
√
20
√
√
√
25
√
√
√
√
√
√
√
√
√
√
√
30
√
√
√
√
√
√
√
√
√
√
√
35
√
√
√
√
√
√
√
√
√
√
√
√
40
√
√
√
√
√
√
√
√
√
√
√
√
√
45
√
√
√
√
√
√
√
√
√
√
√
√
√
√
50
√
√
√
√
√
√
√
√
√
√
√
√
√
√
55
√
√
√
√
√
√
√
√
√
√
√
√
√
√
60
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
65
√
√
√
√
√
√
√
√
√
√
√
√
√
√
70
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
75
√
√
√
√
√
√
√
√
√
√
√
√
√
√
80
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
90
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
100
√
√
√
√
√
√
√
√
√
√
√
√
√
√
√
125
√
√
√
√
√
√
√
√
√
√
√
√
√
150
√
√
√
√
√
√
√
√
√
√
175
√
√
√
√
√
√
√
√
√
√
200
√
√
√
√
√
√
√
√
225
√
√
√
√
250
√
√
√
√
275
√
√
√
√
300
√
√
√
√
350
√
√
400
√
√
450
√
√
500
√
√

套用现状

圆截面或异形截面（方形、矩形、扁形和S、D、S形等）钢丝圆柱螺旋压缩弹簧、橡胶（氯丁橡胶和聚氨脂橡胶）弹簧、充氮气弹簧和碟形弹簧在不同类型的模具中均有套用。但从套用範围和数量方面分析：圆截面钢丝螺旋弹簧在下降，异形截面钢丝特别是扁形和S、D、S形钢丝圆柱螺旋弹簧在增加，橡胶弹簧特别是聚氨脂橡胶弹簧趋于稳中有增，而碟簧和充氮气弹簧仍在小批量试用阶段，看来是有一定的市场，但若从弹簧静、动态特性，使用维护性和经济性方面综合评价其套用前景，尚有待实践后在论。
