Sanyi模具弹簧是由深圳市铭昊五金模具有限公司于2008年申请的金属螺旋模具弹簧。
基本介绍
- 中文名：Sanyi模具弹簧
- 所属公司：深圳市铭昊五金模具有限公司
- 申请时间：2008年
- 製作标準：国际标準ISO10243
产品介绍
Sanyi(铭昊-三一)品牌由深圳市铭昊五金模具有限公司于2008年申请，用于金属螺旋模具弹簧。 Sanyi（三一）金属螺旋模具弹簧採用优质铬合金弹簧钢製造，主要套用于五金塑胶模具、汽车模具、各种夹具、通用工具机件、机械设备以及工业离合器与剎车构件等。所有Sanyi三一模具弹簧都严格按ISO9001:2000质量标準进行加工。
Sanyi商标图
Sanyi商标图分类
Sanyi模具弹簧按照製作标準分为国际标準ISO10243及JIS日本工业标準两大类。
ISO-10243标準
ISO10243国际标準：模具弹簧按照不同的压缩量及荷重分为SJL绿色弹簧、SJM兰色弹簧、SJH红色弹簧和SJB黄色弹簧四大类。
SJL轻荷重模具弹簧（绿色弹簧）

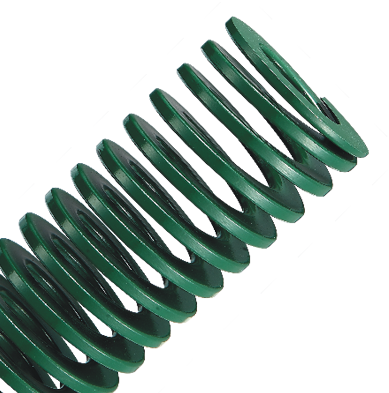

ISO10243绿色弹簧
ISO10243绿色弹簧荷重计算方式：弹簧刚度N/mm*l（压缩量）=N(荷重）
如：代号SJL10*25（300万回时）
刚度N/mm*l（压缩量）=N（垫誉境欠荷重） |
10.5*6.3=66.0N 1N=0.102kgf |
SJL绿色弹簧使用回数与压缩比的关係：
种类/寿命 | 300万回 | 150万回 | 20万回 | 最大压缩量 |
SJL绿色弹簧 | 自由长25% | 自由长30% | 自由长40% | 自由长50% |
SJM中荷重模具弹簧（兰色弹簧）

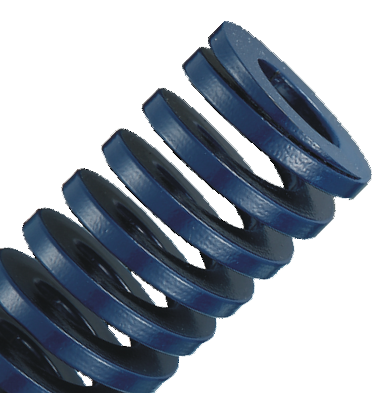

ISO10243兰色弹簧
ISO10243兰色弹簧荷重计算方式：弹簧刚度N/mm*l（压缩量）=N(荷重）
如：代号SJM10*25（300万回时）
刚度N/mm*l（压缩量）=N（荷重） |
16.1*6.3=101.0N 1N=0.102kgf |
SJM兰色弹簧使用回数与压缩比的关係：
种类/寿命 | 300万回 | 150万回 | 20万回 | 最大压缩量 |
SJm兰色弹簧 | 自由长25% | 自由长30% | 自由长37.5% | 自由长44% |
SJH重荷重模具弹簧（红色弹簧）
荷重计算方式：弹簧脚担连刚度N/mm*l（压缩量）=N(荷重）

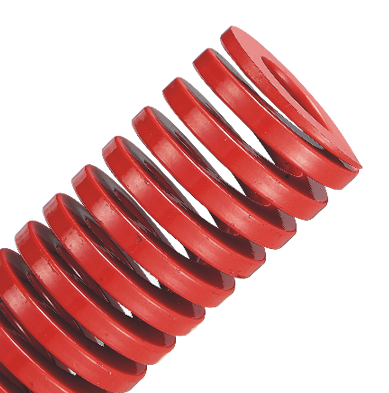

ISO10243红色弹簧
ISO10243红色弹簧如：代号SJH10*25（300万回时）
刚度N/mm*l（压缩量）=N（荷重）兆欢榆 |
22.0*5.0=110.0N 1N=0.102kgf |
SJL绿色弹簧使用回数与压缩比的关係：
种类/寿命 | 300万回 | 150万回 | 20万回 | 最大压缩量 |
SJH红色弹簧 | 自由长20% | 自由长25% | 自由长30% | 自由长34% |

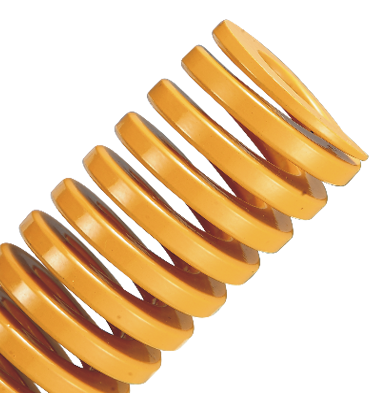

SJB超重荷重模具弹簧（黄色弹簧）
ISO10243黄色弹簧
ISO10243黄色弹簧荷重计算方式：弹簧刚度N/mm*l（压缩量）=N(荷重）
如：代号SJB10*25（300万回时）
刚度N/mm*l（压缩量）=N（荷重） |
36.7*4.3=158.0N 1N=0.102kgf |
SJL绿色弹簧使用回数与压缩比的关係：
种类/寿命 | 300万回 | 150万回 | 20万回 | 最大压缩量 |
SJB黄色弹簧 | 自由长17% | 自由长20% | 自由长25% | 自由长30% |
日本JIS工业标準
JIS日本工业标準：模具弹簧按笑欠辩拔照不同压缩量及荷重分为黄色弹簧SF、蓝色弹簧SL、红色弹簧SM、绿色弹簧SH及茶色弹簧SB五大类别。
SF轻小荷重模具弹簧（黄色弹簧）

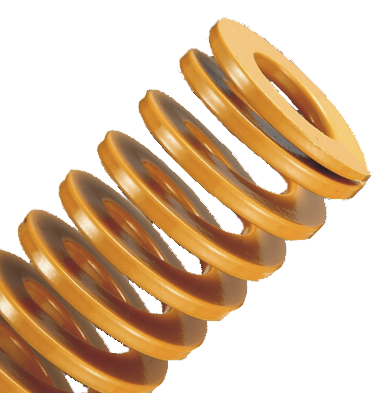

黄色模具弹簧
黄色模具弹簧荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）
如：代号SF8*15（30万回时）
刚度kgf/mm*l（压缩量）辨放旋=kgf（荷重） |
1.56*5.0=8.0kgf |
SF黄色弹簧使用回数与压缩比的关係：
种类/寿命 | 100万回 | 50万回 | 30万回 | 最大压缩量 |
SF黄色弹簧 | 自由长40% | 自由长45% | 自由长50% | 自由长58% |
SL轻荷重模具弹簧（蓝色弹簧）
荷重计算方式：弹簧刚度kgf/mm*l（压缩量充乐糊）=kgf(荷重）

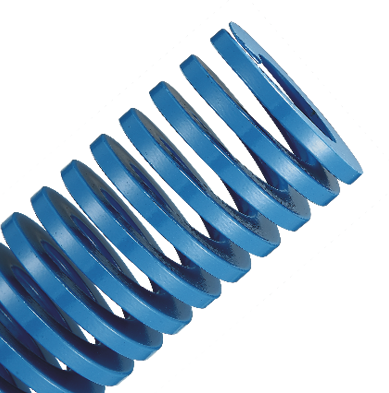

蓝色模具弹簧
蓝色模具弹簧如：代号SL8*15（30万回时）
刚度kgf/mm*l（压缩量）=kgf（荷重） |
1.67*6.0=10.0kgf |
SL蓝色弹簧使用仔跨回数与压缩比的关係：
种类/寿命 | 100万回 | 50万回 | 30万回 | 最大压缩量 |
SL蓝色弹簧 | 自由长32% | 自由长36% | 自由长40% | 自由长48% |
SM中荷重模具弹簧（红色弹簧）

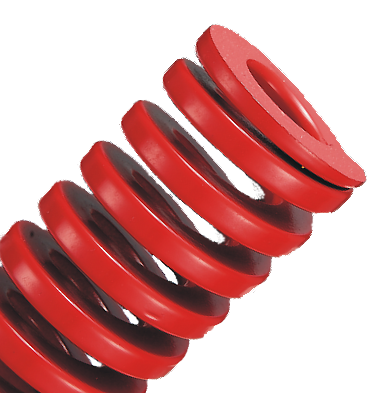

红色模具弹簧
红色模具弹簧荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）
如：代号SM8*15（30万回时）
刚度kgf/mm*l（压缩量）=kgf（荷重） |
4.34*4.2=14.0kgf |
SM红色弹簧使用回数与压缩比的关係：
种类/寿命 | 100万回 | 50万回 | 30万回 | 最大压缩量 |
SM红色弹簧 | 自由长25.6% | 自由长28.8% | 自由长32% | 自由长38% |
SH重荷重模具弹簧（绿色弹簧）

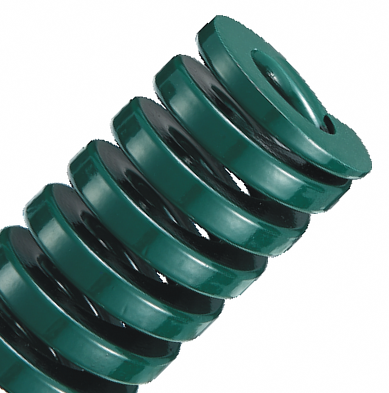

绿色模具弹簧
绿色模具弹簧荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）
如：代号SH8*15（30万回时）
刚度kgf/mm*l（压缩量）=kgf（荷重） |
5.87*3.6=21kgf |
SH绿色弹簧使用回数与压缩比的关係：
种类/寿命 | 100万回 | 50万回 | 30万回 | 最大压缩量 |
SH绿色弹簧 | 自由长19.2% | 自由长21.6% | 自由长24% | 自由长28% |
SB极重荷重模具弹簧（茶色弹簧）
荷重计算方式：弹簧刚度kgf/mm*l（压缩量）=kgf(荷重）

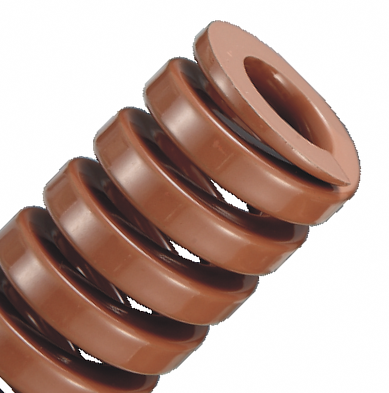

茶色模具弹簧
茶色模具弹簧如：代号SB8*15（30万回时）
刚度kgf/mm*l（压缩量）=kgf（荷重） |
10.8*3.0=33kgf |
SB茶色弹簧使用回数与压缩比的关係：
种类/寿命 | 100万回 | 50万回 | 30万回 | 最大压缩量 |
SB茶色弹簧 | 自由长16% | 自由长18% | 自由长20% | 自由长24% |
特性及优点
弹簧材料：採用优质铬合金弹簧钢，这种钢丝具有耐高温、刚度大、寿命长等特点。
材料造型：呈矩形截面圆角边形状,与一般的矩形直角边不同,弹簧在高速运行时可以减少应力集中。
强压处理: 弹簧做到三次以上强压处理,消除了使用前的内应力,不会再发生弹簧变形\缩短断裂等现象。
强化处理: 弹簧经过表面强化处理,其表面组织结实,提高了应力集中点的强度,使弹簧疲劳寿命延长。
使用寿命: 根据弹簧压缩量,最高寿命日标为100万次,国际标準ISO-10243为300万次。
表面处理：採用先进彩色电泳漆生产，符合欧洲SOS标準，使产品表面均匀、附着力更强。
国际质量认证
所有Sanyi模具弹簧都按照ISO9001:2000质量标準进行加工,这与铭昊为冲压行业提供最为精工製作的模组和模具标準件之声誉是一致的，Sanyi模具弹簧和多种竞争产品的使用寿命对比测试显示SANYI弹簧的寿命长得多。
使用注意事项
1）为防止弯曲，请务必对弹簧进行导向。
2）为防止因夹入异物而发生破损，请注意使用环境。
3）为防止因可动的反覆冲击而发生破损，请儘量使用起始压缩量。
4）弹簧安装面应平整，弹簧轴线相对于安装面应垂直，以避免发生偏载。
5）将弹簧内外嵌套使用时，弹簧会由于内外干涉而产生磨损并发生破损。
6）将弹簧串联使用时，因接触面不稳定，容易发生弯曲等现象。
有载荷差的组合时，弹簧刚度相对较低的弹簧会产生应力集中，并因此而降低使用寿命。
