信元瑞电气有限公司是由高科技人员投资组建的民营高科技企业。公司拥有实力前瞻性的领导群、坚实的技术团队，主要领导人在管理、技术、市场等方面具有多年的实际运作经验。公司拥有一批上海交通大学等名校计算机、电子、自动控制专业毕业的科技人才，80%以上本科学历，其中博士4人、研究生10人，并具有一支专业的工程技术队伍。强大的研发力量是高科技企业发展的基础保证，信源瑞公司以技术为依託，以市场为龙头，集科研、生产销售、工程谘询、售后服务为一体。在全球气候变化和能源消耗不断攀升的背景下，节能减排、改善能源利用效率和提高电能质量已迫在眉睫。信元瑞电气已成为全行业为数不多的最具有持续创新能力的企业之一。
目前，“信元瑞”依靠前瞻性决策、国内领先的技术和专业严谨的製造能力，吸引了国内多家知名的APF、SVG、输变电设备生产商，为其提供技术领先的核心部件与集成方案。不仅如此，我们整合国际上最新技术，能根据用户的特殊要求或不同的套用环境，设计生产出符合用户要求的产品。为军事设施、电力系统、新能源利用、通讯设备、轨道交通、机场、金融、证券、医疗和智慧型建筑领域，提供最可靠的电力安全保障与最佳的能效解决方案。 信元瑞电气将继续秉承上海交大第六工作室扎根于技术创新和引领科技的理念，完成由幕后技术开发到直接面对终端用户的角色转换,并致力于智慧型高科技产品的普及化，为能源利用和电力质量改善事业做出更大的努力。

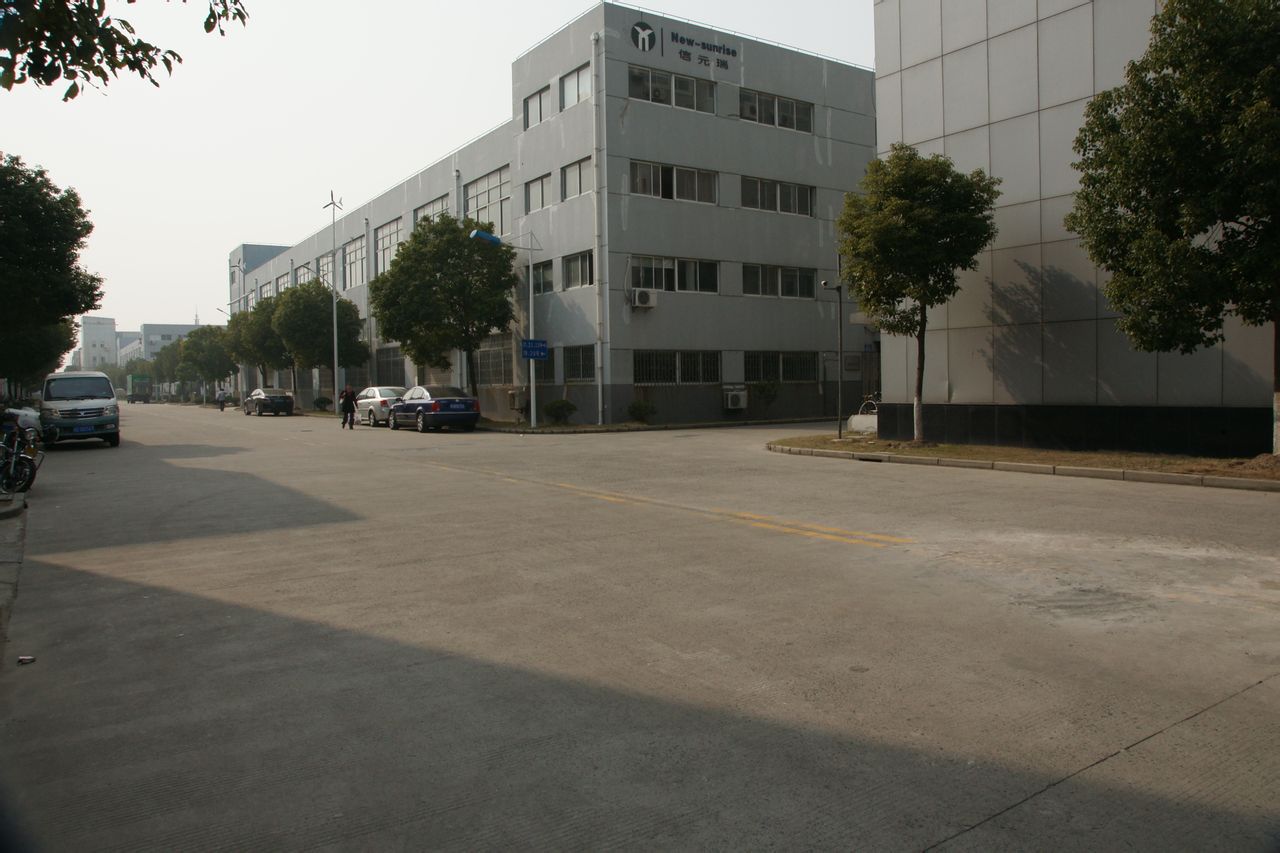

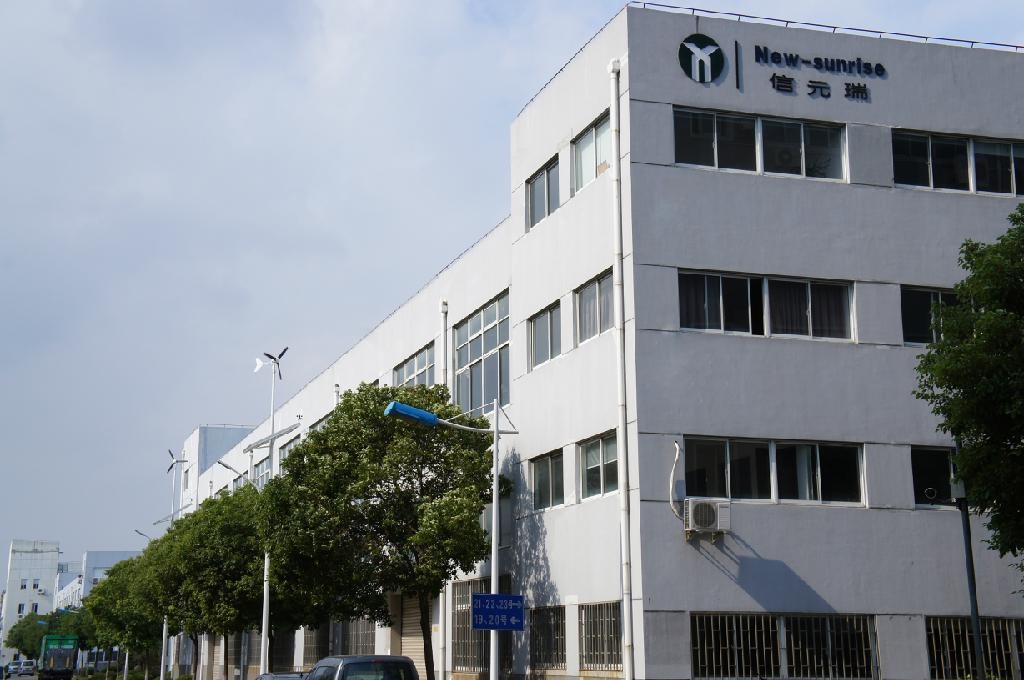

上海信元瑞电气有限公司办公楼

公司致力于自主智慧财产权的产品开发，运用国外最新技术，开发出系列化电力电子设备，套用于电能质量治理、电力系统输变电技术，并能根据用户的特殊要求或不同的套用环境设计生产出符合用户特殊要求的产品。公司本着务实、开拓、进取的精神立志在智慧型高科技产品的普及化事业中做出自己的贡献。

企业的核心竞争力是持续创新的能力。我们注重最有利的竞争工具，那就是企业培训，我们发掘最有价值的资源，那就是一切有价值的基因—创造力。我们将团队精神视为成功的基础。我们以公正的态度对待来自不同背景但同样出色的青年。永恆的只有消费者，所以我们坚守“用户永远是正确的”这一最高準则。

大胆创新、务实求证。商业素质+精神意志。做思考的集体、学习的企业，与人、与环境在竞争中共生。

Europe——Originated place for power electronics technology

欧洲一电力电子技术产业的发源地

Germany——the most promoter for power electronics industry

德国一欧洲电力电子技术产业的最大推动力量

Joint control Design

联控设计

A prospective technology from Germany

德国前瞻性技术

A revolution technology on control-electronic conversions

控制与电子技术之间的革命

Now married with NEW-SUNRISE Group

联姻信元瑞团队

Devoted to promote power electronics industry

立志推动中国电力电子技术产业

For innovative development and systematic application

——信元瑞人群策群力，建立和谐、严谨的学习型团队，

通过创造性工作为客户提供物超所值的产品和服务，

成为行业领导企业，以良好的企业经营成果奉献社会！

——不断学习 力求创新 分享成功 持续发展

有源电力滤波器-原理：

有源电力滤波器（APF，Active Power Filter）以并联的方式接入电网，通过外部高精度採样CT实时监测负载电流，将採集的信号转换成数位讯号后，送至控制电路的谐波分离模组，该模组将基波成分分离，将谐波成分送至调节和监测模组。该模组会将採集到的系统谐波成分和IFTSINE 已发出的补偿电流比较，然后通过PWM信号传送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。

产品技术参数 ：

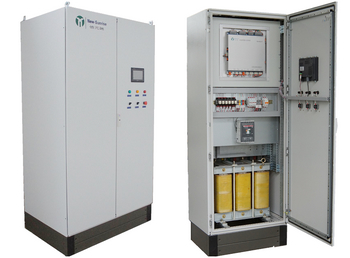

产品结构组成-PRODUCTION STRUCTURE

① IFT-SUNRISE 变流器，NS-ACon IFT-SUNRISE converter, NS-ACon
② IFT-SUNRISE 主控系统，NS-ACS IFT-SUNRISE control systems, NS-ACS
③ IFT-SUNRISE 高频电抗器，NS-AR IFT-SUNRISE high frequency reactor, NS-AR
④ IFT-SUNRISE 输出滤波电抗器，可选 IFT-SUNRISE output filter reactor, matched
⑤滤波电容器，可选 Filter capacitor, matched

⑥ 人机界面与接口 Man-machine interface
⑦ 通信接口，可选 Communication interface, matched
⑧ 互感器接线端子 Terminal for sensors
⑨ 隔离变压器和控制电源 Isolated transformer and power supplies
⑩ 断路器 Breaker

选型说明

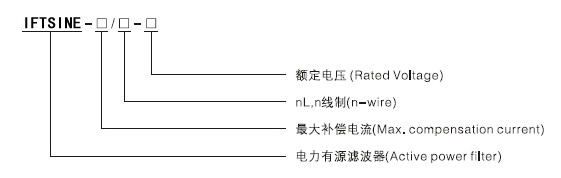

1.IFTSINE产品型号说明：

2.IFTSINE可用于三相系统，有380V,660V,1140V,3000V,10KV五档电压等级。
3.IFTSINE的标準规格为25A，50A,100A,150A,300A,450A,600A,900A,1500A,2500A（标準型号外特殊电压、电流规格请
于信元瑞技术人员联繫）。滤波柜可以多台并柜使用，但是建议最多可并列使用台数不超过10台。
4.信元瑞公司的IFTSINE可与各类无功补偿柜配合使用。
5.IFTSINE可用于三相三线系统和三相四线系统，有380V,660V,1140V,3000V,10KV五档电压等级，其详细选型信息请参见
信元瑞公司的IFTSINE型录样本。
谐波与谐波补偿电流的计算1.谐波电流计算经验公式
由于谐波电流计算涉及到诸多因素,精确的仿真建模算法既複杂又不实用.况且在设计阶段,电气
设计人员往往难以收集到足够的电气设备谐波数据。信元瑞公司依据多年积累的经验推导出下列谐波电流计算经验公式,也
可用于IFTSINE选型,以满足工程设计。
要求：
ITHD=ST×30%×K1×K2 (注:本公式仅为数值计算,不涉及量纲)
ITHD:谐波电流,单位:A
ST ：变压器额定容量，单位:KVA
K1： 负荷率,亦即计算负荷占变压器额定容量的比例，通常在0.5～0.7之间.
K2： 补偿係数,通常在0.5～2.0之间.
K2选取值：
0.5～0.8 一般无特殊干扰的项目,如写字楼、商住楼等.
0.8～1.2 中等偏少干扰的项目，指电子计算机、变频空调、变频电梯、电子节能灯、UPS/EPS等非线性负荷使用相对偏少的建筑,如普通办公楼等。
1.2～1.5 中等干扰项目，指电子计算机、变频空调、变频电梯、电子节能灯、UPS/EPS、可控硅调光设备等非线性负荷普遍使用的建筑,如智慧型大楼、体育场馆、剧场、电视台演播大厅、银行数据中心以及一般工厂企业等.
1.5～1.8 中等偏多干扰的项目，如有较多变频器、电焊机、整流装置或中频炉/电弧炉的工厂企业.
1.8～2.0 强干扰项目,如使用大型变频器/整流装置或密集使用整流装置或中频炉/电弧炉的工厂企业.
注：个别行业谐波环境特殊,治理标準迥异,造成上述经验公式无法直接套用时,请及时与信元瑞公司沟通.
2.谐波补偿电流
IFTSINE谐波补偿电流选择原则:根据谐波电流值,对照IFTSINE样本型录上的标準规格,按就近原则选取。

总体优势 OVERALL ADVANTAGES

● 快速回响能力
先进的算法使得本产品能够在100us时间内计算出下一个开关频率的输出，故而回响速度不超过100us，对于变化较为频繁的谐波能够实行快速的补偿。
Fast response ability: Advanced control can get the next PWM output in 100us, so IFTSINE can compensate the loads changing fast.
● 高度的可靠性
具有输出过电流、直流侧过电压、直流侧欠电压、交流侧过电流、交流侧过电压、IGBT死区保护以及IGBT综合保护等多种保护功能，确保在系统或设备出现运行异常时，可靠地使设备退出运行或保护系统及设备。
High reliability: IFTSINE has output over-current, DC over-voltage and less-voltage, AV over- voltage and over-current, IGBT dead area protection, IGBT comprehensive protection and son on. The all can protect or exit device and system under an unusual situation.
● 大容量的补偿能力
有源滤波器的补偿能力受IGBT容量的限制，难以对大容量谐波进行补偿，本产品做到不受限制地进行并柜扩容，使得对大容量谐波的补偿成为可能，并且大大降低了成本。
Large compensation ability: Filter compensation by IGBT capacity constraints, it is difficult to carry out the bulk of harmonic, IFTSINE is not unrestricted and expansion tank, leads to a large-capacity possible compensation of harmonic and dramatically lowered costs.
● 简单的操作方法和结构
操作简单，只需与负荷并联入系统，无需进行其他的操作。内部结构简洁，变流器为模组化结构，易于安装和维护，接入系统后，无需人工干预即可正常运行。
Simple operation and structure: Only enter the system parallel with the load, and no carry on other operations. The internal structure is succinct and the converter is the modular structure, which is easy to install and the maintenance. After turning on the system, IFTSINE does not need the manual intervention to operation.
● 高性价比
全面国产化技术，控制器、变流器以及产品结构等方面具有自主的智慧财产权。
High cost performance: Localization technology, controllers, converters, and product structure are with independent intellectual property rights.
● 节能降耗能力
相比较无源滤波器而言，有源滤波器不是通过建立一个谐波通路滤波，因此，有源滤波器能够将谐波的畸变功率这部分完整地节约下来，由此保证用户端得到直接的节能收益。
Energy saving: Compared to passive filter, IFTSINE is not a harmonic path. IFTSINE can save the harmonic distortion power, thus providing the users receive the direct energy saving benefits.

无功补偿的意义

信元瑞静止无功发生器

随着区域电网互联的发展和负荷用电密度的增加，最大限度的发挥输电线路的设计容量和提高系统的运行稳定性的问题就日益突出。要解决该问题，首先要考虑系统的电压分布的情况,电力系统中的电压分布的情况和系统中的无功潮流分布的关係十分的密切。因此，为了要调整系统的电压分布，必须要调整系统中的无功潮流的分布。
在电力系统中，任何的用电装置以及输配电设备都要占用一定的无功功率。这时无功电流的存在使得线路的总电流加大，所以相对的增大了输配电线路的有功损耗，从而造成了电压下降、电能浪费，进一步恶化了电力系统电能质量。无功补偿技术即是为了解决上述问题而提出的一种有效手段。
With the developing of area grid and increasing of loads, the problems of max using line-design capacity and improving system stability are more critical. To solve the problem it should be considered every bus voltage condition in the system first of all, while the voltage states have a close relation with the reactive power flow in the power system. Therefore to adjust the voltage of a grid, the reactive power flow must be adjusted.
In power systems, any load device or transmission/distribution equipment occupies certain reactive power, which causes the reactive current that increases the line current. It makes the more active power consumption of transmission line, and brings about voltage drop, energy waste and taking to the worse for power quality further. The reactive power compensation technology is an effective method to solve the problems above.

静止无功发生器(SVG)简介 Introduction of SVG

静止无功发生器是FACTS设备的主要成员，它以双数位讯号处理器（DSP）为核心，通过电抗器将自换相桥式电路并联在电网上，採用实时数据採集技术和动态跟蹤技术，不断监测电网和系统的电压、电流并进行一系列的运算,最后经由以IGBT为核心的变流单元输出补偿到系统或电网,在快速连续的补偿调整系统无功功率的同时，还可以显着地改善负荷与公共电网连线点处的电能质量，提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑制谐波污染。
SVG (static var generator) is the main member of FACTS devices and its core CPUs are DSP. Adopting real-time data sampling and dynamic tracking technology, through monitoring the voltage and current of the grid, SVG is parallel connected with grid via the bridge-circuit by inductance, and it compensates reactive power of system, improves power quality of system interface and power factor, remove the phase unbalance, voltage flicker and fluctuation and depress harmonic pollution rapidly.

主要功能 Main Function

1）动态补偿电网无功功率，暂态回响时间小于1ms；
2) 动态抑制特定次（3，5，7，11次）电流谐波；
3) 可以瞬间提供一定有功功率，补偿电网电压跌落和闪变；
4) 併网后可以自动运行，不需要人员操作；
5) 中文图形液晶显示，人机界面清晰友好；
6) 具有完善的自诊断和监视功能，对故障可具体定位，方便调试；
7) 具有完善的软硬体看门狗，保证装置可靠运行；
8) 具有完善的线上运行状态监视功能；
9) 準确测量并显示系统当前的各个状态量；
1) Dynamic compensating grid reactive power, transient responding time less 1ms;
2) Dynamic damping character harmonic (3rd, 5th, 7th, 11th);
3) Providing instantaneous active power to compensate grid voltage dip and flicker;
4) Automatic running after shunt, without control;
5) Chinese figure crystal display, friendly man-machine interface;
6) Perfect self-diagnosing and monitoring with fault location for convenient debagging;
7) Watchdog keeps device reliable operation;
8) With online operation monitoring function;
9) Precise measurement and display the states of system.技术参数

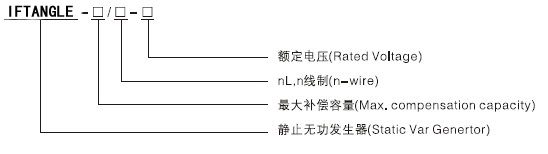

选型说明

IFTANGLE可用于三相系统，有380V,660V,1140V,3000V,10KV五档电压等级。
IFTANGLE的标準规格为25A，50A,100A,150A,300A,450A,600A,900A,1500A,2500A（标準型号外特殊电压、电流规
格请与信元瑞技术人员联繫）。无功补偿柜可以多台并柜使用，但是建议最多可并列使用台数不超过10台。
信元瑞公司的IFTANGLE可与其它各类补偿柜配合使用。
IFTANGLE可用于三相三线系统和三相四线系统，有380V,660V,1140V,3000V,10KV五档电压等级，其详细选型信息请参见信元瑞公司的IFTANGLE型录样本。

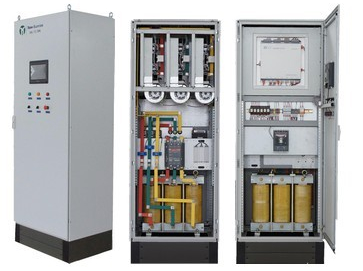

产品选型PRODUCTION SELECTION

● IFTANGLE主机，落地式机柜
IFTANGLE main, floor type
● CT，电流互感器，3只，型号需根据现场实际确定
CT, 3 current transformers, the type is made by fact scene.
● NSEQQA，选配，电能质量分析软体，用于需要远程监测的场合
NSEQQA, matched, power quality analysis package, used in remote monitor scene.
● NSC-M/C，选配，监控系统中心接入机，用于需要远程监测的场合
NSC-M/C, matched, monitor center switch device, used in remote monitor scene.
● IBM兼容机，选配，系统监测主机，用于需要远程监测的场合
IBM computer, matched, master, used in remote monitor scene.

无功补偿容量计

1.系统无功补偿容量由下式决定:
Q=βav×PC×(tanφ1-tanφ2)
式中：
Q --无功补偿容量（kVar）
PC --配电所供电的月最大有功计算负载（kW）；
βav --月平均负载率，一般可取0.7-0.8；
φ1 --补偿前的功率因数角，cosφ1可取最大负载时的值；
φ2 --补偿后的功率因数角，参照电力部门的要求确定，一般可取0.9-0.98；
例如：
某变电所月最大有功负载为2000kW，平均负载率为0.75，补偿前功率因数为0.6，目标功率因数为0.92，该变电所需要补偿的无功功率为：
Q = βav × PC × (tanφ1 - tanφ2)
= 0.75 × 2000 × (tan(arccos0.6)-tan(arccos0.92))
= 1361(kVar)
考虑一定的裕量，可选择补偿容量为1500kVar的无功补偿装置。
2.无功补偿容量的选择
IFTANGLE无功补偿装置的容量选择原则： 根据上面公式计算出无功补偿容量，对照
IFTANGLE样本型录上的标準规格，按就近原则选取。

联控设计Joint Control Design

联控设计Joint Control Design改变了所有套用上的传统数据：输出功率、直流电压、启动方式、控制算法，进而提高了补偿效果。而这些改变远非一般性的技术改良可以比拟。卓越的产品设计带来了显而易见的运行可靠性，同时降低了维护成本。
Joint Control Design changes all the applied traditional data: output power，DC voltage,start- up fashion,control methods,further to inprove THD. And these changes are not the traditional design. The superior design brings the very good working and at the same time reduce the maintenance cost.

IFTANGLE产品优势（一）
IFTANGLE与静止无功补偿SVC相比，存在很多优势，主要表现在：
IFTANGLE has many advantages comparing to SVC,its main performances are:
回响更加迅速，可完全替代原来的低压无功补偿设备；
More fast,the device can completely replace the original low-voltage reactive power compensation equipment.
电压变抑制更强
More ability to suppresses to voltage flickering.
“有源设备”，运行範围更宽
“Actire power”,More wide operation range.
能够在一定範围内提供有功功率
Provide active power.
抑制特定次谐波的能力强
Restrain certain harmonic.
电磁噪声显着降低
Lower electromagnetism noise.
设备占地面积显着减少
Less occupation area.
功率损耗低，节电效果显着
Less power loss, more energy saving.
能够解决三相不平衡问题（三相三线制产品）
The device can solve the problem of unbalance in three-phase three-line.
在设备补偿範围内可将功率因数提高到近似于1.0；能够“吞吐”无功功率，实时连续补偿，不合产生过补或者补偿不足问题；
The device can improve power factor to 1.0 within compensation ability. The device can output or absorb reactive power to gain real-time continuous compensation, will not cause excessive or inadequate compensation.

IFTANGLE产品优势（二）

为更有效的提高电能质量，IFTANGLE静止同步无功补偿装置已成为补偿无功功率、改善电能质量的有力工具。该技术的核心器件IPM模组，比GTO元件具有更快的开关频率，并且关断容量已达到一定规模，因此NEWANGLE装置具有更快的回响特性。
对于稳态时的电压质量问题有许多成熟的措施加以解决；但对于动态电能质量问题，依靠传统的无功补偿和常规的滤波装置则不能有效地解决，因为诸如电压跌落（sage）、浪涌（surge）、电压脉冲（impulse）与瞬时供电中断（outage）这类电能质量问题持续的时间很短、变化很快，并且有的电能质量问题还伴随着部分甚至全部的有功损失等情形。
IFTANGLE静止同步无功补偿装置在SVC装置的基础上，克服了SVC产品由于呈恆阻抗特性，使得在电压低时，无法提供所需的无功支持，应付突发事件的能力较弱；而且占地面积大，过多的SVC易引发系统振荡等弊端，IFTANGLE的无功电流输出可以很大电压变化範围内恆定，在电压低时仍能提供较强的无功支撑，并且可从感性到容性全範围内连续调节，使得其无功输出相当于同容量SVC的1.4—2倍；因IFTANGLE的灵活调压，还可以大大减少变压器分接头的切换次数，从而减少分接头故障次数。另外，IFTANGLE还可以抑制电压闪变，提高系统暂态稳定水平，结合我国的国情和已有的技术，发展静止同步无功补偿技术应是解决我国电压稳定问题的有效手段，并且也是FACTS技术发展的主要方向。
To more effectively improve the power quality, IFTANGLE SVG has become a powerful tool for reactive power compensation to improve the power quality. The core components of the IPM module technology have faster switching frequency than the GTO components, and its turn-off capacity has reached a certain size, so IFTANGLE device has a faster response.
For the steady state voltage quality problems, many mature measures to solve them, but the dynamic power quality problems,the traditional and conventional reactive power compensateon device can not effectively filter solution, because the voltage drop, such as sags,surge,voltage pulse and the instanteous power interruption (outage), and these kinds of power quality problems persist for a short time, changing rapidly, and some power quality problems still associated with some or all of the active power losses circumstances.
Based on the SVC, IFTANGLE has overcome the permanent impedance characteristic which causes that SVC is unable support var output,which provides weak ability to deal with thunderbolt in low voltage. Moreover the SVC area is big, excessively many SVC easy to initiate system vibration, the IFTANGLE’s var current may output in a very great voltage range of variation constant and could provide the strong work support in low voltage, and is with a scope adjust continuously. So its var output equals to co-content SVC 1.4—2 times. Because of IFTANGLE can adjust voltage, it may also reduce the operation number of transformer tapping greatly, which reduces tapping breakdown number, Moreover, IFTANGLE can suppress the voltage flickering, raise the system transition condition stable level, unified our country’s condition and the existing technology, which is national technology direction.

IFTANGLE产品优势（三）

接线方便、最简方式、最短距离、任意拓扑、任意点接入
完全无振荡，与其它厂商不同之处在于可以套用于各种环境中
电压不受限制，从低压到高压
补偿电流範围宽，单机最大补偿电流2500A
配置简单，所有控制及保护运行方式均可在就地面板上设定，使用人员只需简单的培训即可轻鬆操作
