表採用直接接触式接头和感压元件材料，採用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，结构为全密封型，不鏽钢压力表具有较强的防被测介质腐蚀和抗环境腐蚀的能力。不鏽钢压力表适用于腐蚀性较强的适合不鏽钢元件检测的介质和恶劣的外部腐蚀环境中 ，不鏽钢压力表广泛套用于石油、化工、冶金等工业。

不鏽钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。

压力表通过表内的不鏽钢敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将弹性形变传导至指针，引起指针转动来显示压力。

对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

1。精度等级 ：±1.0%；±1.6% ；±2.5%。

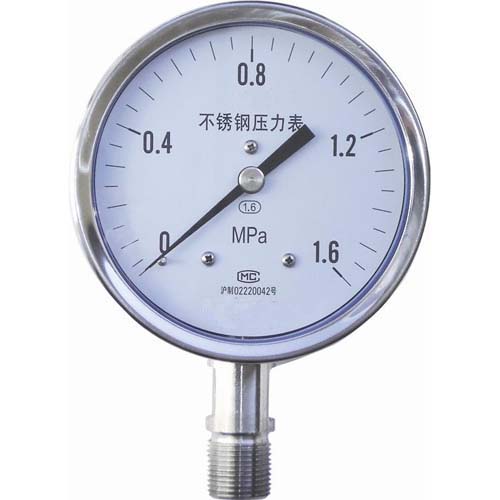

不鏽钢压力表

2。表壳直径：60mm；100mm ；150mm ；200mm。

3。表壳材质：304不鏽钢 ，316不鏽钢。

4。表壳形式：安全壳构造，隔板装置后释放

5。弹性元件及接头体材质：304； 316，弹性元件与接头体氩弧焊接 。

6。机芯材质： 304不鏽钢，316不鏽钢。

7。接头螺纹：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。

8。测量範围：－0.1~0 MPa或,0.1~160 MPa

9。指针： 普通

10。表玻璃： 有机玻璃、安全型双层玻璃

11。耐震型充填材质 甘油98%（可选择硅油、氟油或其它类别）

12。使用环境温度：

1）-25~70℃(外壳内充液)

2）-40~70℃(外壳内不充液)

13.。温度影响：

不大于0.4%/10℃(使用温度偏离20±5℃)

14。抗工作环境振动：

V·H·4级(外壳内充液)　V·H·3级(外壳内不充液)

15。重量：

0.2kg (Y-50)

0.35Kg(Y-60)

0.55Kg(Y-75)

0.85Kg(Y-100)

0.95kg (Y-150)

压力表直接安装式仪表的主要安装尺寸。具体如下图和表

IP54;IP55;IP65;IP66

IP防护等级是由两个数字所组成，第一个数字表示防尘、防止外物侵入的等级；第二个数字表示防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如下描述：

IP54 特点：防尘、防水。

第一个字母5代表：防尘； 第二位字母4代表：防止飞溅的水侵入，

IP55 特点：防尘、防水。

第一个字母5代表：防尘； 第二位字母5代表：防止喷射的水侵入，

IP65 耐震密封性较好；优点：防尘、防喷水。用于耐震及防爆仪表及现场环境恶劣的场合。

第一个字母6代表尘封，防尘密封。第二位字母5代表：喷水，

IP66特点：防尘、防水。

第一个字母6代表尘封，防尘密封。第二位字母6代表：防止大浪的入侵。

IP65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞。

1、测压点的选择，所选择的测压点能反映被测压力的真实情况。

（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。

（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。

（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。

（1）耐震型不鏽钢压力表不适用于外界有氯、硝酸和过氯化氧等强化剂环境。

（2）不鏽钢压力表外壳需喷涂PTEE聚四氟乙烯涂层时，订货时注明。

（3）不鏽钢压力表接头螺纹如需特殊要求时请说明。

（4）全不鏽钢压力表分普通型和耐震型。

（5）订货请说明名称、型号及测量上限
