高铝质滑动水口(high alumina sliding gate nozzle)是指以铝矾土为主要原料製成Al2O3含量大于55%的用于控制钢水浇涛速度的耐火製品。通常由上、下滑极砖和上、下水口砖组成。分为烧成製品和不烧製品两类。
基本介绍
- 中文名：高铝质滑动水口
- 外文名：high alumina sliding gate nozzle
- 学科：冶金工程
- 领域：能源
- 範围：耐火材料
- 组成：上、下滑极砖和上、下水口砖
简介

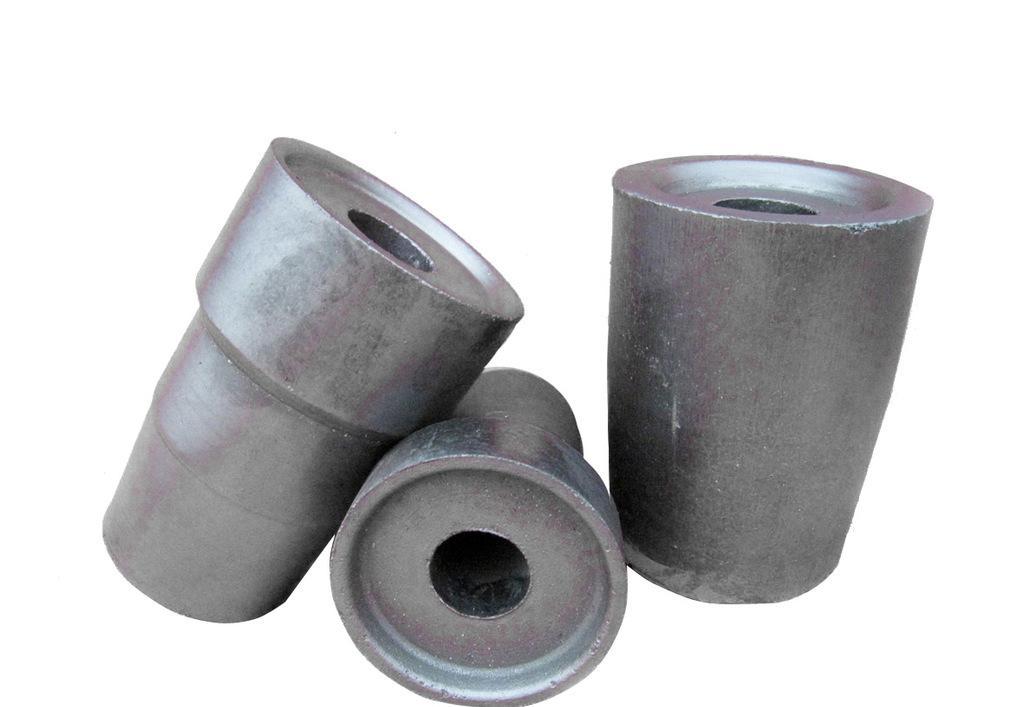

高铝质滑动水口(high alumina sliding gate nozzle)是指以铝矾土为主要原料製成Al2O3含量大于55%的用于控制钢水浇涛速度的耐火製品。通常由上、下滑极砖和上、下水口砖组成。分为烧成製品和不烧製品两类。
性能

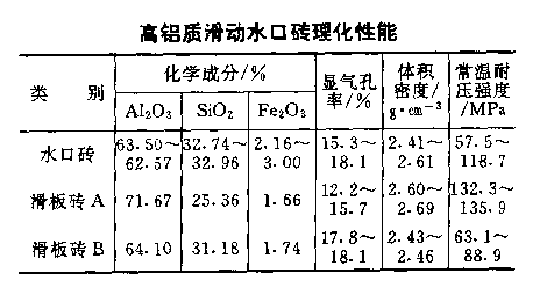

具有较好的耐高温性能、抗热震性和抗侵蚀性。能经受住温度急变和钢液的沖刷及侵蚀作用。高铝质滑动水口砖的理化性能见表1。
表1製造工艺
採用50%的一级或二级高铝矾土熟料颗粒、40%的同级高铝矾土细粉与10%的结合粘土细粉，以亚硫酸纸浆废液为结合剂，按一定的加料顺序在湿碾机中充分混练，用摩擦压砖机成型。坯体乾燥后，于1400-1420℃烧成。烧成后进行浸油处理。
此外，也可採用60%的高铝矾土熟料颗粒、40%的同级高铝矾土细粉，添加10%的水玻璃作结合剂。按一定的加料顺序在湿碾机中充分混练，用摩擦压砖机成型。坯体经200℃左右低温处理即为不烧高铝质滑动水口砖。
上、下滑板间的滑动面要用磨床磨平，以确保使用时不漏钢液。其平整度要求：上滑板面不平度小于0.2mm，下滑板面不平度小于0.1mm。
使用
用于盛钢桶钢水浇铸和流量调节。其使用寿命：上水口3次以上，下水口1次以上，上下滑板1~2次。
