铝铬滑板砖(alumina-chrome sliding plate)是指以氧化铝和氧化铬为主要原料製造的浇钢用耐火製品。该砖具有较高的耐压强度、韧性和抗热震性。 铝铬滑板机械强度高、耐磨性好，适于大型(300t)盛钢桶使用。滑动水口滑板是浇钢作业关键材料，在使用中要承受高温、热震、钢液的侵蚀沖刷及反覆开闭等物理化学综合作用。实行连铸多炉浇铸时，出钢温度高，停留时间长。操作条件更为苛刻，20世纪70年代后期，铝铬滑板已由铝碳、铝铬碳滑板所取代。
基本介绍
- 中文名：铝铬滑板砖
- 外文名：alumina-chrome sliding plate
- 学科：冶金工程
- 领域：能源
- 範围：耐火材料
- 用于：浇钢用耐火製品
简介
铝铬滑板砖(alumina-chrome sliding plate)是指以氧化铝和氧化铬为主要原料製造的浇钢用耐火製品。该砖具有较高的耐压强度、韧性和抗热震性。
理化性能
用铝铬质滑板代替刚玉质滑板始于20世纪70年代，曾在245t转炉盛钢桶使用，平均寿命3.8次，比刚玉质3.1-3.3次提高15%~23%，其孔径扩大少，滑动面损伤小，磨损深度明显下降，生产铝铬滑板砖採用的烧结氧化铝及Cr2O>99%的工业氧化铬烧结氧化铝的理化性能见表1。

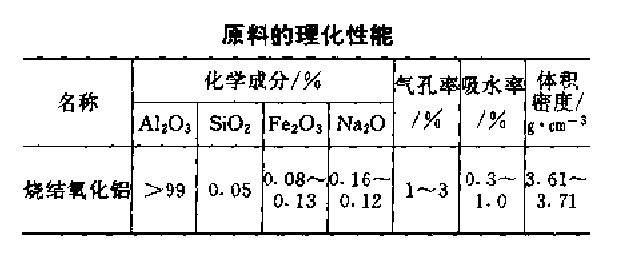

表1从Al2O3-Cr2O3相图看出，Al2O3中加入Cr2O3形成连续的Al2O3-Cr2O3固溶体，按材质烧结及烙铸方法的不同，Al2O3-Cr2O3形成的固溶体及尖晶石型固溶体，对氧化铁或炉渣的侵蚀抵抗性显着增强。同时加入少量Cr2O3能抑制氧化铝晶体过分增长，从而减少了晶体内部应力，可提高材料的物理性能。
铝铬滑板的製造工艺
铝铬滑板的製造工艺是：往烧结氧化铝粗颗粒(3mm左右)及细粉(<0.088mm〕中加入部分氧化铬，加入亚硫酸纸浆废液作结合剂，经混练以提高泥料可塑性。用较大压力的摩擦压砖机成型，砖坯经乾燥后装入窑炉，在1700℃烧成。
製品的理化性能如下：耐火度大于1790℃，耐压强度100-130MPa，荷重软化温度≥1650℃，体积密度2.95-3.05g/cm3，Al2O3≥85%，Cr2O3 2.5%~3.0%。
套用
铝铬滑板机械强度高、耐磨性好，适于大型(300t)盛钢桶使用。滑动水口滑板是浇钢作业关键材料，在使用中要承受高温、热震、钢液的侵蚀沖刷及反覆开闭等物理化学综合作用。实行连铸多炉浇铸时，出钢温度高，停留时间长。操作条件更为苛刻，20世纪70年代后期，铝铬滑板已由铝碳、铝铬碳滑板所取代。
