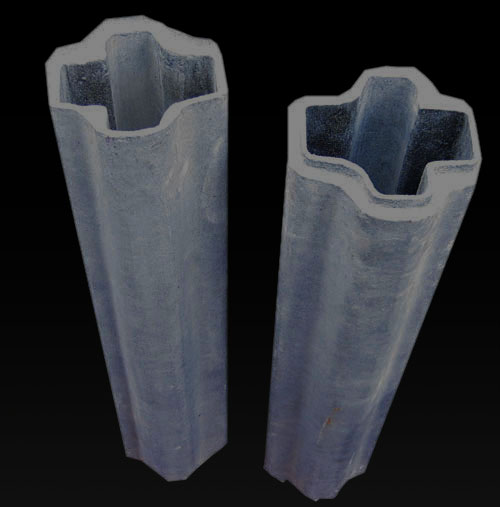

刚玉-碳化硅滑轨砖(corundum-silicon car-bide skid roll brick)是指以电熔棕刚玉和碳化硅为原料製成的用于轧钢加热炉滑轨的耐火製品。採用棕刚玉颗粒料60%，棕刚玉细粉25%、碳化硅细粉15%，以磷酸铝或亚硫酸纸浆废液为结合剂，按一定的加料顺序在湿碾机中充分混练均匀，用摩擦压砖机或液压压砖机成型。坯体乾燥后，于1400℃烧成。主要用于轧钢加热炉800-1450℃温度区段。可改善钢坯加热质量、提高钢材质量。加热炉热效率提高1倍左右，燃料消耗降低20%，加热能力提高30%。使用寿命：高温段0.5a以上，中温带1a以上。
基本介绍
- 中文名：刚玉-碳化硅滑轨砖
- 外文名：corundum-silicon car-bide skid roll brick
- 学科：冶金工程
- 领域：能源
- 範围：耐火材料
- 用于：轧钢加热炉滑轨
简介
刚玉-碳化硅滑轨砖(corundum-silicon car-bide skid roll brick)是指以电熔棕刚玉和碳化硅为原料製成的用于轧钢加热炉滑轨的耐火製品。
性能
高温强度大、耐磨性好、导热性好，抗热震性优良，抗氧化铁渣侵蚀性强。刚玉-碳化硅滑轨砖理化性能(举例)如下：Al2O3 79.42%，SiC 14.18%，SiO2 1.05%，Fe2O3 0.62%，显气孔率15%，体积密度3.08g/cm3，常温耐压强度77.0MPa，荷重软化开始温度1600℃。
製造工艺
採用棕刚玉颗粒料60%，棕刚玉细粉25%、碳化硅细粉15%，以磷酸铝或亚硫酸纸浆废液为结合剂，按一定的加料顺序在湿碾机中充分混练均匀，用摩擦压砖机或液压压砖机成型。坯体乾燥后，于1400℃烧成。
工艺要点
製品中Fe2O3含量对其高温耐压强度影响较大，因而要求棕刚玉中Al2O3>93%，Fe2O3<1%，碳化硅原料中SiC>93%。
製品中SiC含量的多少对其抗热震性、抗渣性及耐压强度均有较大影响，工业生产中，SiC加入量一般为15%。此外，配料中加入少量Cr2O3，可改善製品中心部位的烧结程度。
使用
主要用于轧钢加热炉800-1450℃温度区段。可改善钢坯加热质量、提高钢材质量。加热炉热效率提高1倍左右，燃料消耗降低20%，加热能力提高30%。使用寿命：高温段0.5a以上，中温带1a以上。
